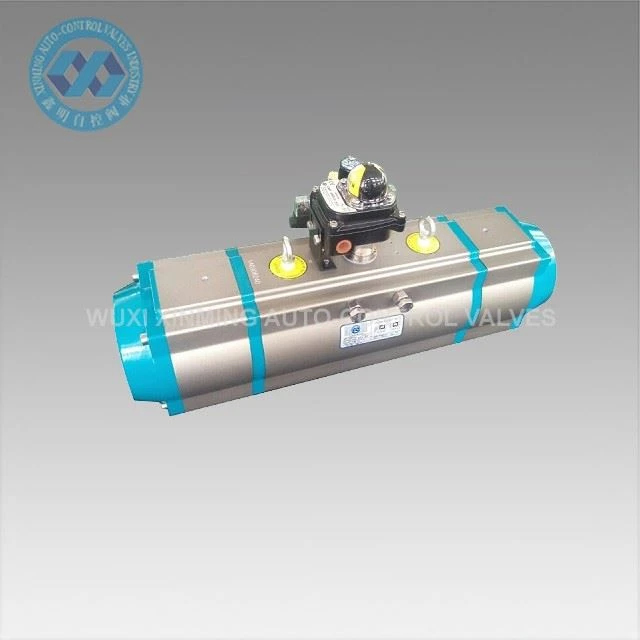

L'actionneur pneumatique à grande vitesse, également connu sous le nom de cylindre à rotation restreinte, est un actionneur rotatif utilisé pour la rotation, l'ouverture, la fermeture, le mélange, le balancement, le positionnement, la direction et d'autres fonctions mécaniques impliquant une rotation restreinte. L'actionneur pneumatique à crémaillère et pignon est utilisé pour contrôler automatiquement les vannes papillon, les vannes à bille et les machines à mouvement rotatif. Les pistons à double crémaillère-en alliage d'aluminium moulé sous pression de précision avec traitement d'oxydation dure améliorent la précision de l'angle de rotation et la durée de vie. Le corps de l'actionneur avec oxydation dure peut efficacement éviter les rayures.
Paramètre technique :
Tableau de couple de sortie de l'actionneur pneumatique à crémaillère et pignon ultra rapide XM
|
Modèle |
Pression d'air d'entrée (bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 | |
| Couple de sortie de pression d'air (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Caractéristiques du produit :
Force et vitesse élevées
Opération simple
Aucun mécanisme de transmission complexe requis
Capable de résister à une surcharge jusqu'à un arrêt complet
Haute fiabilité
Sécurité antidéflagrante-et ignifuge
Facile à assembler
Facile à régler la force et la vitesse
À propos de nous:

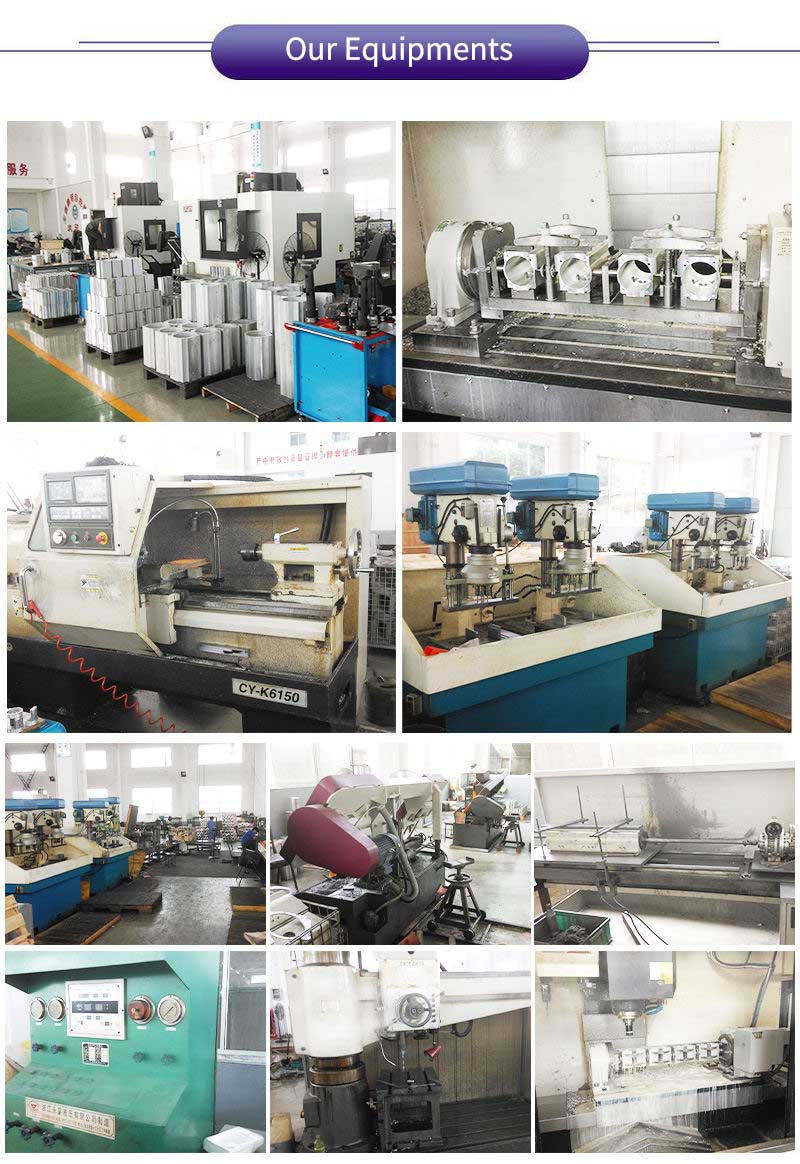

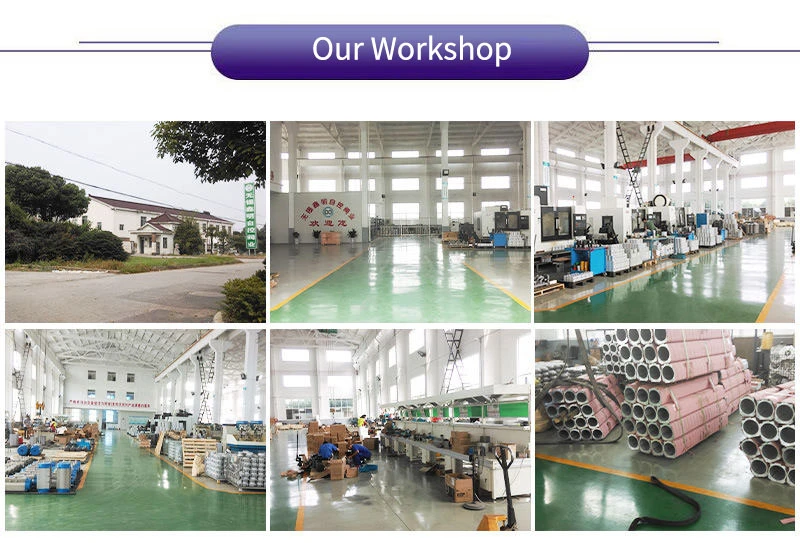

Wuxi Xinming Auto-control Valves Co., Ltd. se spécialise dans la fabrication d'actionneurs pneumatiques et de vannes de régulation automatiques de la série XM certifiés ISO9001, conformes aux normes ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Avec des capacités de R&D et des installations de production avancées, nos produits servent diverses industries, notamment les centrales pétrolières et gazières, chimiques et électriques, incarnant notre engagement envers « la technologie d'abord, l'excellence de la qualité » grâce à des solutions innovantes et des performances fiables. Si vous avez besoin d'un actionneur pneumatique à grande vitesse, veuillez nous contacter.
