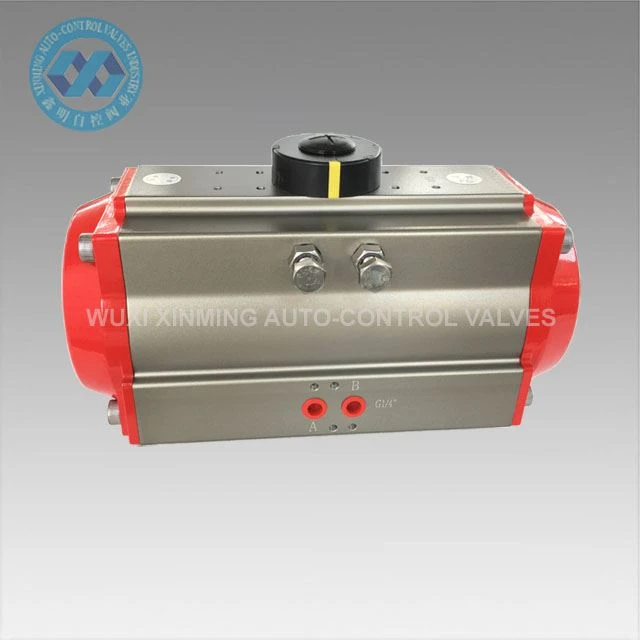

Actionneur de valve pneumatique

Type d'opération : rappel par ressort
Angle de rotation : norme de 90 degrés
Milieu de travail : air comprimé propre et sec
Matériau du corps : alliage d'aluminium
Norme de montage : ISO 5211
Pression de fonctionnement : 2,5 à 8 bars

Envoyez demande

Description

Présentation du produit

Dans les systèmes d'automatisation de vannes industrielles, l'actionneur est le composant qui détermine si une vanne peut fonctionner de manière fiable sur de longs cycles. Dans de nombreuses installations réelles que nous avons vues, les problèmes de vanne ne sont pas causés par la vanne elle-même, mais par une mauvaise sélection de l'actionneur -un couple insuffisant, une commutation instable ou une mauvaise réponse en fonctionnement continu.

L'actionneur de vanne pneumatique XM est conçu pour l'automatisation des vannes quart de tour-, y compris les vannes à bille et les vannes papillon. Il convertit l'air comprimé en mouvement rotatif via un mécanisme à crémaillère et pignon, permettant un fonctionnement rapide et stable des vannes dans les systèmes de processus industriels.

Il est largement utilisé dans le traitement de l'eau, le traitement chimique, les systèmes CVC et l'automatisation industrielle générale où un contrôle fiable des vannes marche/arrêt est requis.

2 (2)

Caractéristiques

Structure à crémaillère et pignon pour un mouvement de rotation stable
Réponse pneumatique rapide pour le contrôle automatisé des vannes
Disponible en types à double effet et à ressort de rappel
Montage ISO 5211 pour une installation facile de la vanne
Boîtier compact en alliage d'aluminium pour usage industriel
Convient aux opérations de cyclage continu
Compatible avec les électrovannes et les boîtiers de fin de course

product-800-766

Spécifications techniques

Type de produit : actionneur de valve pneumatique
Conception : crémaillère et pignon
Type d'opération : rappel par ressort
Angle de rotation : norme de 90 degrés
Milieu de travail : air comprimé propre et sec
Matériau du corps : alliage d'aluminium
Norme de montage : ISO 5211
Pression de fonctionnement : 2,5 à 8 bars
Plage de température : options de température standard/haute disponibles
Système de contrôle : compatible avec l'automatisation pneumatique

Installation d'actionneurs pneumatiques

Une installation raisonnable consiste à garantir que l'axe de l'actionneur pneumatique et la tige de la vanne ont une coaxialité. Avant l'assemblage de l'actionneur et de la vanne, la vanne doit être mesurée et le couple requis ne doit pas être dépassé. Après l'assemblage, l'actionneur pneumatique et la vanne sont testés et la pression nominale est appliquée à la vanne. La pression de la source d'air de l'actionneur est de 0,4 MPa ou selon les exigences de l'utilisateur. L'ouverture et la fermeture de la vanne doivent être flexibles, et il ne doit y avoir aucun phénomène de blocage, de rampement ou autre, et effectuez plusieurs essais.

Les actionneurs pneumatiques équipés d'électrovannes doivent être équipés de dispositifs manuels pendant le débogage. Allumez le bouton rouge de l'électrovanne et effectuez la mise en service électrique. Lors de l'utilisation du mécanisme de commande manuel, la source de gaz ou de liquide doit être coupée, puis le mécanisme pneumatique doit être débogué. Les actionneurs pneumatiques doivent garder la source d'air sèche et propre, et les actionneurs doivent être régulièrement entretenus et entretenus, et le filtre à air doit être vidé et vidangé régulièrement pour éviter d'entrer dans l'électrovanne ou l'actionneur pneumatique et d'affecter le fonctionnement normal.
