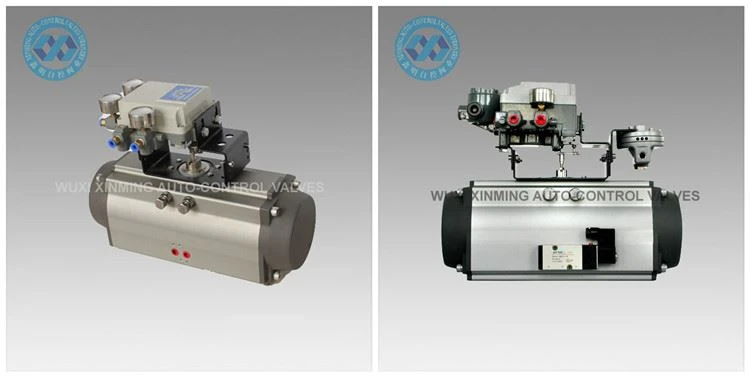

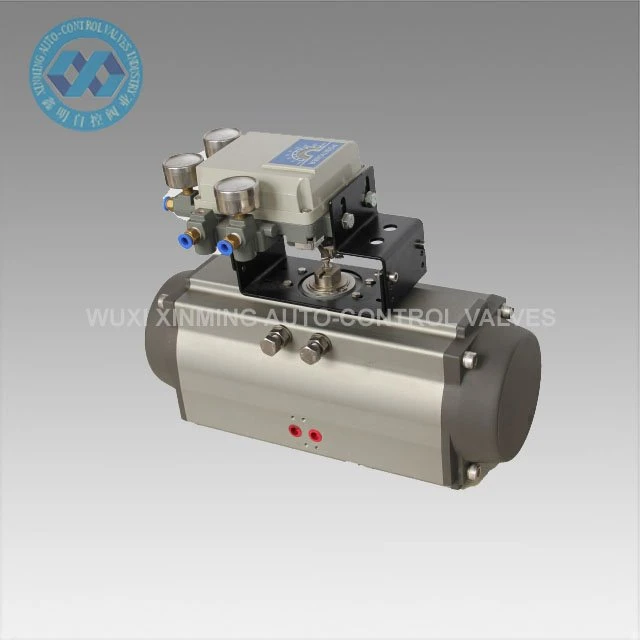

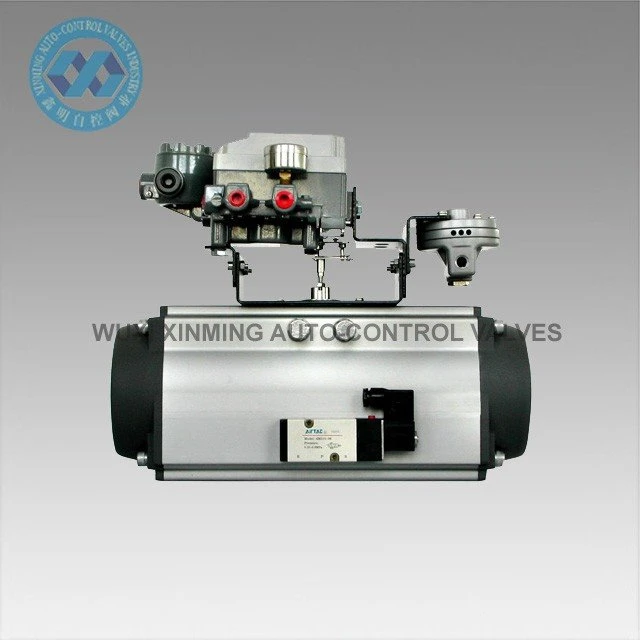

Présentation du produit
L’actionneur pneumatique AT est utilisé pour contrôler automatiquement les vannes papillon, les vannes à boisseau sphérique et les machines à mouvement rotatif. Les pistons à double rack en alliage d’aluminium moulé sous pression de précision avec traitement d’oxydation dure améliorent la précision de l’angle rotatif et la durée de vie. Les actionneurs rotatifs pneumatiques à pignon et crémaillère de la série XM sont uniques dans leur style, avancés dans la technologie, précis dans la fabrication, économiques et compacts dans la conception, et peuvent être directement équipés d’autres accessoires pour améliorer l’efficacité et l’économie.
Détails rapides
Nom du produit: Actionneur pneumatique AT
Nom de marque: XM, et OEM est également accepté
Taille de l’actionneur: 32mm-400mm
Angle rotatif: 0 ° ~ 90 ° (±5 °)
Plage de température de fonctionnement: -20 °C ~ + 80 °C (standard)
-40 °C ~ + 80 °C (basse température)
-15 °C ~ 150 °C (haute température)
Pression d’alimentation en air: 0.2 ~ 0.8MPa, 10Mpa max
Connexion supérieure: VDI / VDE3845 NAMUR
Connexion inférieure: ISO 5211 et DIN3337
Matériel: alliage d’aluminium
Structure: crémaillère et pignon, pistons à double crémaillère
Traitement de surface du corps de l’actionneur: anodisé dur ou oxydation par immersion
Couleur du capuchon d’extrémité: gris noir, noir, bleu foncé, bleu ciel, rouge, orange, vert, etc.
Certification : CE, ATEX, SIL3, ISO9001:2016
Paramètre technique
XM À LA TABLE DE COUPLE DE SORTIE DE L’ACTIONNEUR PNEUMATIQUE
Modèle | Pression d’air d’entrée (unité: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Couple de sortie de pression d’air (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

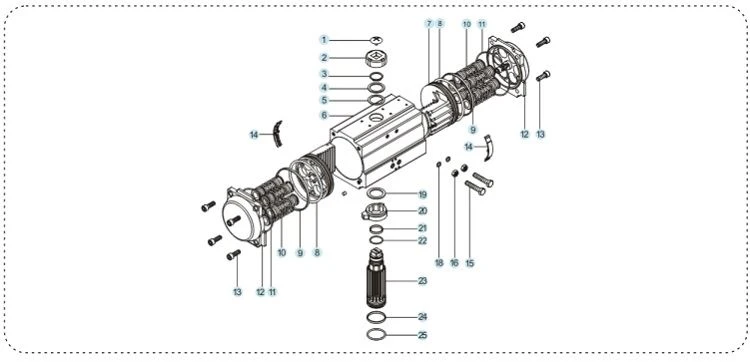

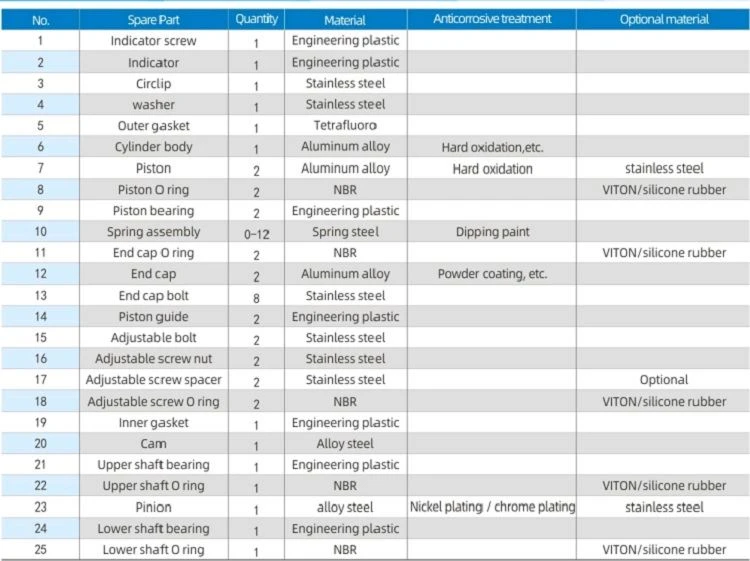

Pièces de rechange et matériel

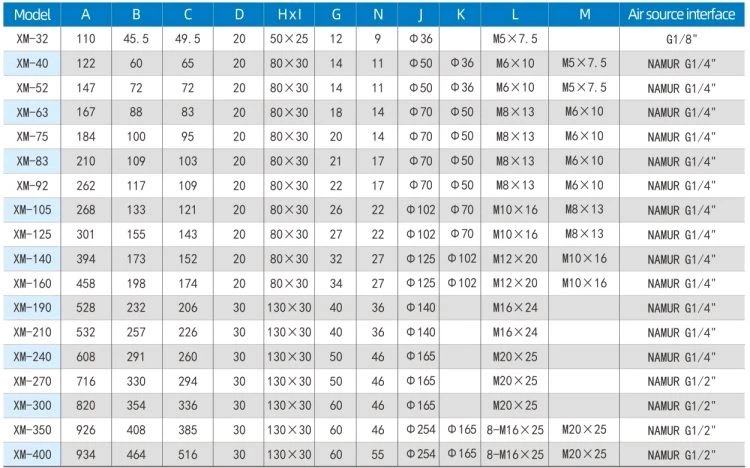

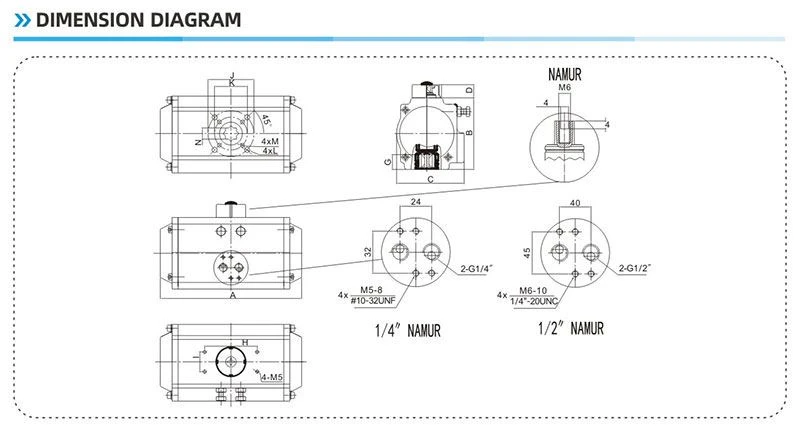

Diagramme de dimension
Avantage
1) Toutes les pièces de rechange importantes seraient traitées avec une anodisation dure pour améliorer la résistance dans une large mesure afin d’assurer la bonne performance et la durée de vie.
2) Tous les processus sont formés une seule fois par CNC pour assurer la précision du processus et la durée de vie.
Présentation de l’entreprise
Depuis 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD a établi.
Nous fabriquons principalement des actionneurs pneumatiques, des vannes à boisseau sphérique pneumatiques, des vannes papillon pneumatiques, des vannes de commande pneumatiques / électriques, etc.

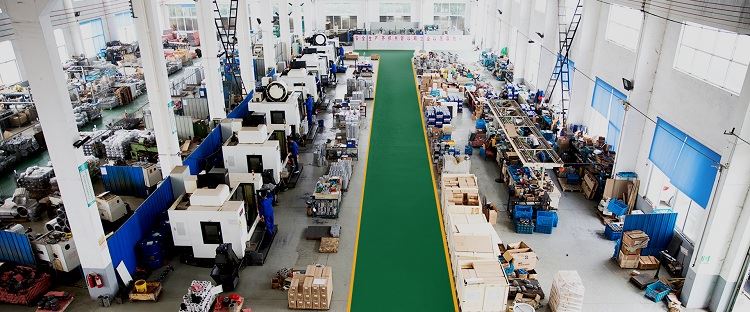

Notre société dispose d’équipements de traitement avancés et d’équipements de test sophistiqués. Nos équipements de traitement comprennent des tours, des fraiseuses, des aléseuses, des raboteuses, des perceuses, des tours CNC, des centres d’usinage CNC et d’autres équipements. Il y a au total 30 ensembles, dont il y a 5 ensembles importés centre de machine verticale et plusieurs ensembles de tours CNC avancés.
