Présentation du produit

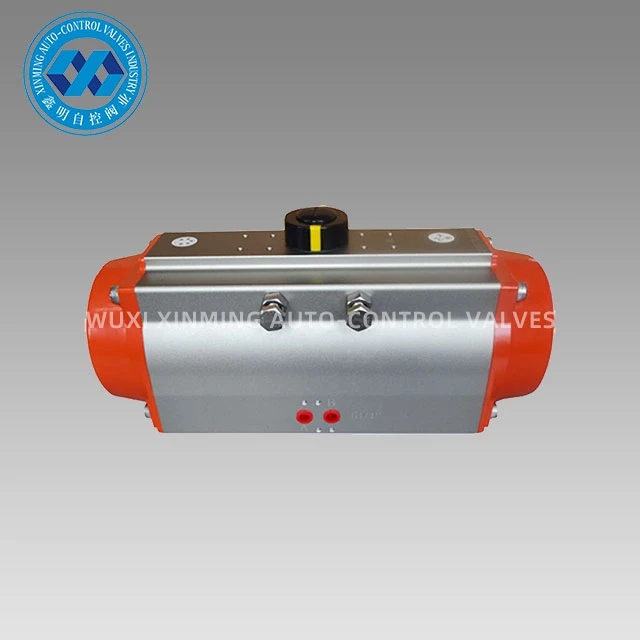

L’actionneur pneumatique à anodisation dure a une structure compacte à crémaillère à double piston avec un engrenage précis et un couple de sortie stable; le corps du cylindre est en alliage d’aluminium extrudé, anodisé, avec une surface dure et une forte résistance à l’usure; il peut être installé selon les besoins. Vanne, dispositif d’écho, positionneur (indication d’ouverture), triplet et mécanisme de fonctionnement manuel. Vanne à boisseau sphérique assortie, vanne papillon et autres vannes à course angulaire.
Caractéristiques de conception
1. Le corps de soupape et le piston sont anodisés durement.
2. Sauf si la vis indicateur est en plastique, toutes les autres vis sont SS304.
3. Les couples de sortie grands et petits sont en option.
Paramètre technique
TABLE DE COUPLE DE SORTIE DE L’ACTIONNEUR PNEUMATIQUE XM EN ALUMINIUM
Modèle | Pression d’air d’entrée (unité: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Couple de sortie de pression d’air (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Pièces de rechange et matériel
Diagramme de dimension
