Présentation du produit
Les actionneurs pneumatiques à 90 degrés ont des styles uniques, une technologie de pointe, une fabrication de précision, une conception économique et compacte, et peuvent être directement équipés d’autres accessoires pour améliorer l’efficacité et l’économie.
Détails rapides

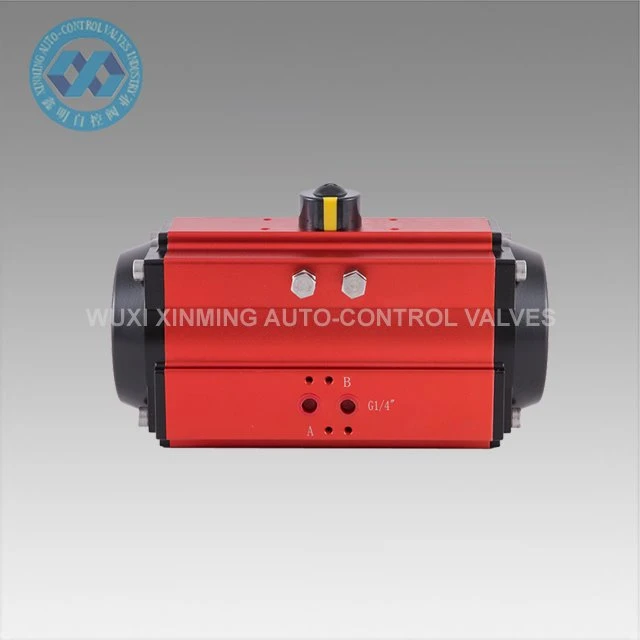

Nom du produit: Actionneur pneumatique à 90 degrés
Nom de marque: XM, et OEM est également accepté
Taille de l’actionneur: 32mm-400mm
Angle rotatif: 0 ° ~ 90 ° (±5 °)
Plage de température de fonctionnement: -20 °C ~ + 80 °C (standard)
-40 °C ~ + 80 °C (basse température)
-15 °C ~ 150 °C (haute température)
Pression d’alimentation en air: 0.2 ~ 0.8MPa, 10Mpa max
Connexion supérieure: VDI / VDE3845 NAMUR
Connexion inférieure: ISO 5211 et DIN3337
Matériel: alliage d’aluminium
Structure: crémaillère et pignon, pistons à double crémaillère
Traitement de surface du corps de l’actionneur: anodisé dur ou oxydation par immersion
Couleur du capuchon d’extrémité: gris noir, noir, bleu foncé, bleu ciel, rouge, orange, vert, etc.
Certification : CE, ATEX, SIL3, ISO9001:2016
Paramètre technique
XM 90 DEGRÉS TABLE DE COUPLE DE SORTIE DE L’ACTIONNEUR PNEUMATIQUE
Modèle | Pression d’air d’entrée (unité: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Couple de sortie de pression d’air (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

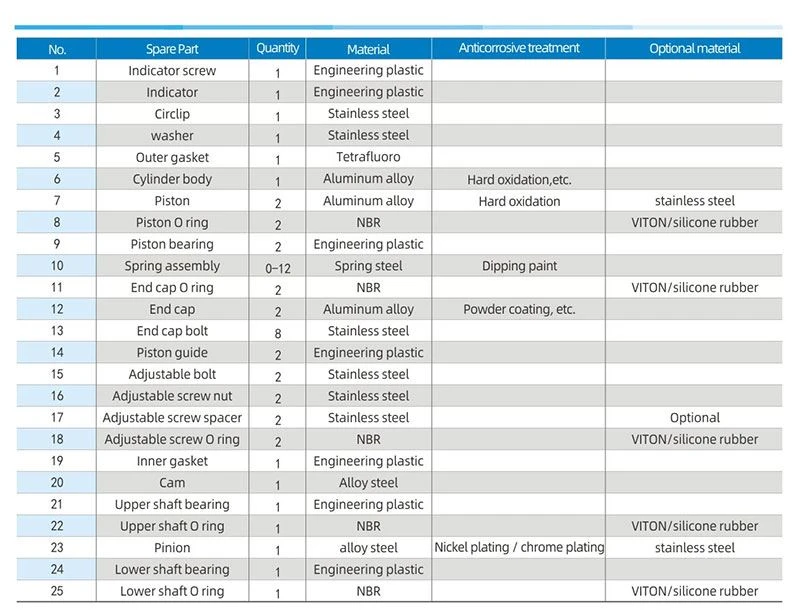

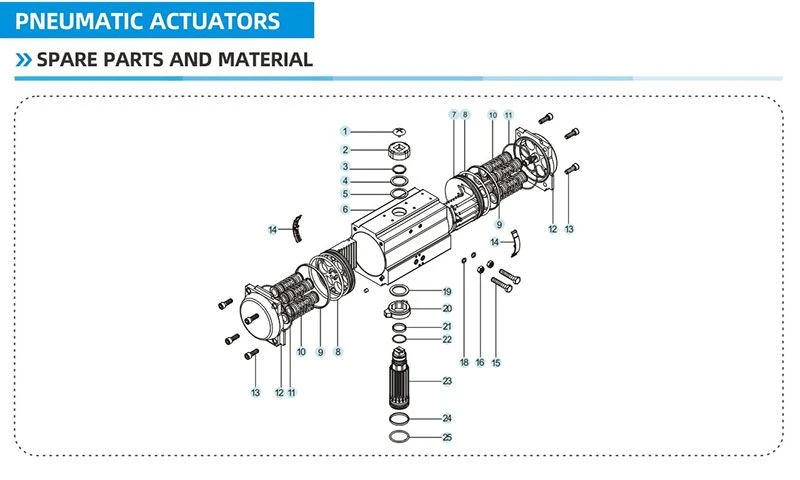

Pièces de rechange et matériel

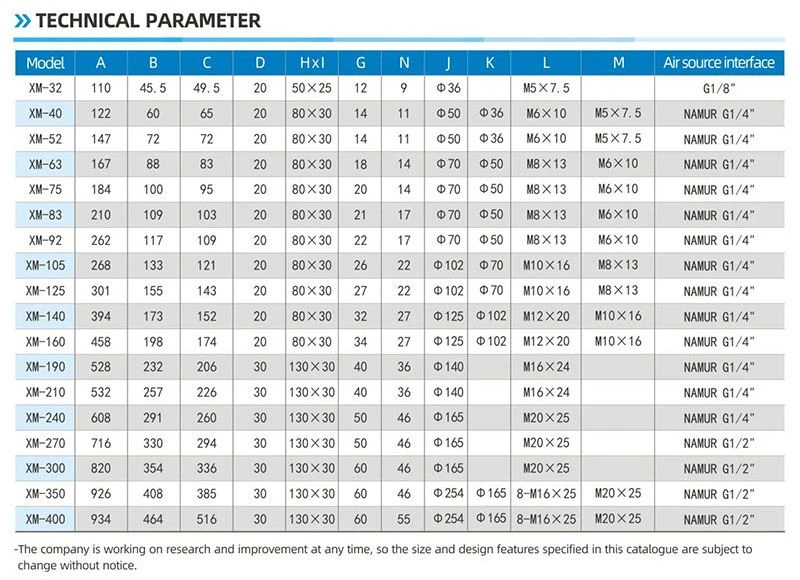

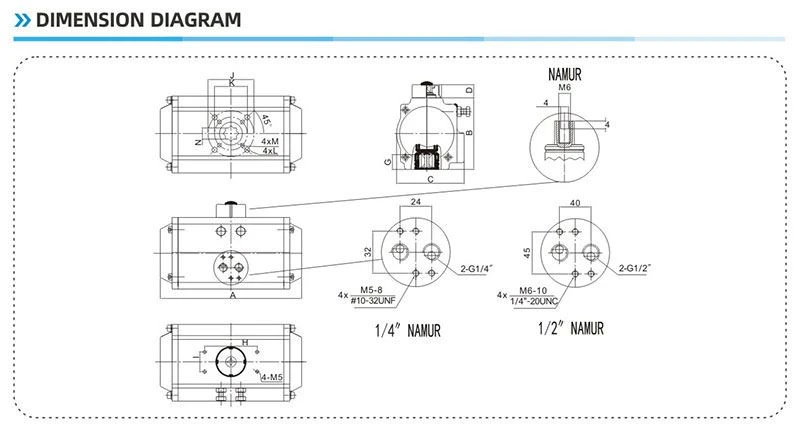

Diagramme de dimension
Caractéristique
-La structure est un actionneur pneumatique compact à crémaillère et à pignon.
-Utilisé pour les vannes quart de tour, les vannes à boisseau sphérique et les vannes papillon et les vannes à bouchon.
-Alliage d’aluminium de haute qualité, surface anodisée dure + téflon.
-Produits haut de gamme, excellente qualité et système de certification parfait.
-Tous les produits sont strictement testés lorsqu’ils quittent l’usine, et chaque actionneur est marqué d’un code de production pour faciliter les services d’identification et de suivi.
Avantage
1) Toutes les pièces de rechange importantes seraient traitées avec une anodisation dure pour améliorer la résistance dans une large mesure afin d’assurer la bonne performance et la durée de vie.
2) Tous les processus sont formés une seule fois par CNC pour assurer la précision du processus et la durée de vie.
Capacité d’approvisionnement
Capacité d’alimentation: 10000 unités par mois Actionneur rotatif pneumatique
Emballage et livraison
Détail de l’emballage: 1). carton séparé avec emballage en mousse à l’intérieur
2). étui en contreplaqué pour expédition maritime
3). Palette en contreplaqué pour l’expédition aérienne
Port de départ : Shanghai, Chine
Delai:
Quantité(Unités) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Heure(jours) | Marchandises en stock | 7 | 20 | À négocier |
