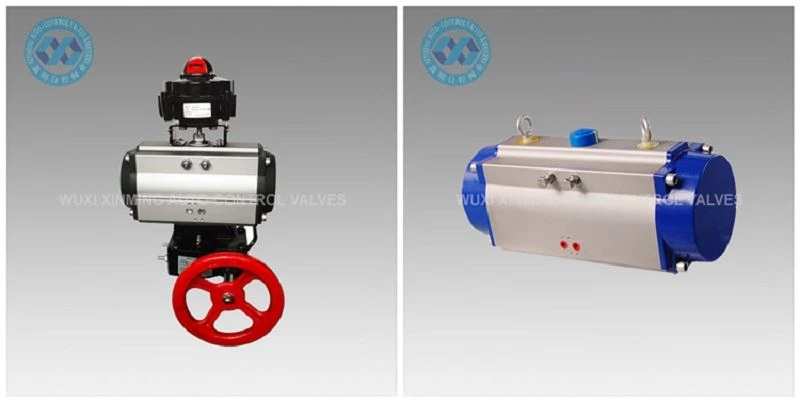

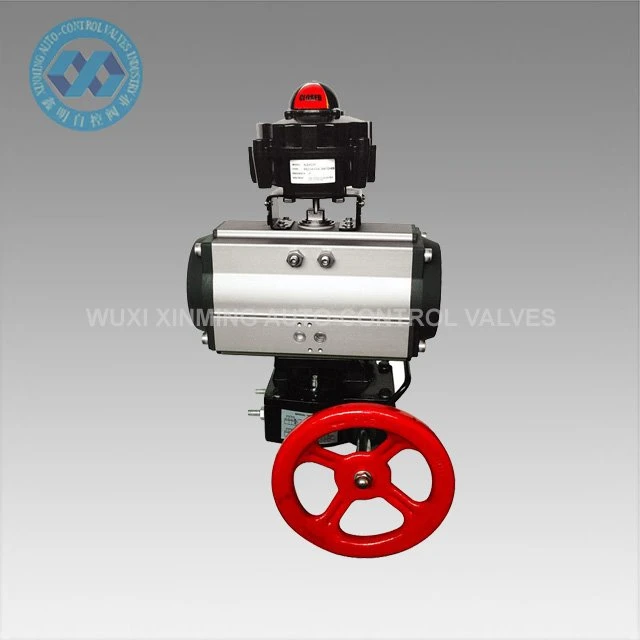

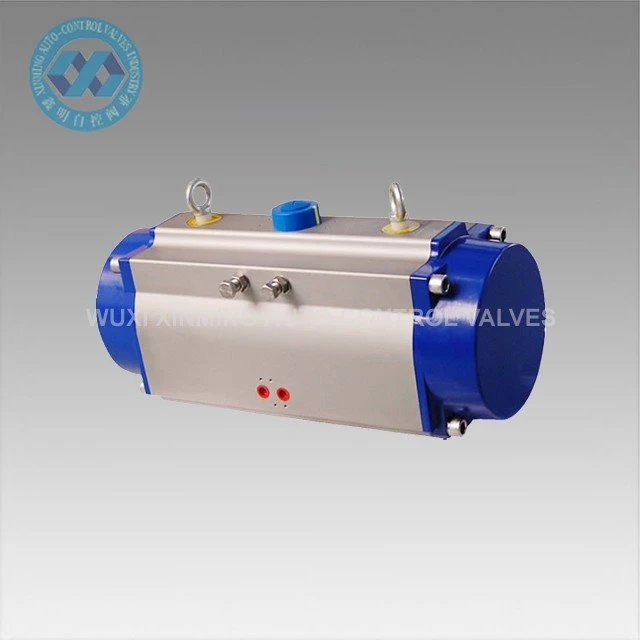

Présentation du produit
L’actionneur pneumatique marche-arrêt est utilisé pour contrôler automatiquement les vannes papillon, les vannes à boisseau sphérique et les machines à mouvement rotatif. Les pistons à double rack en alliage d’aluminium moulé sous pression de précision avec traitement d’oxydation dure améliorent la précision de l’angle rotatif et la durée de vie. Le corps de l’actionneur avec oxydation dure peut éviter efficacement les rayures.
Détails rapides
Nom du produit: Actionneur pneumatique on-off
Nom de marque: XM, et OEM est également accepté
Taille de l’actionneur: 32mm-400mm
Angle rotatif: 0 ° ~ 90 ° (±5 °)
Plage de température de fonctionnement: -20 °C ~ + 80 °C (standard)
-40 °C ~ + 80 °C (basse température)
-15 °C ~ 150 °C (haute température)
Pression d’alimentation en air: 0.2 ~ 0.8MPa, 10Mpa max
Connexion supérieure: VDI / VDE3845 NAMUR
Connexion inférieure: ISO 5211 et DIN3337
Matériel: alliage d’aluminium
Structure: crémaillère et pignon, pistons à double crémaillère
Traitement de surface du corps de l’actionneur: anodisé dur ou oxydation par immersion
Couleur du capuchon d’extrémité: gris noir, noir, bleu foncé, bleu ciel, rouge, orange, vert, etc.
Certification : CE, ATEX, SIL3, ISO9001:2016
Paramètre technique
TABLE DE COUPLE DE SORTIE DE L’ACTIONNEUR PNEUMATIQUE ON-OFF XM
Modèle | Pression d’air d’entrée (unité: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Couple de sortie de pression d’air (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

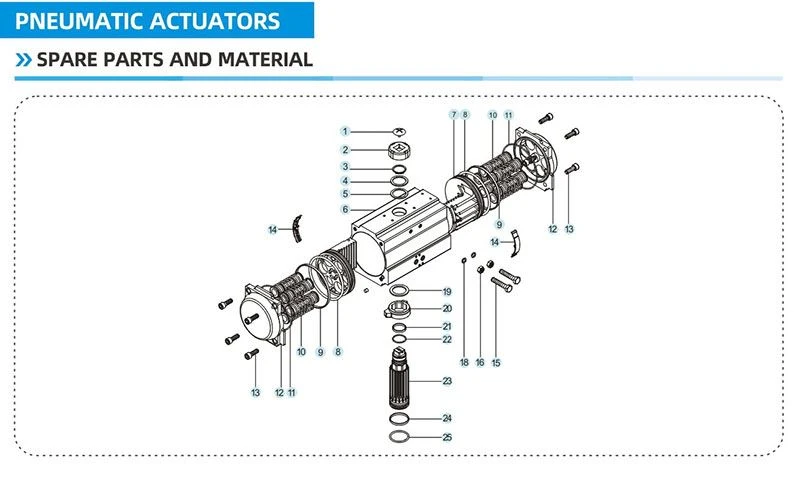

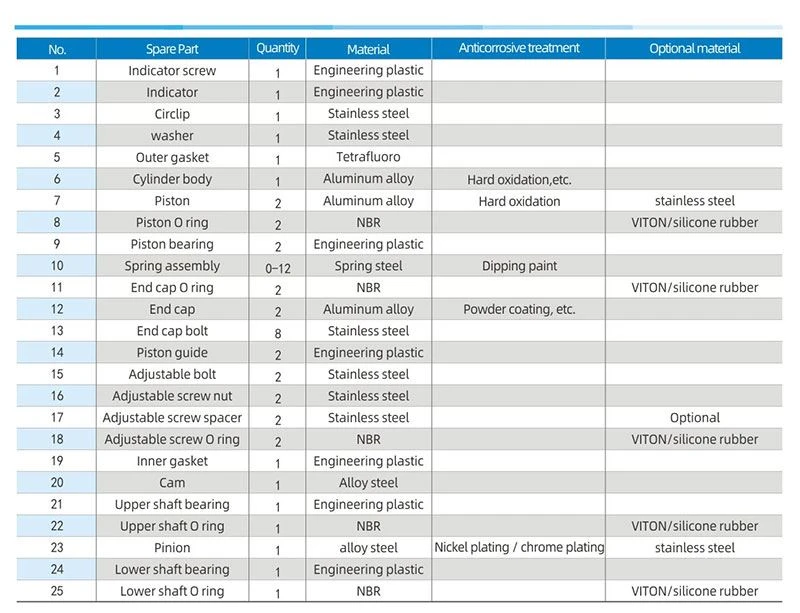

Pièces de rechange et matériel

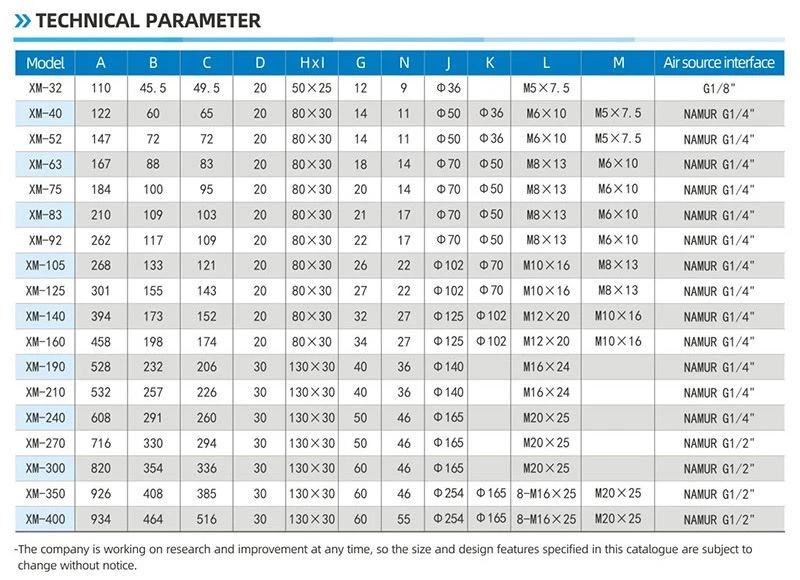

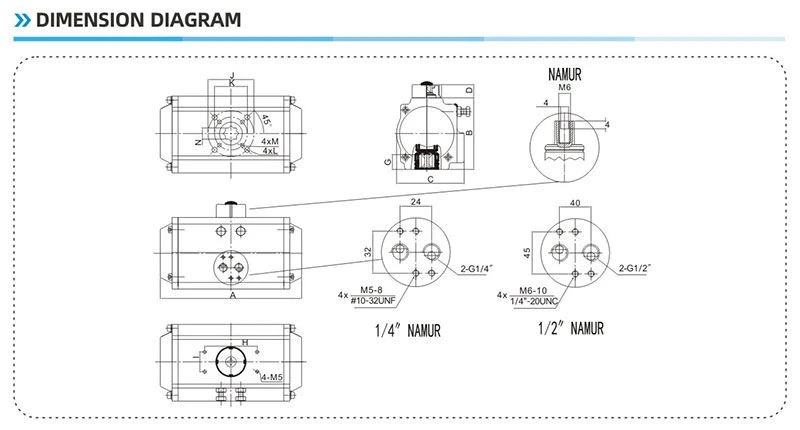

Diagramme de dimension
Capacité d’approvisionnement
Capacité d’alimentation: 10000 unités par mois Actionneur rotatif pneumatique
Emballage et livraison
Détail de l’emballage: 1). carton séparé avec emballage en mousse à l’intérieur
2). Étui en contreplaqué pour expédition maritime
3). Palette en contreplaqué pour l’expédition aérienne
Port de départ : Shanghai, Chine
Delai:
Quantité(Unités) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Heure(jours) | Marchandises en stock | 7 | 20 | À négocier |
Avantage
1) Toutes les pièces de rechange importantes seraient traitées avec une anodisation dure pour améliorer la résistance dans une large mesure afin d’assurer la bonne performance et la durée de vie.
2) Tous les processus sont formés une seule fois par CNC pour assurer la précision du processus et la durée de vie.
Application
Les actionneurs pneumatiques à crémaillère et à pignon peuvent convenir à divers environnements inflammables, corrosifs, de service, de fort champ magnétique, de rayonnement, de vibration corrosif à l’intérieur ou à l’extérieur, qui sont largement utilisés dans le domaine de l’énergie électrique, de la pétrochimie, de la métallurgie, du pétrole, de la construction, du drainage, de l’industrie chimique, du raffinage du pétrole, de l’exploitation minière, des centrales électriques, de la métallurgie, de l’architecture, de la médecine, de l’alimentation, du gaz, de la recherche scientifique, etc.
Présentation de l’entreprise
Depuis 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD a établi.
Nous fabriquons principalement des actionneurs pneumatiques, des vannes à boisseau sphérique pneumatiques, des vannes papillon pneumatiques, des vannes de commande pneumatiques / électriques, etc.
Notre société dispose d’équipements de traitement avancés et d’équipements de test sophistiqués. Nos équipements de traitement comprennent des tours, des fraiseuses, des aléseuses, des raboteuses, des perceuses, des tours CNC, des centres d’usinage CNC et d’autres équipements. Il y a au total 30 ensembles, dont il y a 5 ensembles importés centre de machine verticale et plusieurs ensembles de tours CNC avancés.
Notre service
1) Hotline 7x24 heures sur 7
2) Contrôle de qualité strict
3) Bonne qualité à un prix avantageux
4) Excellent service après-vente
5)Support technique en ligne
6) Délai de livraison rapide
FAQ
Q 1 : Capacité des conditions de paiement ?
A 1: T / T, L / C, Western Union.
Q 2 : Conditions commerciales?
A 2: Selon les Incoterms 2010, normalement avec EXW, FOB shanghai, CFR, CIF et DDU.
Q 3 : Validité de la citation ?
A 3 : Dans les 30 jours.
Q 4: Modes d’expédition?
A 4 : Par mer, par avion, par express ou par chemin de fer.
Q 5: Garantie?
A 5: Garantie de qualité d’un an gratuite et à vie.
Q 6 : Installation et formation?
A 6: guidage vidéo normal pour l’installation. Si nécessaire, service d’ingénierie payé à l’étranger fourni.
