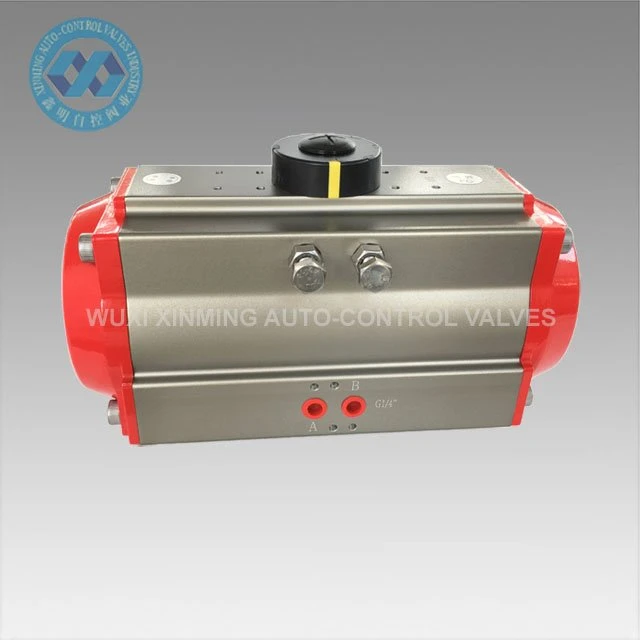

Actionneur rotatif pneumatique

Les actionneurs rotatifs pneumatiques utilisent de l'air comprimé pour générer de l'énergie de fonctionnement. Certains sont conçus pour contrôler à distance les vannes. Les actionneurs rotatifs pneumatiques sont durables, fournissent des forces élevées par rapport à leur taille et peuvent être utilisés dans des environnements dangereux....

Envoyez demande

Description

Détails du produit :

Nom du produit	Actionneur rotatif pneumatique
Nom de la marque	XM et OEM sont également acceptés
Taille de l'actionneur	32mm-400mm
Angle de rotation	0 degré ~ 90 degrés (± 5 degrés)
Plage de température de fonctionnement	-20 degrés ~ +80 degrés (standard) -40 degrés ~ +80 degrés (basse température) -15 degrés ~ 150 degrés (haute température)
Pression d'alimentation en air	0,2 ~ 0,8 MPa, 10 MPa maximum
Connexion supérieure	VDI/VDE3845 NAMUR
Connexion inférieure	ISO 5211 et DIN 3337
Matériel	Alliage d'aluminium
Structure	pignon et crémaillère, pistons à double crémaillère
Traitement de surface du corps de l'actionneur	dur-anodisé
Couleur du capuchon	noir, noir, bleu foncé, bleu ciel, rouge, orange, vert, etc.

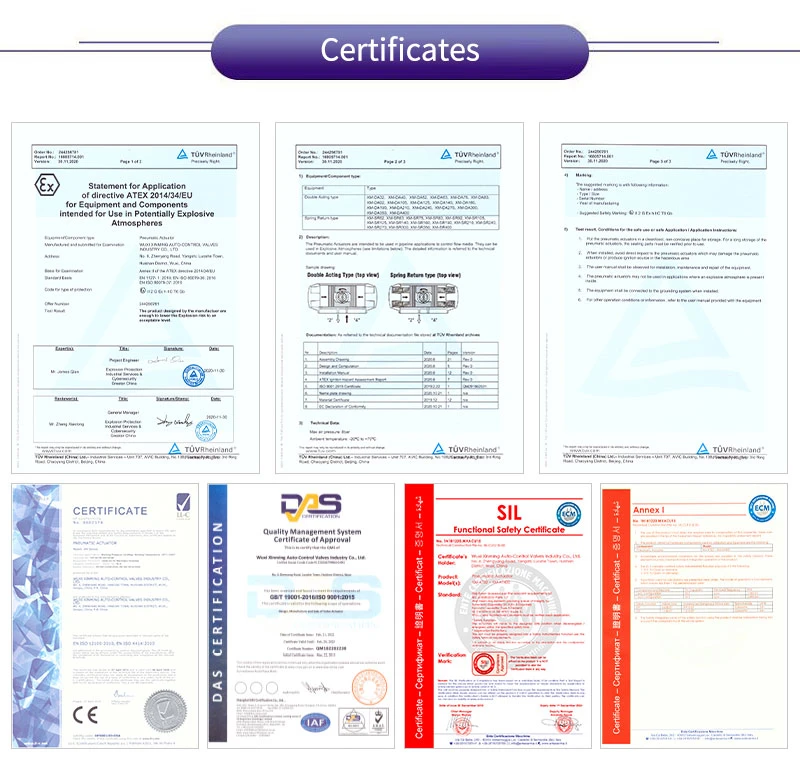

Attestation	CE, ATEX, SIL3, ISO9001:2016

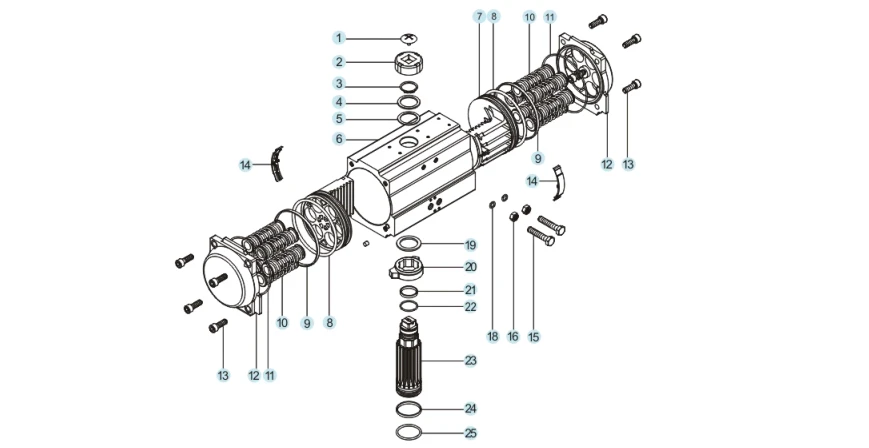

Pièces de rechange et matériel :

product-869-448

NON.	Pièce de rechange	Quantité	Matériel	Traitement anticorrosion	Matériel optionnel
1	Vis indicatrice	1	Plastique technique
2	Indicateur	1	Plastique technique
3	Circlips	1	Acier inoxydable
4	Rondelle	1	Acier inoxydable
5	Joint extérieur	1	Tétrafluoro
6	Corps de cylindre	1	Alliage d'aluminium	Oxydation dure, etc.
7	Piston	2	Alliage d'aluminium	Oxydation dure	Acier inoxydable
8	Joint torique du piston	2	NBR		VITON/caoutchouc silicone
9	Roulement de piston	2	Plastique technique
10	Assemblage à ressort	0-12	Acier à ressort	Tremper la peinture
11	Joint torique d'embout	2	NBR		VITON/caoutchouc silicone
12	Embout	2	Alliage d'aluminium	Revêtement en poudre, etc.
13	Boulon du capuchon d'extrémité	8	Acier inoxydable
14	Guide-piston	2	Plastique technique
15	Boulon réglable	2	Acier inoxydable
16	Écrou à vis réglable	2	Acier inoxydable
17	Entretoise à vis réglable	2	Acier inoxydable		Facultatif
18	Joint torique à vis réglable	2	NBR		VITON/caoutchouc silicone
19	Joint intérieur	1	Plastique technique
20	Came	1	Acier allié
21	Roulement d'arbre supérieur	1	Plastique technique
22	Joint torique de l'arbre supérieur	1	NBR		VITON/caoutchouc silicone
23	Pignon	1	Acier allié	Nickelage / chromage	Acier inoxydable
24	Roulement d'arbre inférieur	1	Plastique technique
25	Joint torique de l'arbre inférieur	1	NBR		VITON/caoutchouc silicone

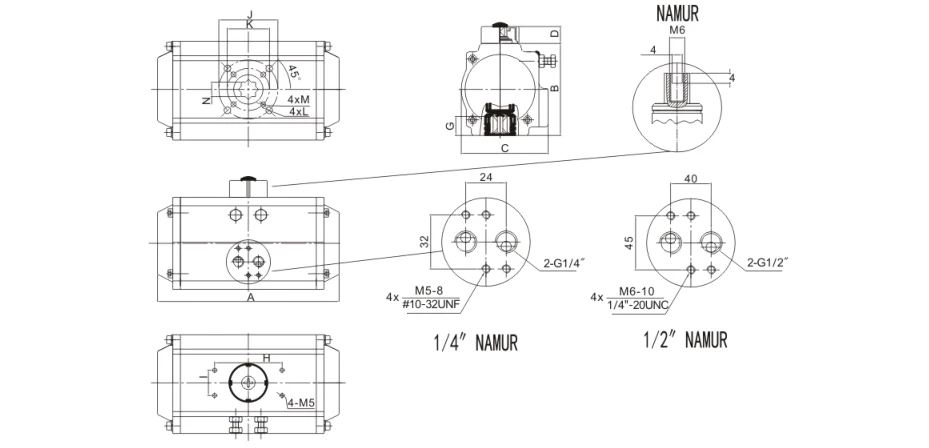

Diagramme des dimensions :

product-929-448

Spécifications du produit :

Modèle	A	B	C	D	H×I	G	N	J	K	L	M	Interface de source-aérienne
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Avantage

1) Toutes les pièces de rechange importantes seraient traitées avec une anodisation dure pour améliorer considérablement leur résistance et garantir de bonnes performances et une bonne durée de vie.

2) Tous les processus sont formés une seule fois-par CNC pour garantir la précision du processus et sa durée de vie.

Application

Les actionneurs rotatifs pneumatiques peuvent être appliqués à divers environnements intérieurs ou extérieurs inflammables, corrosifs, poussiéreux et puissants, aux rayonnements, aux vibrations et à la corrosion et sont largement utilisés dans l'énergie électrique, la pétrochimie, la métallurgie, le pétrole, le gaz naturel, les villes, les bâtiments et d'autres domaines. Industrie chimique, raffinage du pétrole, exploitation minière, centrales électriques, métallurgie, construction, médecine, alimentation, gaz naturel, recherche scientifique, etc.

Capacité d'approvisionnement

Capacité d'approvisionnement : 10 000 unités par mois, actionneur rotatif pneumatique

Emballage et livraison

Détail d'emballage :

1) Un carton séparé avec un emballage en mousse à l'intérieur

2) Caisse en contreplaqué pour expédition maritime

3) Palette en contreplaqué pour expédition aérienne

Port de départ : Shanghai, Chine

Délai de mise en œuvre:

Quantité (unités)	1-50	51-1000	1001-10000	＞10001
HNE. Temps (jours)	Marchandises en stock	7	20	A négocier

Notre service

1) Hotline 7x24 heures

2) Contrôle de qualité strict

3) Bonne qualité à un prix avantageux

4) Excellent service après-

5) Assistance technique en ligne

6) Délai de livraison rapide

À propos de nous:

Wuxi Xinming Auto-control Valves Co., Ltd. se spécialise dans la fabrication d'actionneurs pneumatiques et de vannes de régulation automatiques de la série XM certifiés ISO9001, conformes aux normes ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Avec des capacités de R&D et des installations de production avancées, nos produits servent diverses industries, notamment les centrales pétrolières et gazières, chimiques et électriques, incarnant notre engagement envers « la technologie d'abord, l'excellence de la qualité » grâce à des solutions innovantes et des performances fiables.

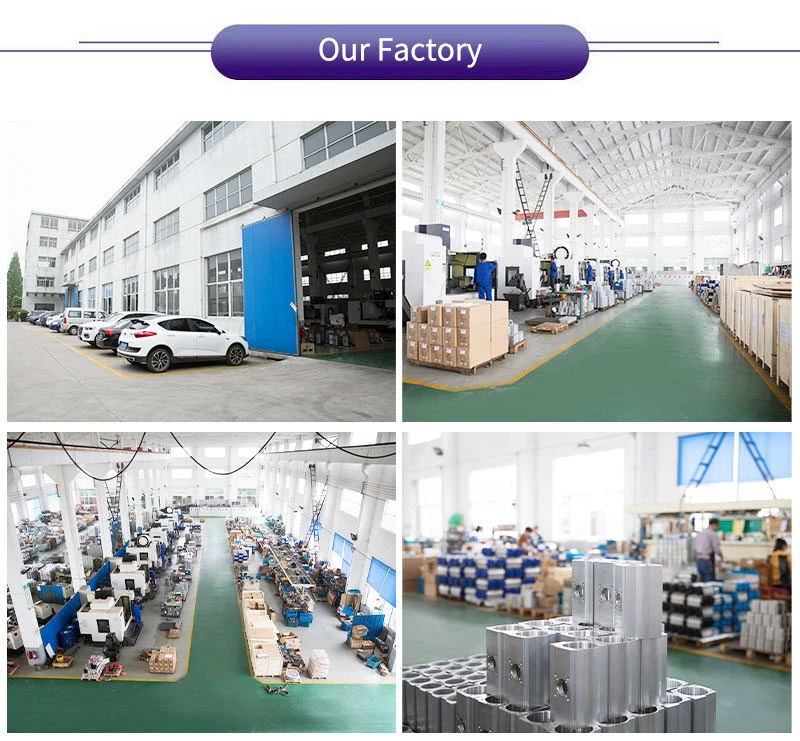

Our Factory
