Présentation du produit

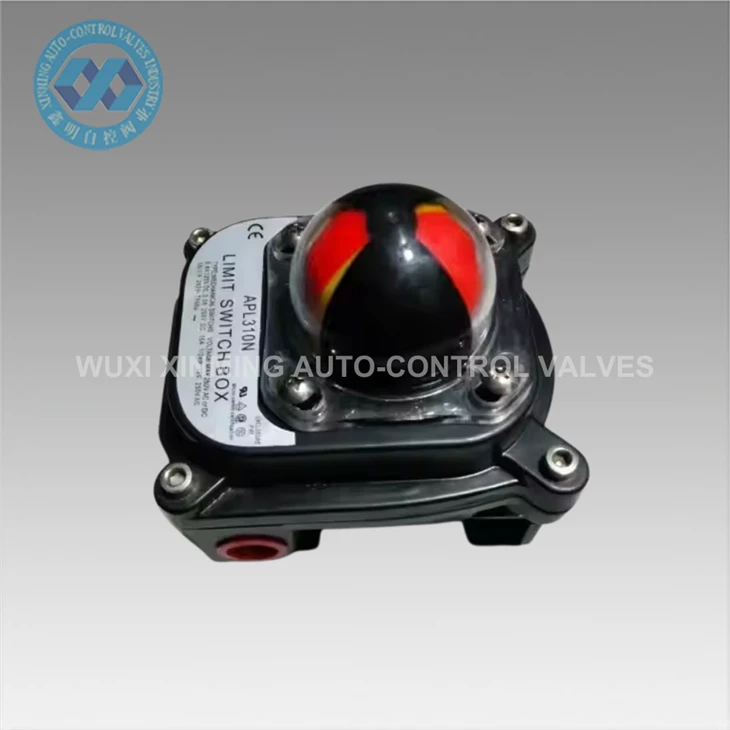

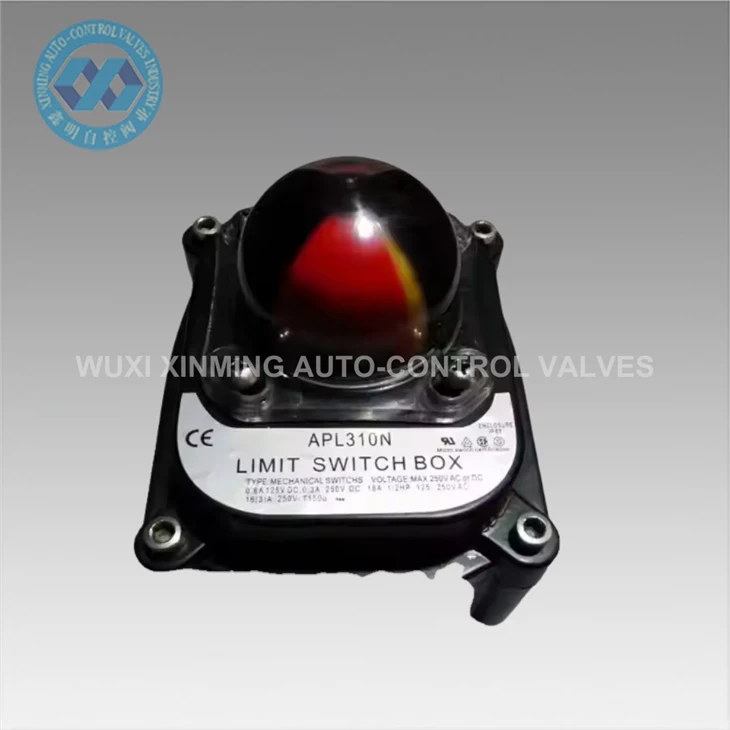

Le boîtier de commutation de fin de course APL-310N est un indicateur de position de vanne fiable et un dispositif de rétroaction conçu pour les systèmes d'automatisation industrielle. Il est utilisé pour surveiller les positions ouvertes et fermées des vannes quart de tour, y compris les vannes à bille et les vannes papillon, lorsqu'elles sont actionnées par des actionneurs pneumatiques ou électriques.
En fournissant-un retour de position mécanique et électrique en temps réel, l'APL-310N contribue à garantir un fonctionnement sûr et précis des vannes dans les systèmes de contrôle de processus, en particulier lorsqu'une surveillance à distance est requise.
Caractéristiques
- Coque en alliage d'aluminium moulé sous pression, revêtement en poudre, bel aspect et qualité fiable.
- La position du commutateur peut être clairement identifiée par l'indicateur
- Réglez rapidement la came, montée via un arbre cannelé et un ressort, facile à régler sans outils.
- Bornier multi-contacts avec 8 contacts standard pour un câblage sûr et pratique
- Interface filaire standard
- Boulons anti-démontage, les boulons fixés au couvercle supérieur ne tomberont pas lors du démontage.
- Installation facile, connexion de broche en acier inoxydable et support de montage. Tous conformes aux normes NAMUR
Spécifications techniques

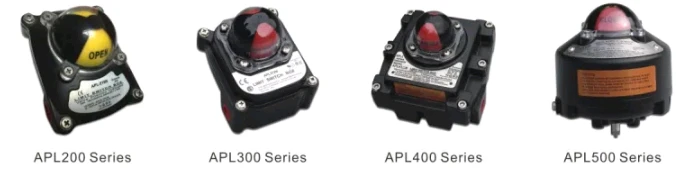

| Série APL200,300,400,500 | ||
| Coquille | Standard | Option |
| Température | Série 200 (IP66) Série 300 (IP66) Série 400 (Exd II BT6 IP66) | |
| Série 500 (Exd IICT6 Go DIP A21TA, T6 IP66) | ||
| -25 degrés ~ +85 degrés | ||
| Port de câblage | 2XNPT1/2 (série 200/300 applicable) | PT1/2 (série 200/300 applicable) |
| 2XNPT3/4 (série 400/500 applicable) | PF1/2 (série de types 200/300 applicable) | |
| M20.PG13.5 (série 200/300 applicable) | ||
| PT3/4 (série 400/500 applicable) | ||
| PF3/4 (série 400/500 applicable) | ||
Applications
L'indicateur de position de vanne APL-310N est largement utilisé dans les systèmes d'automatisation industrielle où la surveillance de l'état des vannes est requise :
- Surveillance des vannes d'oléoducs et de gazoducs
- Systèmes de traitement de l'eau et des eaux usées
- Usines de traitement chimique
- Installations de production d'électricité
- Systèmes de contrôle d'automatisation industrielle
- Lignes de production alimentaire et pharmaceutique
Dans une usine de traitement des eaux usées typique, l'APL-310N est installé sur les vannes papillon pour fournir un retour d'information en temps réel à la salle de contrôle, garantissant ainsi que les vannes de régulation de débit fonctionnent correctement et en toute sécurité.
FAQ
Q1 : À quoi sert un boîtier de fin de course ?
Un boîtier de fin de course est utilisé pour fournir un retour de position d'ouverture/fermeture des vannes dans les systèmes de contrôle automatisés.
Q2 : Avec quelles vannes l’APL-310N est-il compatible ?
Il est principalement utilisé avec des vannes quart de tour-telles que des vannes à bille et des vannes papillon.
Q3 : L'APL-310N est-il adapté à une utilisation en extérieur ?
Oui, avec son boîtier en aluminium classé IP67, il peut être utilisé en extérieur et dans des environnements difficiles.
Q4 : Quelle norme de montage utilise-t-il ?
Il utilise un montage standard NAMUR, compatible avec la plupart des actionneurs pneumatiques.
