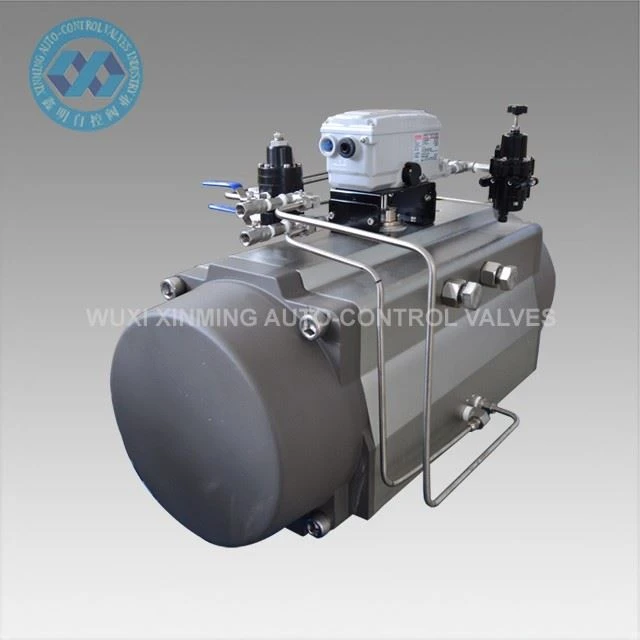

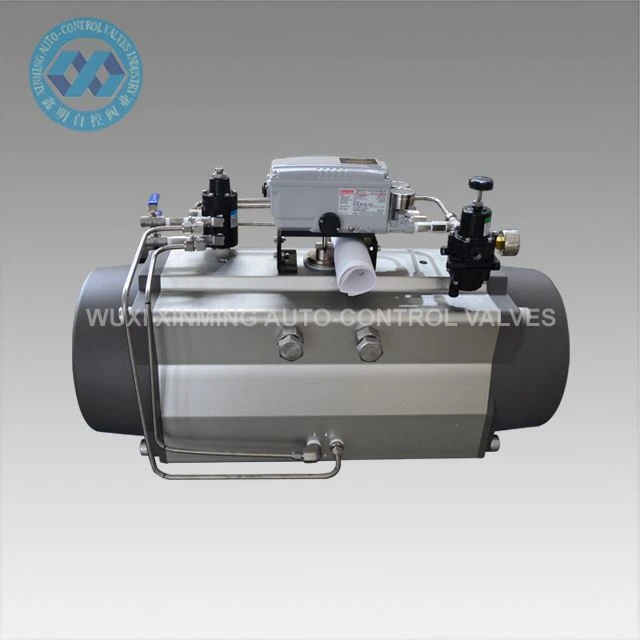

Présentation du produit
L'actionneur pneumatique à crémaillère et pignon à double effet est conçu pour automatiser les vannes à bille quart de tour-et les vannes papillon dans les systèmes de canalisations industrielles. Il fournit un contrôle pneumatique fiable pour le fonctionnement des vannes de 0 à 90 degrés et est compatible avec les interfaces de montage standard telles que ISO 5211 et NAMUR VDI/VDE 3845.
Il est largement utilisé dans les systèmes d'automatisation industrielle où un actionnement stable et standardisé des vannes est requis.
Paramètre technique
| Nom du produit | Actionneur rotatif pneumatique |
| Nom de la marque | XM et OEM sont également acceptés |
| Taille de l'actionneur | 32mm-400mm |
| Angle de rotation | 0 degré ~ 90 degrés |
| Plage de température de fonctionnement |
-20 degrés ~ +80 degrés (standard) -40 degrés ~ +80 degrés (basse température) -15 degrés ~ 150 degrés (haute température) |
| Pression d'alimentation en air | 0,2 ~ 0,8 MPa, 10 MPa maximum |
| Connexion supérieure | VDI/VDE3845 NAMUR |
| Connexion inférieure | ISO 5211 et DIN 3337 |
| Matériel | Alliage d'aluminium |
| Structure | pignon et crémaillère, pistons à double crémaillère |
| Traitement de surface du corps de l'actionneur | anodisé dur |
| Couleur du capuchon | gris noir, noir, bleu foncé, bleu ciel, rouge, orange, vert, etc. |
| Attestation | CE, ATEX, SIL3, ISO9001:2016 |
TABLEAU DE COUPLE DE SORTIE DE L'ACTIONNEUR ROTATIF PNEUMATIQUE DOUBLE EFFET XM
|
Modèle |
Pression d'air d'entrée (unité : bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Couple de sortie de pression d'air (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Caractéristiques
- La conception à crémaillère et pignon à double effet garantit un contrôle stable de l'ouverture et de la fermeture à commande pneumatique.
- Sortie quart de tour de 0 degré à 90 degrés-pour les vannes à bille et les vannes papillon.
- La structure de piston à double crémaillère améliore l'équilibre du couple et réduit les contraintes mécaniques.
- Le corps en aluminium anodisé dur offre une résistance à la corrosion dans les environnements industriels.
- Montage NAMUR VDI/VDE 3845 et ISO 5211 pour une installation directe sans adaptateurs.
- Large plage de température pour les conditions de travail standard et difficiles.
- Personnalisation OEM disponible pour les exigences de couple, de taille et de couleur.
- Certifié CE, ATEX, SIL3, ISO9001 pour une utilisation en automatisation industrielle.
Application
- Automatisation des robinets à tournant sphérique dans les oléoducs et gazoducs
- Contrôle des vannes papillon dans les stations d'épuration des eaux
- Systèmes de régulation des flux de traitement chimique
- Systèmes de contrôle de la vapeur et des fluides des centrales électriques
- Lignes de production d'aliments, de boissons et de produits pharmaceutiques
- Automatisation générale des processus industriels
Capacité d'approvisionnement
Capacité d'approvisionnement : 10 000 unités par mois Actionneur rotatif pneumatique
Emballage et livraison

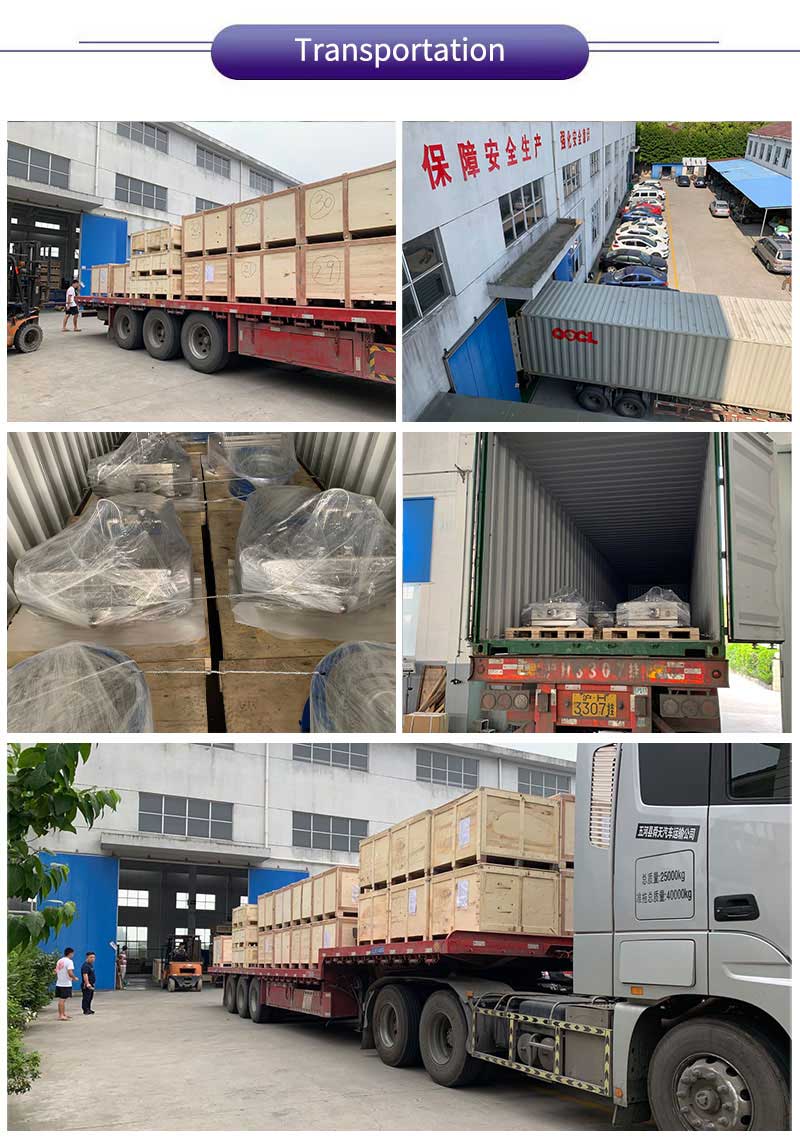

Détail d'emballage :
1). carton séparé avec emballage en mousse à l'intérieur
2). caisse en contreplaqué pour expédition maritime
3). Palette en contreplaqué pour expédition aérienne
Port de départ : Shanghai, Ningbo, etc. Chine
Délai de mise en œuvre:
|
Quantité (unités) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
HNE. Temps (jours) |
Marchandises en stock |
7 |
20 |
A négocier |
