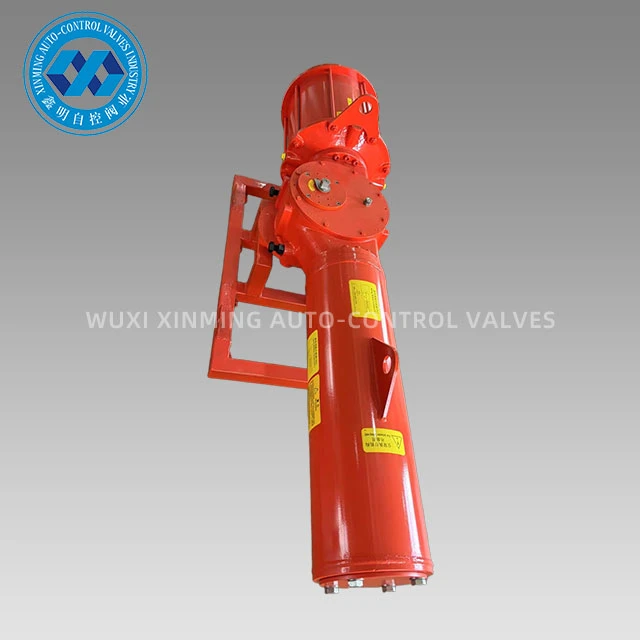

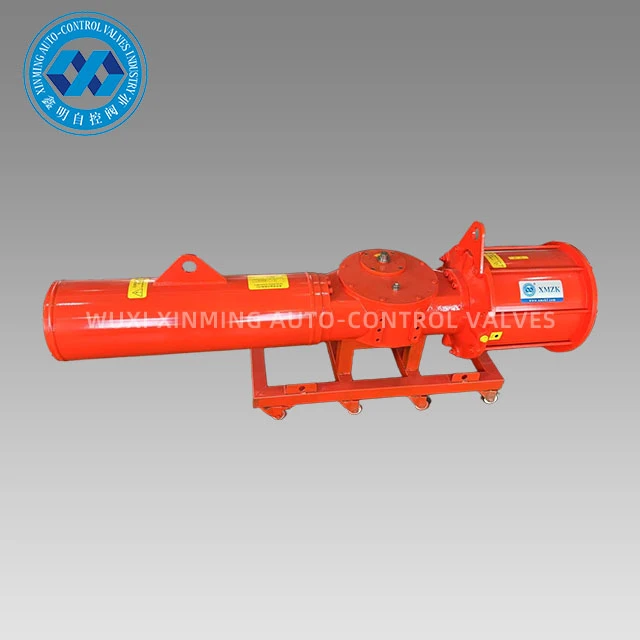

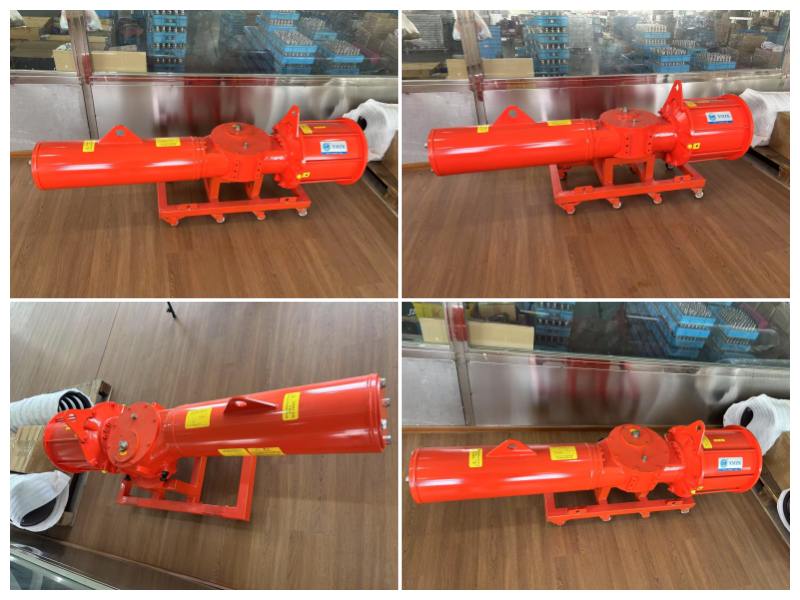

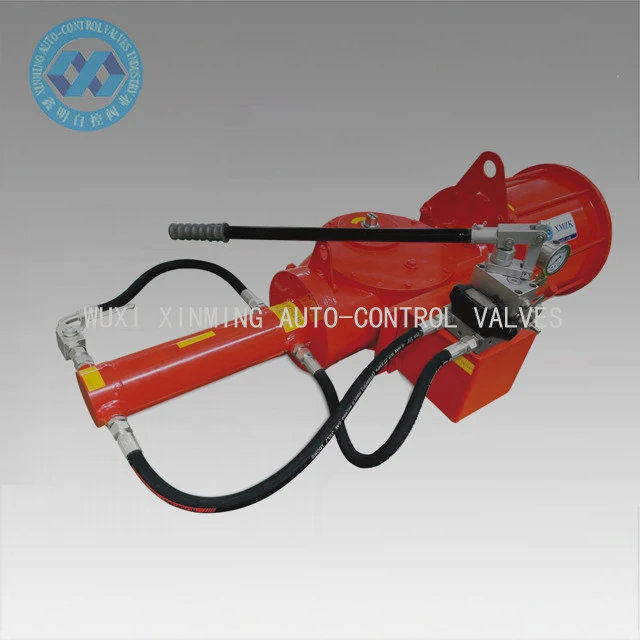

L'actionneur pneumatique Scotch Yoke à ressort de rappel est un dispositif d'entraînement à haute fiabilité-conçu pour le contrôle des vannes industrielles. Il utilise un mécanisme de transmission Scotch Yoke unique pour convertir la puissance de l'air comprimé en un mouvement de rotation de 90 degrés et réalise une fonction de réinitialisation automatique grâce à un ressort puissant intégré, garantissant que la vanne revient rapidement à une position sûre (complètement ouverte ou complètement fermée) en cas de panne d'air ou d'urgence. La conception modulaire de l'actionneur pneumatique Scotch Yoke à ressort de rappel prend en charge l'interface standard ISO 5211/NAMUR, peut être adaptée à différents types de vannes à bille et de vannes papillon, et peut être équipée de fins de course, d'électrovannes et d'autres accessoires pour le contrôle automatique. Par rapport aux actionneurs à crémaillère et pignon traditionnels, la structure à arcade scotch présente une efficacité mécanique plus élevée et une durée de vie plus longue, et constitue un choix idéal pour le contrôle des vannes dans des conditions dangereuses. La construction à étrier scotch est une excellente option pour le contrôle des vannes dans des situations dangereuses car elle a une durée de vie plus longue et une efficacité mécanique plus élevée que les actionneurs à crémaillère et pignon classiques.
Caractéristiques du produit :
1. Il existe deux types d'actionneurs pneumatiques XM Scotch Yoke : symétriques et inclinés, correspondant à deux caractéristiques de couple de sortie différentes. L'actionneur à étrier écossais incliné a un couple de démarrage élevé et un faible couple de fonctionnement, adapté au contrôle des vannes papillon. L'actionneur symétrique à joug écossais a une courbe de couple plus équilibrée et convient principalement au contrôle des vannes à bille et des vannes à boisseau.
2. Les joints toriques -encapsulés avec des matériaux doubles (caoutchouc et PFA) peuvent être appliqués à différentes températures et conditions de travail.
La conception à double joint torique-et à roulement garantit la stabilité et la fiabilité du cylindre modulaire.
3. Le couple de sortie du type à ressort de rappel XM peut atteindre plus de 140 000 Nm et le couple de sortie du type à double -effet peut atteindre plus de 250 000 Nm.
Pression de service : 0,3-0,6 MPa.
4. Le module de corps central et le module de cylindre sont tous deux en fonte ductile ou en acier au carbone pour assurer une résistance suffisante. La structure globale est compacte et le design est beau et coordonné. La tige de joug et le piston assurent le meilleur couple de sortie.
5. Les matériaux composites à faible friction et longue durée de vie évitent le contact direct métal-à-métal, ce qui rend la maintenance et le remplacement rapides et faciles.
6. L'arbre de sortie est conforme aux dernières normes ISO5211 et NAMUR. Sa taille peut être personnalisée et l'acier inoxydable est facultatif.
7. L'indicateur de position standard NAMUR facilite l'installation d'accessoires tels que des boîtiers de fins de course et des positionneurs.
8. Deux boulons indépendants à angle réglable peuvent ajuster la course de la valve de -6 degrés à 96 degrés, ce qui contribue à prolonger la durée de vie du siège de valve.
Le principe est le suivant :

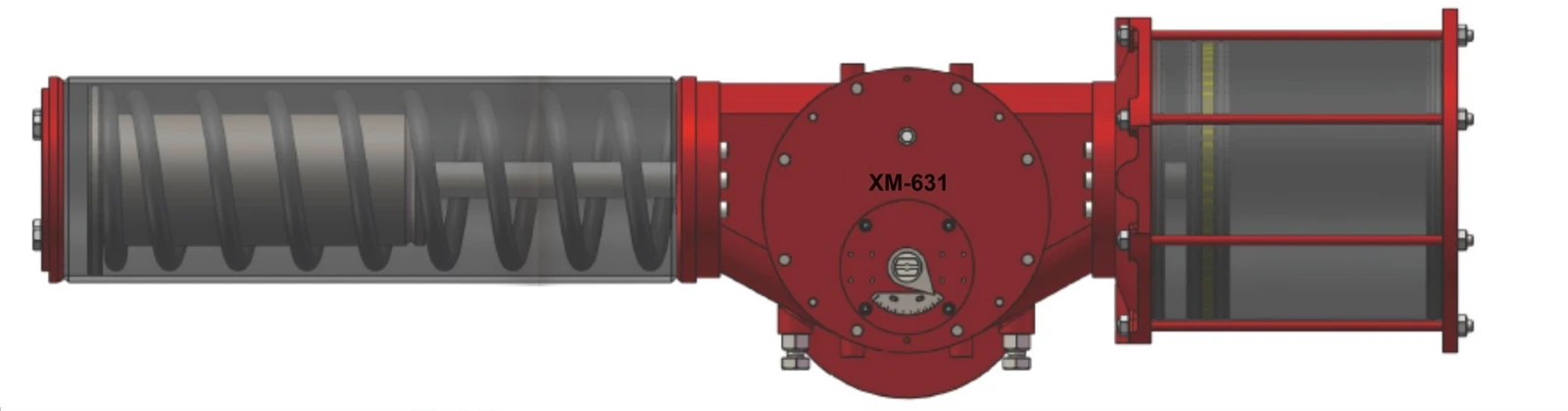

l'air comprimé entre dans la chambre pour pousser le piston à effectuer un mouvement linéaire, et grâce aux structures de transmission de la goupille de culasse et de la rainure de culasse, le mouvement linéaire du piston sera converti en mouvement rotatif de la culasse et entraînera la rotation de l'arbre de sortie, obtenant ainsi le contrôle de la vanne.
| Nom du produit | Actionneur pneumatique à ressort de rappel Scotch Yoke |
| Période de garantie | 1 an |
| Origine | Chine |
| Milieu de travail | Air ou gaz |

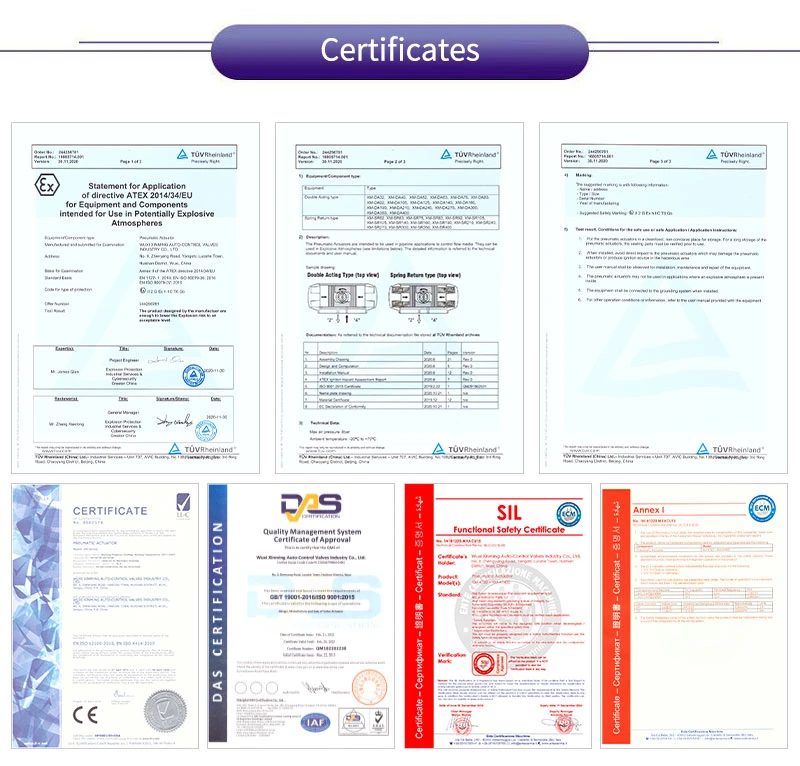

| Certificat | ISO5211, CE |
| Couleur | Personnalisé selon les besoins du client |
| Inspection vidéo d'usine | Disponible |

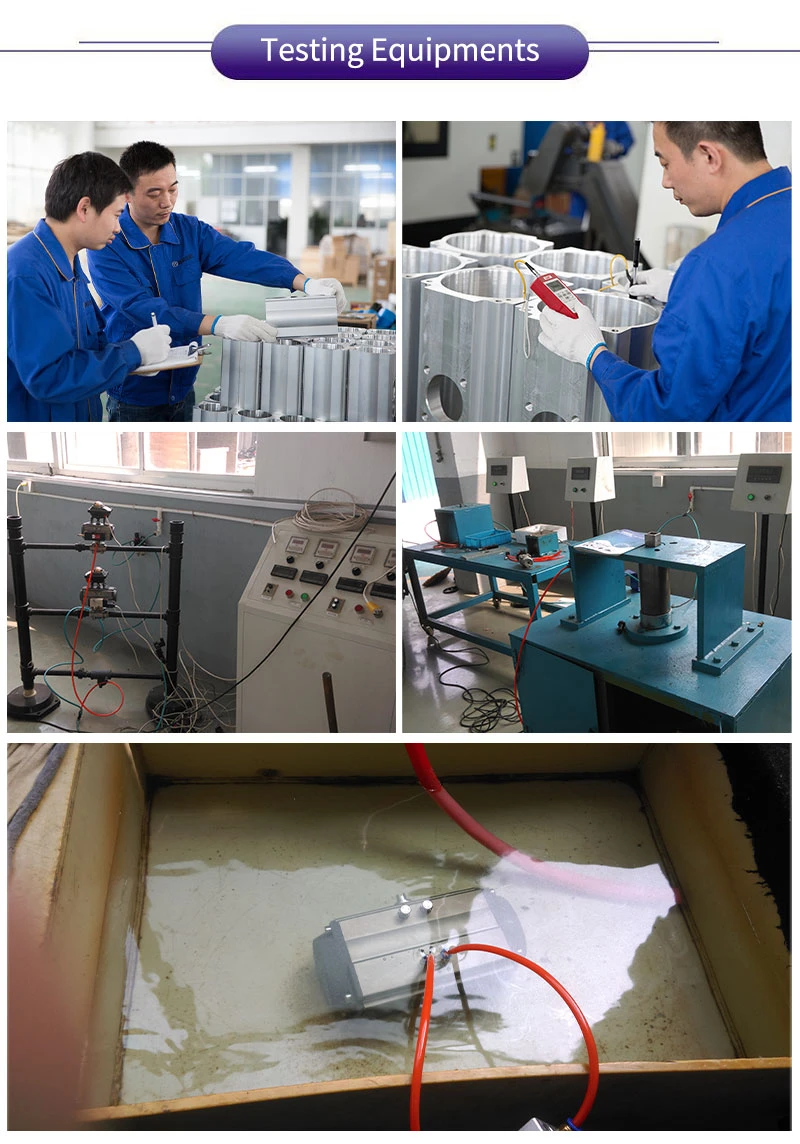

| Rapport d'essai mécanique | Disponible |
| Marque | XINMING |
| Matériau du corps | Alliage d'aluminium |
| Application | vannes à bille, vannes papillon, vannes à boisseau et autres vannes |
| fonction | Le Scotch Yoke à ressort de rappel de la série XM peut réaliser un contrôle automatique du processus industriel avec divers accessoires. |
| Température ambiante applicable |
Norme -20 degrés ~ 80 degrés Basse température -40 degrés ~ 80 degrés Haute température-15 degrés ~ 150 degrés |
| OEM | disponible |
| Notre service |
Hotline 7x24 heures Contrôle de qualité strict Bonne qualité à un prix avantageux Excellent service après- Support technique en ligne Délai de livraison rapide |
| Nos avantages |

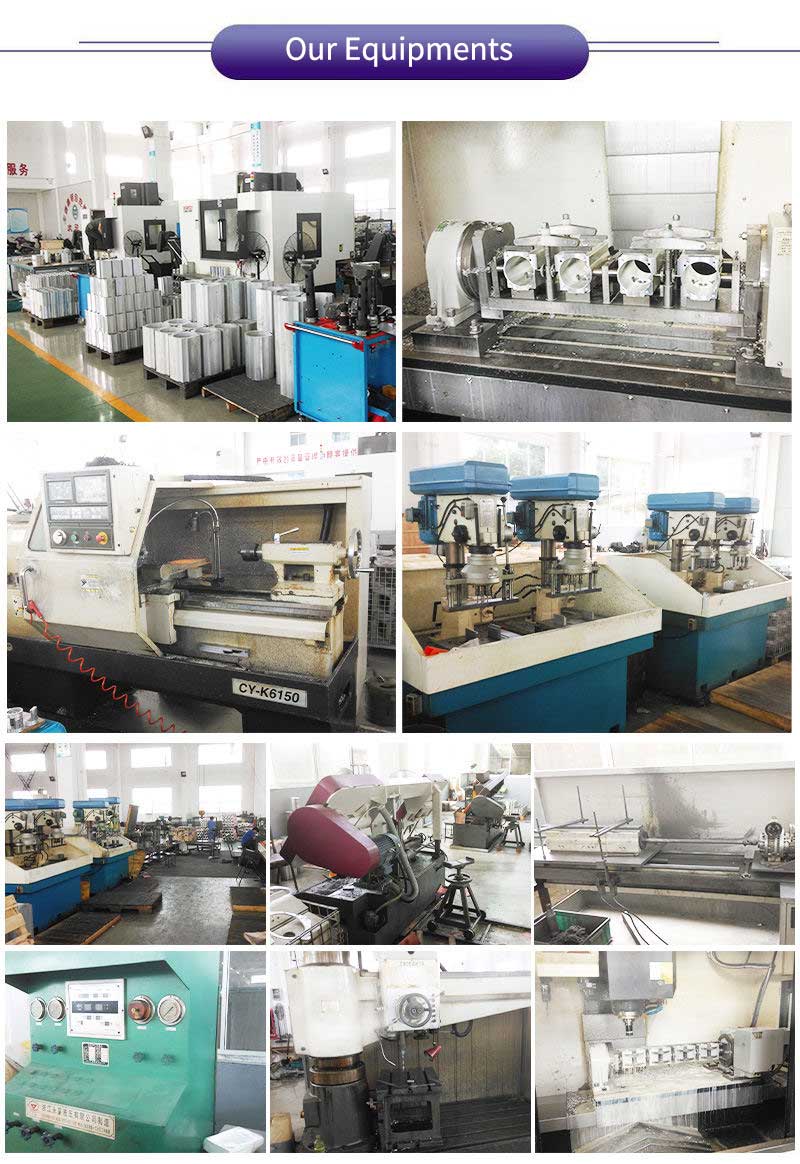

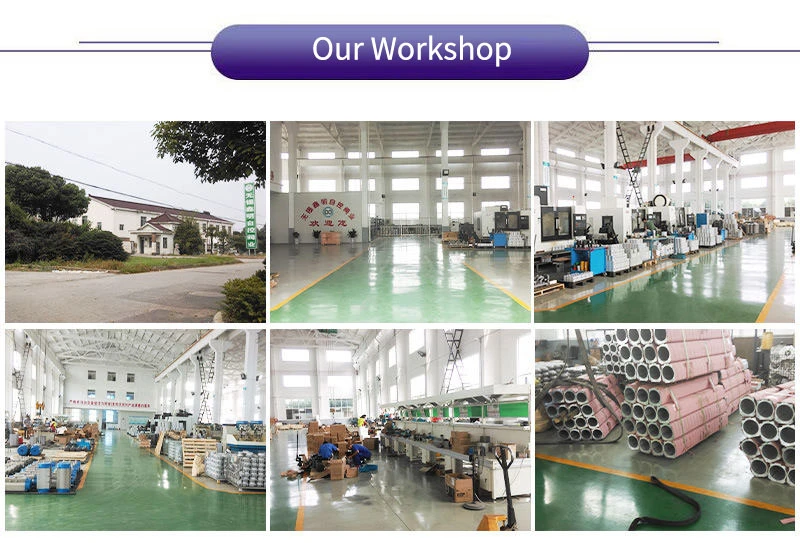

Équipement de traitement avancé et complet Des tests de précision pour garantir la qualité Équipements importés aux normes internationales La technologie CNC est efficace et précise L'échelle de capacité est en tête de l'industrie |
