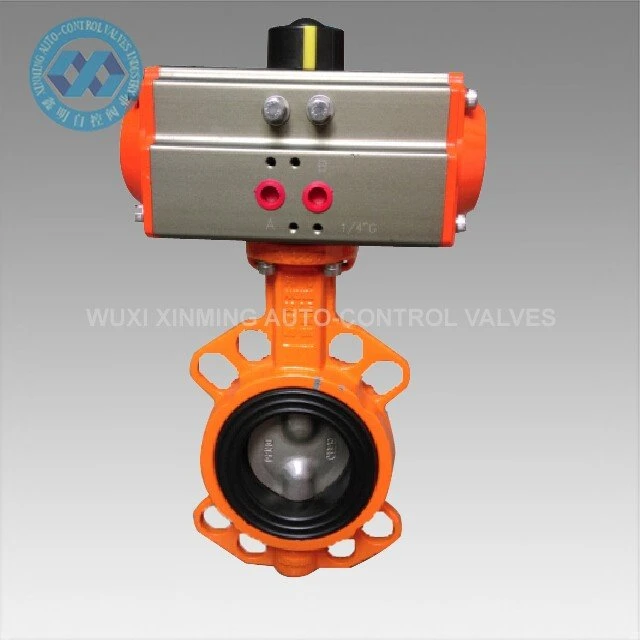

La vanne papillon à plaquette a une structure simple, une petite taille, un poids léger, un faible coût, un contrôle et un fonctionnement pratiques, une grande zone de circulation efficace, une ouverture et une fermeture rapides, une économie de main-d'œuvre et de bonnes performances d'étanchéité, et elle présente les avantages d'un joint dur métallique et d'un joint élastique.
Pour démarrer et arrêter automatiquement le débit plus rapidement que les vannes-entraînées par moteur, qui fonctionnent à l'air comprimé. Vous devez contrôler l'air arrivant à l'actionneur à l'aide de la vanne pilote électrique incluse ou d'une vanne marche/arrêt manuelle. Les vannes ne nécessitent pas de chute de pression minimale entre l'entrée et la sortie pour fonctionner.
L'actionneur est directement monté sur le corps de la vanne pour minimiser les mouvements et réduire l'usure. Un indicateur de débit visuel sur le dessus de l'actionneur indique si la vanne est ouverte ou fermée. La commande manuelle vous permet de faire fonctionner la vanne pendant les pannes de courant.
Détails du produit
| Nom du produit | Vanne papillon à plaquettes |
| Nom de la marque | XM et OEM sont également acceptés |
| Taille de la vanne papillon | 25mm-1000mm |

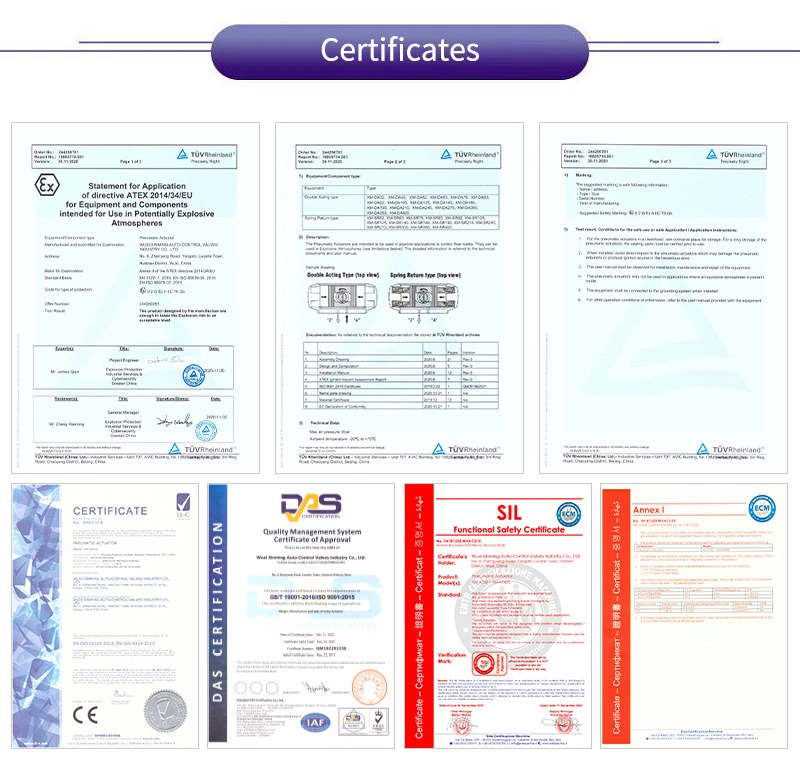

| Attestation | CE, ATEX, SIL3, ISO9001:2016 |
| Type de vanne | Papillon |
| À utiliser avec | Eau, pétrole, air, gaz naturel, vapeur, eau potable |
| Matériau du joint | Caoutchouc EPDM, NBR, PTFE, métal-sur-métal |
| Spécifications respectées | API609 |

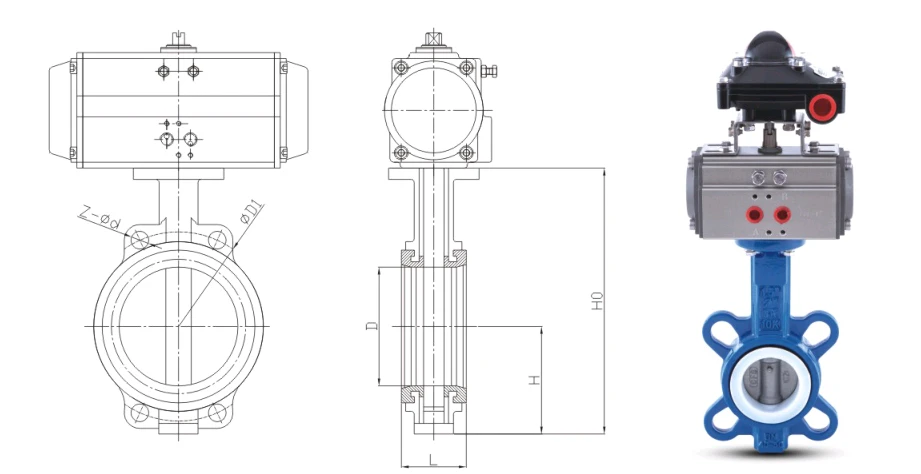

Paramètre technique :
| Diamètre nominal | D (mm) | D1 (mm) | Hmm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | pouce | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Conception et fabrication de vannes | Selon la norme GB/T12238 | ||||||
| Taille de bride de vanne | Selon la norme GB/T9113, GB/T17241.6 | ||||||
| Longueur structurelle de la vanne | Selon la norme GB/T12221 | ||||||
| Inspection et expérimentation des vannes | Selon la norme GB/T13927 | ||||||
Caractéristiques du produit :
• Léger et compact : le poids du même calibre ne représente que 1/6 du robinet-vanne et l'espace d'installation est réduit de 50 %
• Joint bidirectionnel à bulle- : siège de valve élastique en EPDM/NBR/VITON/PTFE, zéro fuite (ISO 5208 taux A)
• Faible couple : plaque papillon profilée + manchon auto-lubrifiant, facile à piloter par des actionneurs manuels, pneumatiques et électriques.
• Maintenance en ligne : le corps de la vanne ne s'étend pas dans la canalisation et la plaque papillon peut être retirée en desserrant quatre boulons à bride pour le démontage et le montage.
• Multifonctionnel : il peut être entièrement ouvert et fermé, et peut également être étranglé avec précision dans une plage de 15 degrés à 75 degrés.
Applications du produit :
• Eau municipale : eau brute, eau propre, eaux usées, isolation des stations de pompage
• CVC : climatisation centrale, chauffage urbain, circulation d'eau de refroidissement
• Aliments et médicaments : système de nettoyage CIP/SIP, qualité sanitaire FDA 3A en option
• Produits chimiques et pétrochimiques : acides et alcalis faibles, solvants, poudres, pipeline de transport pneumatique
• Énergie électrique : tour de refroidissement, condensats, système d'extinction automatique d'incendie
Capacité d'approvisionnement
Capacité d'approvisionnement : 1000 unités par mois, vanne papillon pneumatique
Emballage et livraison
Détail d'emballage :
1) Si grande quantité, une caisse en contreplaqué
2) Si une petite quantité, un carton ou une palette en contreplaqué
Port de départ : Shanghai, Chine
Délai de mise en œuvre:
|
Quantité (unités) |
1-50 |
51-1000 |
＞1001 |
|
HNE. Temps (jours) |
Marchandises en stock |
30 |
A négocier |
Notre service
1) hotline 7x24 heures
2) contrôle de qualité strict
3) Bonne qualité à un prix avantageux
4)Excellent service après-
5) Assistance technique en ligne
6) délai de livraison rapide
Conseils de sélection et de commande :
Lorsque le support contient des particules supérieures ou égales à 2 mm, veuillez choisir un joint dur ou une structure double excentrique.
Lorsque la sécurité incendie est requise, un mastic en graphite + une attelle SS316L peuvent être sélectionnés.
Fournir électrique 24 V/220 V, pneumatique double effet/ressort, interrupteur de fin de course, ensemble complet de positionneur.
Si vous avez besoin de dessins CAO de vanne papillon Wafer, de modèles 3D ou de solutions de personnalisation de projet, veuillez contacter : WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
À propos de nous:

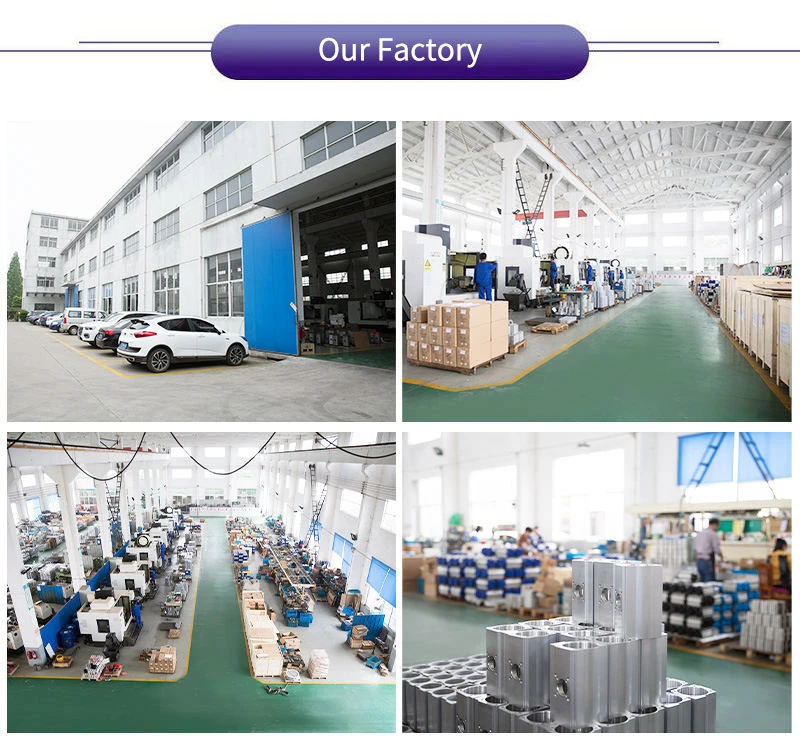

Wuxi Xinming Auto-control Valves Co., Ltd. se spécialise dans la fabrication d'actionneurs pneumatiques et de vannes de régulation automatiques de la série XM certifiés ISO9001, conformes aux normes ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Avec des capacités de R&D et des installations de production avancées, nos produits servent diverses industries, notamment les centrales pétrolières et gazières, chimiques et électriques, incarnant notre engagement envers « la technologie d'abord, l'excellence de la qualité » grâce à des solutions innovantes et des performances fiables.
