Caractéristiques de conception
Caractéristiques de conception

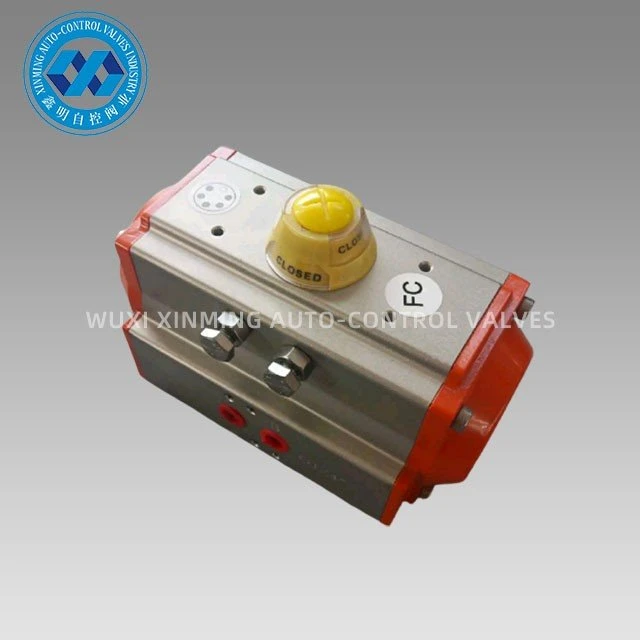

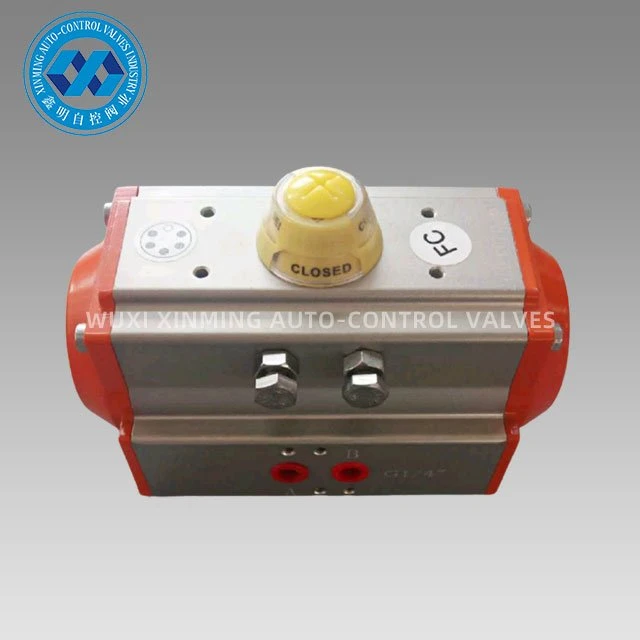

Les actionneurs rotatifs pneumatiques à double effet AT sont étudiés, développés et conçus sur la base d'une application complète de nouvelles technologies, de nouveaux matériaux, de nouveaux procédés et de concepts innovants au pays et à l'étranger, présentant les caractéristiques suivantes :
1. Entièrement conforme aux réglementations internationales : IS05211, DIN3337 et VDI/VDE -3845, normes NAMUR.
2. Pour un cylindre en aluminium extrudé à haute résistance, la surface intérieure est finement broyée et anodisée dure, avec une longue durée de vie, un faible coefficient de frottement et une action rapide.
3. La belle forme moderne compacte et les spécifications multiples rendent la sélection plus économique.
4. Toutes les surfaces actives adoptent des roulements de haute qualité avec un faible frottement, une longue durée de vie et aucun bruit.
5. Deux mécanismes de réglage de course indépendants sont installés pour ajuster facilement ± 5 degrés supplémentaires en position complètement ouverte ou complètement fermée
6. Les actionneurs avec la même structure externe sont disponibles en versions à double effet et à simple effet (ressort de rappel). La version à simple effet a un type normalement fermé et normalement ouvert
Capacité d'approvisionnement
Capacité d'approvisionnement : 10000 unités par mois Actionneur rotatif pneumatique
Emballage et livraison
Détail d'emballage : 1). carton séparé avec emballage en mousse à l'intérieur
2) caisse en contreplaqué pour l'expédition maritime
3) Palette en contreplaqué pour transport aérien
Port de départ : Shanghai, Chine
Délai de mise en œuvre:
|
Quantité (unités) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Temps (jours) |
Marchandises en stock |
7 |
20 |
A négocier |
Présentation du produit

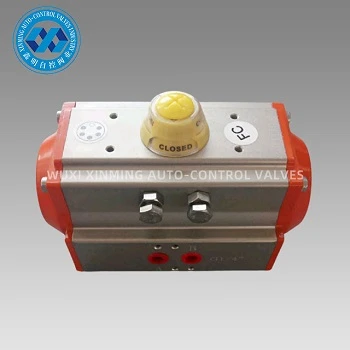

Les actionneurs pneumatiques AT de la série XM sont utilisés pour contrôler automatiquement les vannes papillon, les vannes à bille et les machines à mouvement rotatif. Les pistons à double crémaillère en alliage d'aluminium moulé sous pression avec traitement d'oxydation dur améliorent la précision de l'angle de rotation et la durée de vie. Le corps de l'actionneur avec oxydation dure peut éviter efficacement les rayures.
Avantage
1) Toutes les pièces de rechange importantes seraient traitées par anodisation dure pour améliorer considérablement la résistance afin de garantir de bonnes performances et une bonne durée de vie.
2) Tous les processus sont formés une seule fois par CNC pour assurer la précision du processus et la durée de vie.
Application
Les actionneurs rotatifs pneumatiques peuvent convenir à divers champs magnétiques inflammables, corrosifs, poussiéreux, puissants, aux rayonnements, aux vibrations, à l'intérieur ou à l'extérieur, qui sont largement utilisés dans le domaine de l'énergie électrique, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, de la construction, drainage, industrie chimique, raffinage du pétrole, exploitation minière, centrale électrique, métallurgie, architecture, médecine, alimentation, gaz, recherche scientifique, etc.
Paramètre technique
TABLEAU DES COUPLES DE SORTIE DE L'ACTIONNEUR DOUBLE EFFET XM
| Modèle |
Pression d'air d'entrée (unité : bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Couple de sortie de pression d'air(Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Présentation de l'entreprise
Depuis 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD a établi.
Nous fabriquons principalement un actionneur pneumatique, un robinet à tournant sphérique pneumatique, une vanne papillon pneumatique, une vanne de commande pneumatique/électrique, etc.

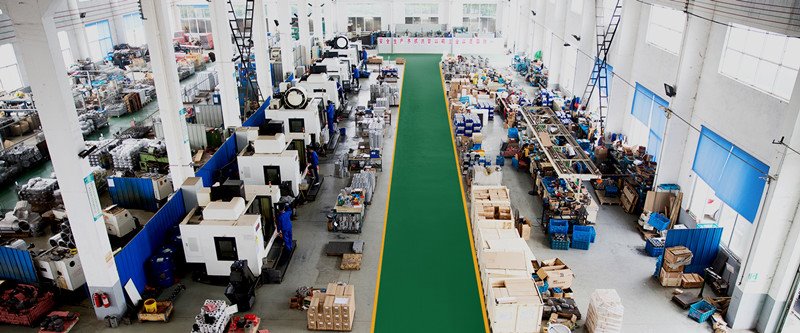

Notre société dispose d'équipements de traitement avancés et d'équipements de test sophistiqués. Notre équipement de traitement comprend des tours, une fraiseuse, une aléseuse, une raboteuse, une perceuse, des tours CNC, des centres d'usinage CNC et d'autres équipements. Il y a au total 30 ensembles, dont 5 ensembles de centres d'usinage verticaux importés et plusieurs ensembles de tours CNC avancés.
Notre service
1) Assistance téléphonique 7x24 heures
2) Contrôle de qualité strict
3) Bonne qualité à un prix avantageux
4) Excellent service après-vente
5) Support technique en ligne
6) le dernier délai de livraison
