Dans les systèmes d'automatisation industrielle, de nombreuses entreprises rencontrent fréquemment des problèmes de contrôle des vannes, tels qu'une vitesse de réponse lente, un couple insuffisant, un faible niveau d'automatisation et une maintenance fréquente. En particulier dans les systèmes de canalisations nécessitant des ouvertures et des fermetures fréquentes des vannes, les performances instables des actionneurs affectent non seulement l'efficacité de la production, mais peuvent également présenter des risques pour la sécurité.
L'actionneur pneumatique à déplacement angulaire est conçu pour résoudre ces problèmes, en fournissant un contrôle automatisé stable, rapide et fiable pour diverses vannes rotatives à 90 degrés.
L'actionneur pneumatique à déplacement angulaire est un actionneur entraîné par air comprimé. Grâce à un mécanisme de transmission interne, il convertit l'énergie pneumatique en mouvement de rotation angulaire, réalisant ainsi l'ouverture et la fermeture de la vanne.
Cet actionneur est principalement utilisé pour contrôler les vannes à course angulaire telles que les vannes à bille, les vannes papillon et les vannes à boisseau. Il présente une structure compacte, un fonctionnement stable et une réponse rapide, ce qui en fait un dispositif de contrôle important dans les systèmes de pipelines automatisés industriels.

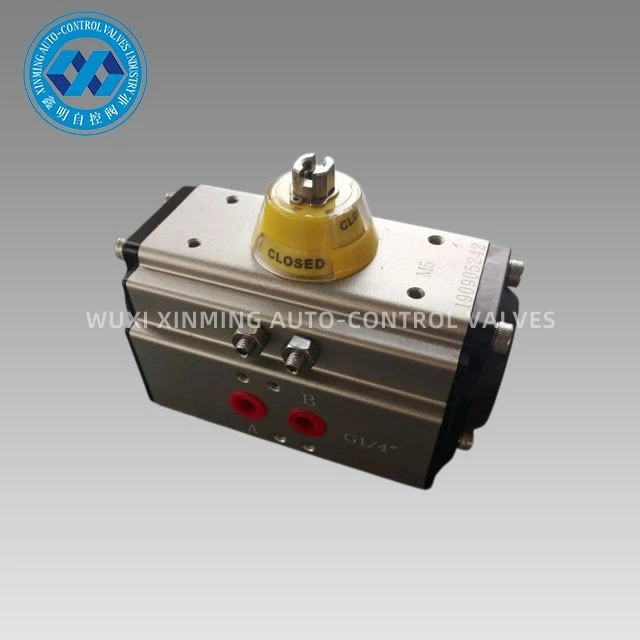

Les actionneurs pneumatiques à déplacement angulaire de la série XM sont utilisés pour contrôler automatiquement les vannes papillon, les vannes à bille et les machines à mouvement rotatif. Les pistons à double crémaillère-en alliage d'aluminium moulé sous pression de précision avec traitement d'oxydation dure améliorent la précision de l'angle de rotation et la durée de vie. Le corps de l'actionneur avec une oxydation dure- peut éviter efficacement les rayures.
Spécifications du produit
|
Nom du produit |
Actionneur pneumatique à déplacement angulaire |
|
Matériel |
Acier inoxydable/alliage d'aluminium |
|
Certificat |
ISO9001 : 2015, CE, ATEX, SIL3 |
|
Fonction |
MARCHE/ARRÊT |
|
Application |
Vanne à bille d'automatisation, vanne papillon d'automatisation |
|
Plage de température |
-40 ~ 150 degrés C |
|
Délai de livraison |
dans les 7 jours normalement. |
|
Port d'expédition |
Shanghai, Ningbo, etc. |
|
Détail du forfait |
chaque carton à l'intérieur, caisse en contreplaqué (expédition maritime) ou palette (expédition aérienne) à l'extérieur |
|
Angle de rotation |
0 ~ 90 degrés/0 ~ 120 degrés/0 ~ 180 degrés |
|
Structure |
actionneur rotatif à crémaillère et pignon |
|
Traitement de surface |
anodisation dure |
|
Température de travail |
Température normale : -20 degrés ~ 80 degrés (-4 degrés F ~ 176 degrés F) |
|
Connexion |
NAMUR, ISO5211 et DIN3337 |
|
Couleur du capuchon |
support personnalisé |
|
Taper |
double effet et simple effet |
|
Indicateur |
Accompagnement personnalisé |
|
Installer des accessoires |
Boîtier de commutateur de fin de course/électrovanne/positionneur de vanne, etc. |
|
Accessoires de vanne |
Boîte de vitesses à commande manuelle |
|
Piston |
Anodisation dure |
|
Moyen |
Eau, Huile, Air ou environnement corrosif |
|
Modèle |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Capacité d'approvisionnement
Nous disposons d’un stock suffisant de modèles standards et pouvons les livrer rapidement.
Prend en charge la personnalisation OEM/ODM, avec la réalisation la plus rapide d'une production personnalisée en petits lots-en sept jours.
Emballage et livraison
Détail d'emballage :
1). carton séparé avec emballage en mousse à l'intérieur
2) caisse en contreplaqué pour l'expédition maritime
3) Palette en contreplaqué pour expédition aérienne
Port de départ : Shanghai, Chine
Délai de mise en œuvre:
|
Quantité (unités) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
HNE. Temps (jours) |
Marchandises en stock |
7 |
20 |
A négocier |
Avantage
Tous les processus sont-formés une seule fois-par CNC pour garantir la précision du processus et sa durée de vie.

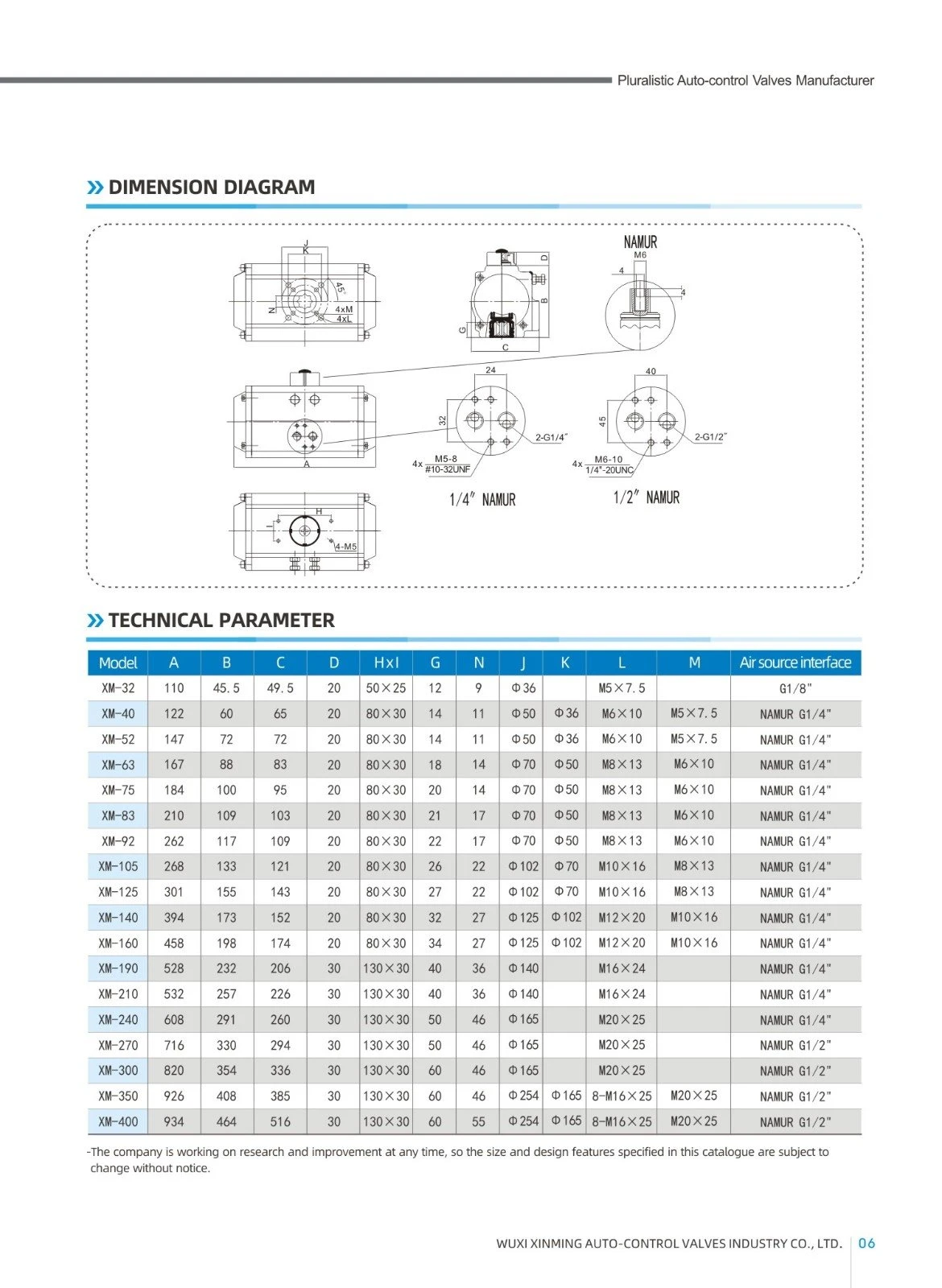

Dimensions de l'actionneur pneumatique à déplacement angulaire
TABLEAU DE COUPLE DE SORTIE DE L'ACTIONNEUR DOUBLE EFFET XM
|
Modèle |
Pression d'air d'entrée (unité : bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Couple de sortie de pression d'air (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
