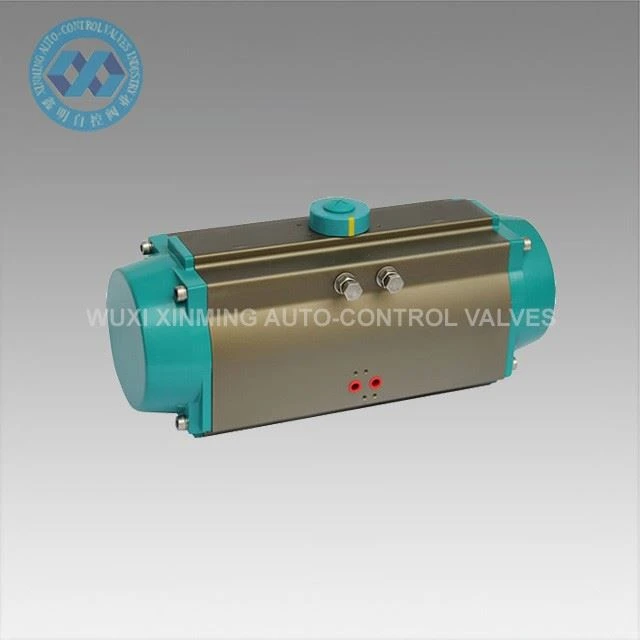

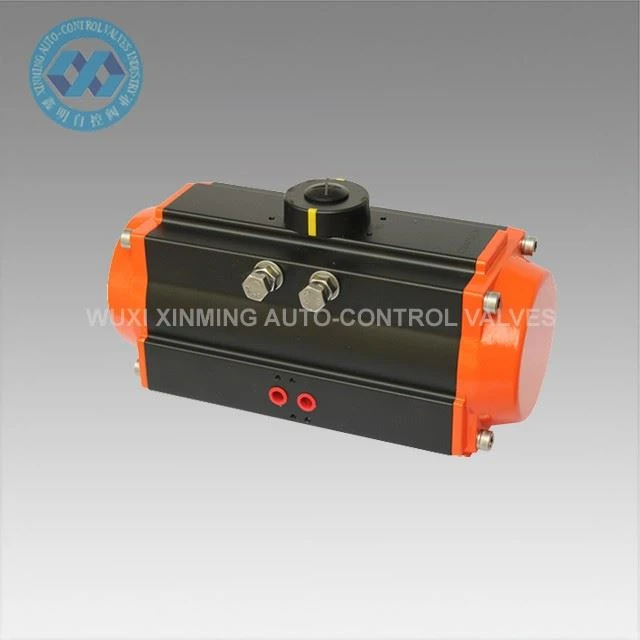

Actionneur de vanne pneumatique à simple effet d'usine chinoise (CE, ATEX, SIL3)

Actionneur de vanne pneumatique à simple effet d'usine chinoise (CE, ATEX, SIL3)

L'actionneur de vanne pneumatique à simple effet est utilisé pour contrôler automatiquement les vannes papillon, les vannes à bille et les machines à mouvement rotatif. Les pistons à double crémaillère en alliage d'aluminium moulé sous pression avec traitement d'oxydation dur améliorent la précision de l'angle de rotation et la durée de vie. Le corps de l'actionneur avec oxydation dure peut éviter efficacement les rayures.

Envoyez demande

Description

Présentation du produit

L'actionneur de vanne pneumatique à simple effet est le produit phare de la vente en 2022, avec une conception compacte, une longue durée de vie, une haute qualité, un engrenage et une crémaillère. Ce produit est utilisé pour les vannes rotatives à 90 degrés, telles que les vannes à bille, les vannes papillon, les vannes à boisseau, etc. tant la qualité du produit que ses performances.

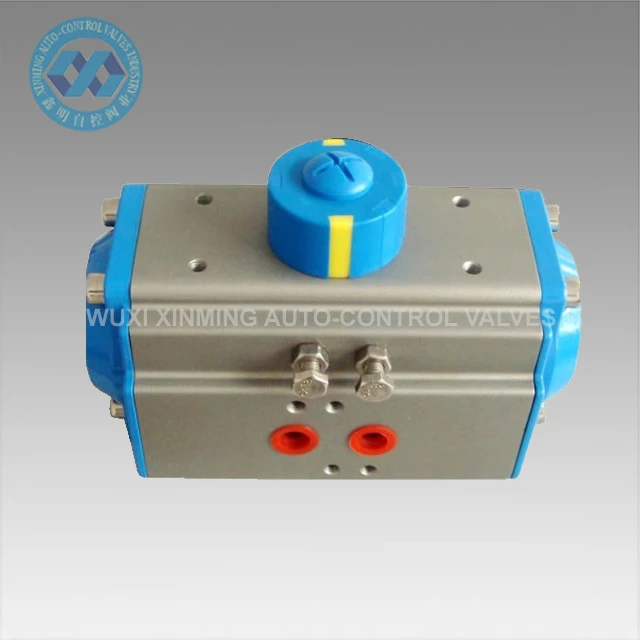

Pneumatic Rotary Actuator AT 83

Paramètre technique

Fonctionnalités

1. Support à double position

2. Conception intégrée

3. Couple de sortie élevé

4. Angle de rotation précis

5. Longue durée de vie

6. Attaches en acier inoxydable pour une résistance à la corrosion à long terme

7. L'interface entre le piston, le pignon et le corps est faite d'un matériau à faible frottement

Caractéristiques

1). Plage de pression : Max. Pression de travail 10bar

2). Pression d'air : 2,5 bars ~ 8 bars

3). Plage de réglage : 90 degrés ± 5 degrés

4). Température ambiante : -20 ~ plus 90 degrés C

5). Type : Simple effet (rappel par ressort), double effet

6). Accessoires optionnels : électrovannes, interrupteur limité, position électrique

sept). Lubrification : Toutes les pièces mobiles sont enduites de lubrifiants, prolongeant leur durée de vie

8). Durée de vie : un million de fois

Normes

A. Interface entre l'actionneur et la vanne : 4 ou 8 orifices de boulon selon DIN/ISO

5211, l'axe assemble l'orifice selon DIN 3337

B. Interface entre l'actionneur et la vanne de régulation : 7100 D/S-7350 D/S selon

NAMUR ou VDI/VDE 3845, 7040 D/S-7090 Connexion D/S via la plaque d'adaptation

C. Interface entre l'actionneur et le boîtier de signalisation : selon VDI/VDE 3845

Introduction

I. Corps de l'actionneur

Le matériau du garçon est un alliage d'alumine. La surface interne et externe est traitée avec une oxydation anodisée et un polissage. La surface extérieure est nickelée afin de garantir la fonction anti-corrosion de l'actionneur et un minimum de frottement contre les pistons.

II. Couverture de fin

Le matériau du couvercle d'extrémité est en aluminium moulé sous pression. Le couvercle d'extrémité est traité avec de l'époxy polyester afin de garantir au mieux les performances anti-corrosion.

III. Arbre de transmission

Le matériau de l'arbre d'entraînement est en acier au carbone moyen avec un traitement fin et un nickelage afin que les pistons aient une meilleure qualité en matière d'anti-corrosion, d'anti-friction, etc.

IV. Piston

Le matériau du piston est un alliage d'aluminium moulé sous pression. Le couple maximum peut être produit lorsque l'actionneur est actionné avec une certaine pression.

V. Joint de piston

Un joint en caoutchouc NBR-70 est appliqué pour assurer les performances normales et fiables de l'actionneur à température normale. FPM peut également être appliqué selon les exigences des clients.

VI. Ajustement de voyage

La course de plus/moins 5 degrés peut être ajustée à travers les deux boulons.

Application

Les actionneurs rotatifs pneumatiques peuvent convenir à divers environnements inflammables, corrosifs, utilitaires, à champ magnétique puissant, à rayonnement, à vibrations corrosives à l'intérieur ou à l'extérieur, qui sont largement utilisés dans le domaine de l'énergie électrique, de la pétrochimie, de la métallurgie, du pétrole, du gaz, de la ville, du drainage de la construction , industrie chimique, raffinage du pétrole, exploitation minière, centrale électrique, métallurgie, architecture, médecine, alimentation, gaz, recherche scientifique, etc.

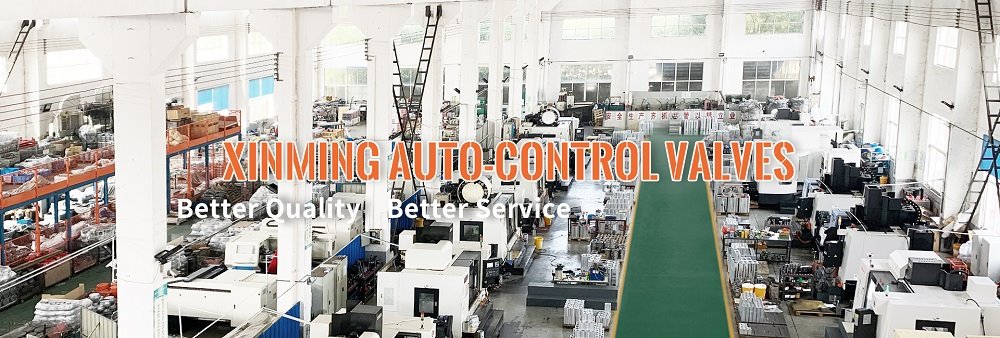

XM FACTORY-1
