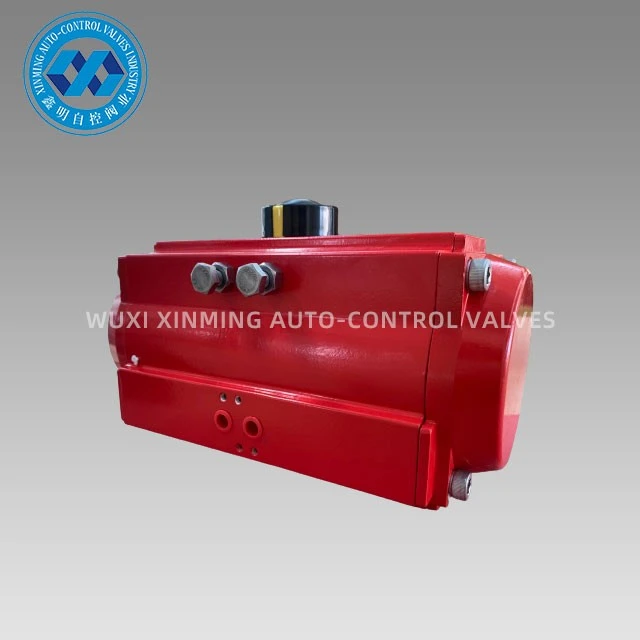

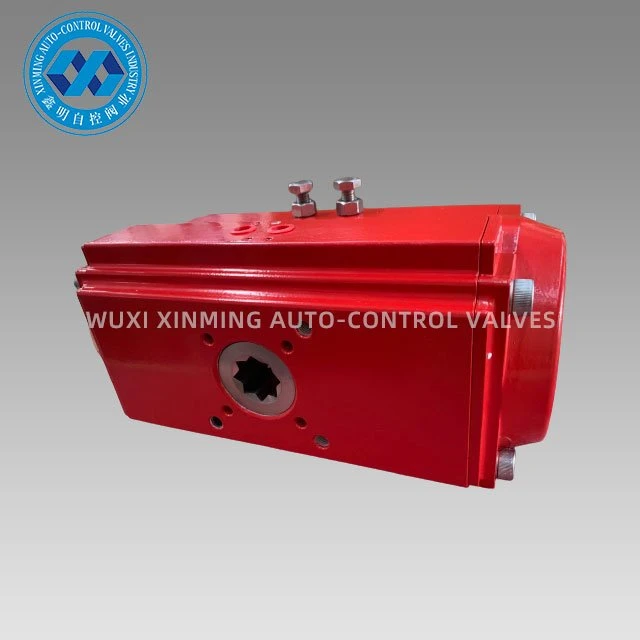

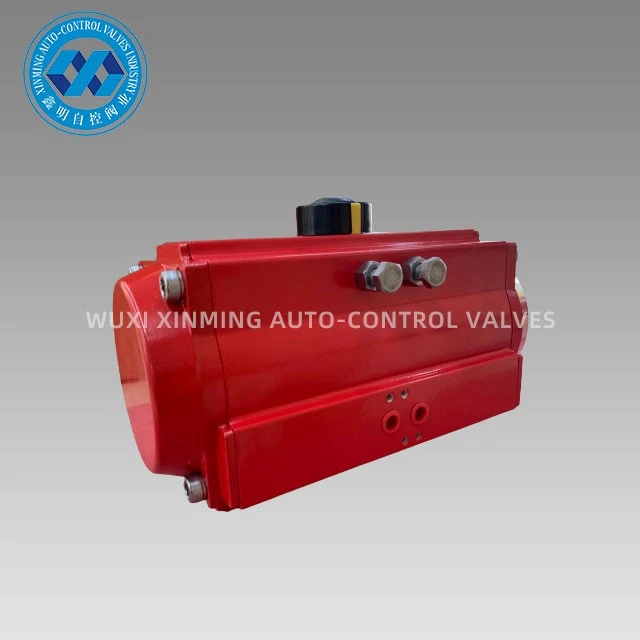

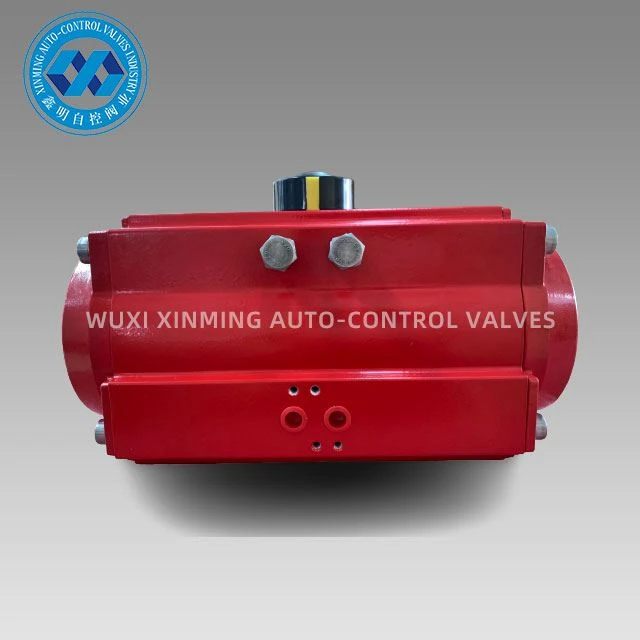

Présentation du produit
L'actionneur de vanne tout ou rien automatisé est utilisé pour réguler automatiquement les vannes à bille, les vannes papillon et les machines tournantes. Le traitement d'oxydation dure des pistons à double crémaillère en alliage d'aluminium moulé sous pression de précision améliore la durée de vie et la précision de l'angle de rotation. L'oxydation dure du corps de l'actionneur de vanne marche-arrêt automatisé peut efficacement prévenir les rayures.
Détails rapides
Nom du produit : actionneur de vanne marche-arrêt automatisé
Nom de marque : XM et OEM sont également acceptés.
Taille de l'actionneur : 32 mm-400 mm
Angle de rotation : 0 degrés ~ 90 degrés (± 5 degrés)
Plage de température de fonctionnement : -20 degrés ~ plus 80 degrés (standard)
-40 degré ~ plus 80 degrés (basse température)
-15 degré ~150 degrés (haute température)
Pression d'alimentation en air : {{0}}.2~0.8MPa, 10Mpa max
Raccordement supérieur : VDI/VDE3845 NAMUR
Connexion inférieure : ISO 5211 et DIN3337
Matériau : Alliage d'aluminium
Structure : pignon et crémaillère, pistons à double crémaillère
Traitement de surface du corps de l'actionneur : anodisé dur ou oxydation par trempage
Certification : CE, ATEX, SIL3, ISO9001:2016
Paramètre technique
TABLEAU DES COUPLES DE SORTIE DE L'ACTIONNEUR PNEUMATIQUE ON-OFF XM
Modèle | Pression d'air d'entrée (unité : bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Couple de sortie de pression d'air(Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Diagramme des dimensions
