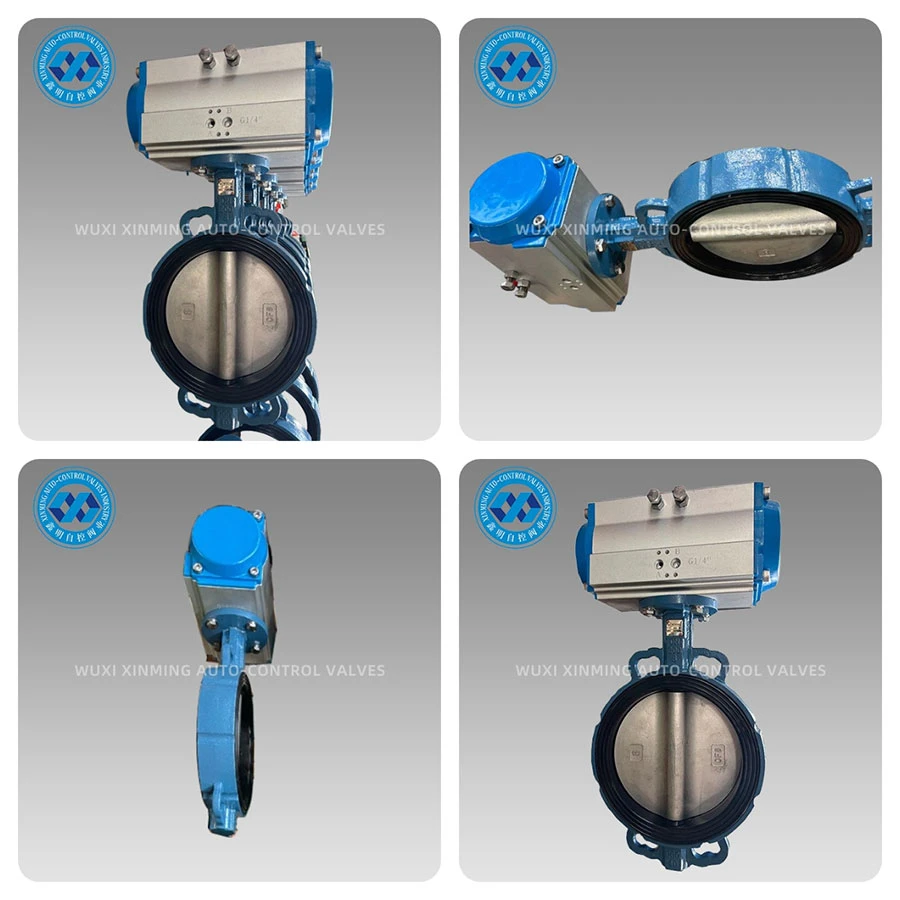

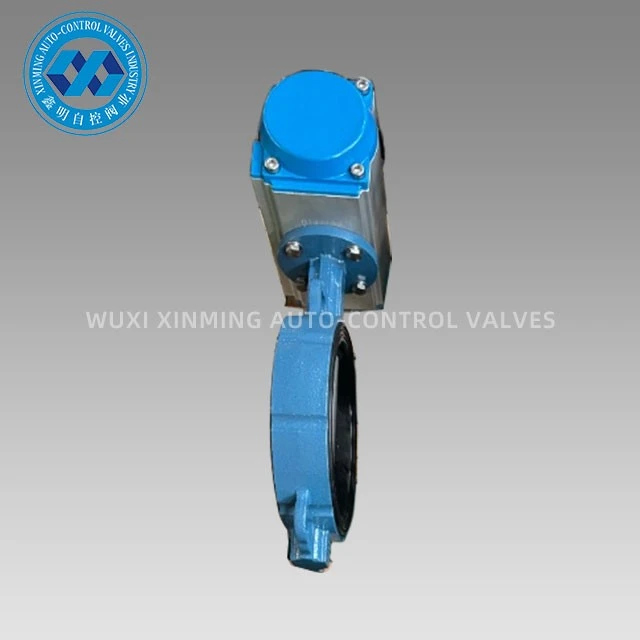

La vanne papillon à commande pneumatique-intègre une vanne papillon à axe central/double excentrique hautes-performances avec un actionneur pneumatique de type à crémaillère et pignon ou à fourche-, permettant une ouverture et une fermeture rapides et un réglage précis à partir de 0-90 degrés en utilisant de l'air comprimé propre. Le corps de la vanne est doté d'un canal d'écoulement en forme de disque - profilé, ce qui entraîne une chute de pression extrêmement faible lorsqu'il est complètement ouvert et un joint sans bulle lorsqu'il est fermé. Spécialement conçu pour les processus automatisés, il répond aux exigences strictes de l’industrie moderne en matière de rapidité, de sécurité et d’efficacité énergétique.
Avantages du produit :
Ouverture et fermeture rapides
Simple-effet inférieur ou égal à 0,5 s, double-effet inférieur ou égal à 1 s, réduisant les coups de bélier et le gaspillage de médias.
Sortie de couple élevée
La structure en fourche fournit jusqu'à 15 000 N·m, entraînant facilement des plaques de vannes DN1200 de grand-diamètre.
Étanchéité longue durée-
Le revêtement en caoutchouc composite EPDM/PTFE maintient zéro fuite ANSI classe VI même après 500 000 cycles.
Ignifuge et anti-statique
Conforme aux normes API 607 et ISO 10497, adapté aux gaz inflammables et aux environnements poussiéreux.
Connexion modulaire
L'actionneur et le corps de vanne utilisent des brides standard ISO 5211 ; le remplacement sur site-des actionneurs électriques/hydrauliques ne prend que 10 minutes.
Économie d'énergie importante
La consommation d'énergie pneumatique-ne représente que 1/3 de celle des actionneurs électriques de mêmes spécifications ; Un réarmement à ressort est disponible en cas de panne de la source d'air, garantissant une position sûre.
Spécifications techniques :
Diamètre : DN40-DN1200 (1½"-48")
Pression : PN6-PN100 / Classe 125-600
Température : -40 degrés ~+200 degrés (type basse-température -60 degrés, type haute température +450 degrés)
Corps de vanne : Fonte ductile, WCB, CF8, CF8M, acier duplex, bronze aluminium
Plaque de valve : CF8, CF8M, revêtement en nylon, Hastelloy
Douille : EPDM, NBR, PTFE, FKM, caoutchouc silicone
Actionneur : Double-effet/ressort de rappel, protection IP66/IP67, antidéflagrant en option-Ex d IIB T6
Connexion : plaquette, cosse, bride, ANSI/JIS/DIN
Taux de fuite : ANSI Classe VI / Niveau à bulle zéro
Contrôle de qualité:
→ Inspection double matériau : analyse spectrale et tests de choc à basse-température
→ Usinage unique-sur centre d'usinage cinq-axes, rondeur inférieure ou égale à 0,02 mm
→ Test de résistance du boîtier 100 % 1,5x PN + 1.1x test d'étanchéité à l'air à basse-pression
→ Calibrage de la course des actionneurs avec laser tracker, rapport de linéarité archivé pendant 5 ans
→ Audits tiers-API 6D, CE, ISO 9001, rapports originaux fournis avec l'envoi
Emballage et livraison :
Emballage et transport : le corps de la vanne et l'actionneur sont chacun enveloppés d'un film antirouille VCI-, et la boîte extérieure est composée de cinq couches de carton ondulé renforcé ; fixé avec des palettes en bois et des sangles en acier en plastique, adapté au transport maritime entre -50 degrés et +70 degrés. La marque d'expédition comprend le numéro de projet et le code QR ; scannez le code pour télécharger le certificat de garantie et la vidéo de test.
Service après-vente :
• Période de garantie de 18 mois, remplacement gratuit en cas de défaut de fabrication.
• Réponse nationale sous 24-heures, arrivée sur site sous 72 heures ; Diagnostic vidéo à l'étranger en 48 heures, pièces de rechange expédiées directement via DHL.
• Dossier de cycle de vie : liste des pièces vulnérables, vidéos de maintenance, formation en ligne.
• Fournit des inspections annuelles et un étalonnage des performances pour garantir un fonctionnement stable des vannes pendant 10+ ans.
Notre force : WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., fondée en 1998, couvre une superficie de 38 000㎡ et a une capacité de production annuelle de 120 000 ensembles de vannes papillon à commande pneumatique-et d'actionneurs associés. Avec des centres d'usinage de DMG Allemagne et MAZAK Japon et un laboratoire de fluides API 6D, notre équipe R&D comprend 26 personnes et détient 42 brevets. Nos produits sont exportés dans 56 pays, fournissant des solutions de vannes pour des projets mondiaux tels que Shell, BASF et Sinopec. Choisissez XINMING, choisissez la fiabilité et l'efficacité !
