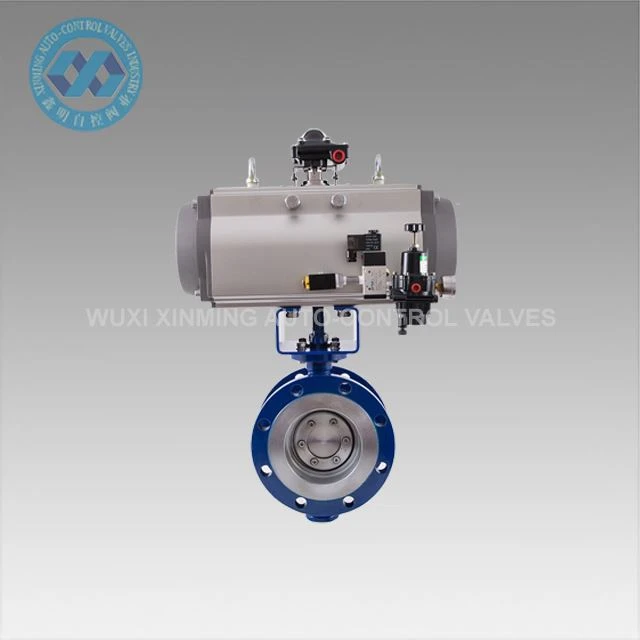

Notre vanne papillon métal sur métal est une solution de contrôle de débit compacte, légère et rentable-qui offre des performances polyvalentes dans diverses applications. Conçu avec une configuration de style plaquette-pour une installation facile des brides, il est particulièrement adapté aux systèmes de tuyauterie-à espace limité dans les services d'eau, d'air, de gaz et de produits chimiques doux. La vanne excelle dans des conditions exigeantes, notamment dans les canalisations à haute-température, haute-pression et conservation de la chaleur-, offrant des fonctions d'ouverture/fermeture fiables et des capacités de réglage précis du débit. Sa conception optimisée combine une structure compacte, un faible encombrement et une construction légère avec un fonctionnement flexible pour une utilisation pratique dans divers environnements industriels.

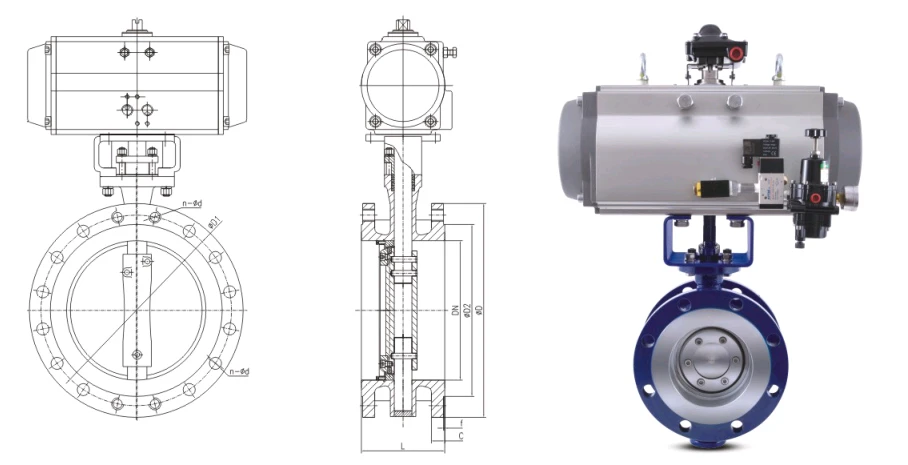

Paramètre technique :
| Diamètre nominal DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | Hmm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Norme exécutive | Champ d'application | |||
| Conception et fabrication | JB/T8527,GB/T12224,API609,ASME B16.34 etc.Standard | Diamètre nominal | DN50-DN3600 2"-144" |
Différentes vannes ont des dimensions différentes. Veuillez appeler pour plus de détails |
| Bride de raccordement | GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 etc.Standard | Pression nominale | PN2.5-PN260 Classe150-Class1500 | |
| Longueur de la structure | GB/T12221API609 IS05752, etc.Standard | Plage de température | -196C-600C | |
| Inspection et expérimentation | JB/T9092 GB/T26480 API598 IS05208 etc.Standard | Méthode de connexion | Type de bride, type soudé bout à bout, type de plaquette, type de cosse, etc. | |
| Matériau du corps | Acier au carbone, acier au chrome-molybdène, acier inoxydable austénitique, acier inoxydable duplex, alliage de titane, Hastelloy, Monel, etc. | |||
Caractéristiques du produit :
Joint métallique de qualité supérieure : le siège et le disque en acier inoxydable trempé garantissent un arrêt fiable-même après une utilisation prolongée.
Conception à haute-température/haute-pression : convient aux services jusqu'à 650 degrés et aux pressions nominales ANSI classe 600
Compact et léger : 30 % plus léger que les robinets-vannes de caractéristiques comparables
Débit bidirectionnel : excellentes performances d'étanchéité dans les deux sens d'écoulement
Avantages de conception :
La conception à triple-décalage évite l'usure et garantit l'absence de fuite.
Construction coupe-feu-conforme aux normes API 607/6FA
Le faible couple de fonctionnement réduit les besoins en actionneurs
Fonctionnement sans entretien-avec longue durée de vie
Applications typiques :
Procédés de raffinerie et pétrochimiques
Systèmes à vapeur pour centrales électriques
Transmission de gaz à haute-température
Traitement chimique avec des produits abrasifs
