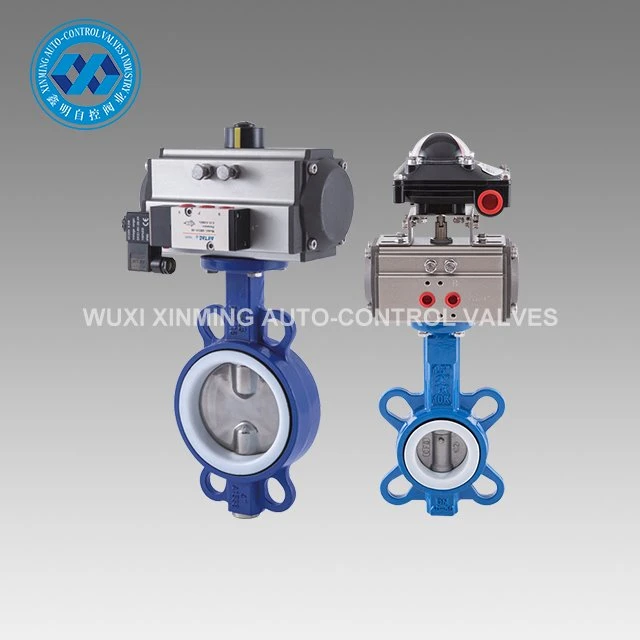

La vanne papillon en fonte ductile est une simple vanne de régulation, et elle peut également être utilisée pour le contrôle marche-arrêt des fluides de pipeline à basse-pression. Pour démarrer et arrêter automatiquement le débit plus rapidement que les vannes motorisées-qui fonctionnent à l'air comprimé. Vous devez contrôler l'air arrivant à l'actionneur à l'aide de la vanne pilote électrique incluse ou d'une vanne marche/arrêt manuelle. Les vannes ne nécessitent pas de chute de pression minimale entre l'entrée et la sortie pour fonctionner.
Détails du produit :
| Nom du produit | Vanne papillon en fonte ductile |
| Nom de la marque | XM et OEM sont également acceptés |
| Taille de la vanne papillon | 25mm-1000mm |
| Attestation | CE, ATEX, SIL3, ISO9001:2016 |
| Type de vanne | Papillon |
| À utiliser avec | Eau, pétrole, air, gaz naturel, vapeur, eau potable |
| Matériau du joint | métal-sur-métal |
| Spécifications respectées | API609 |

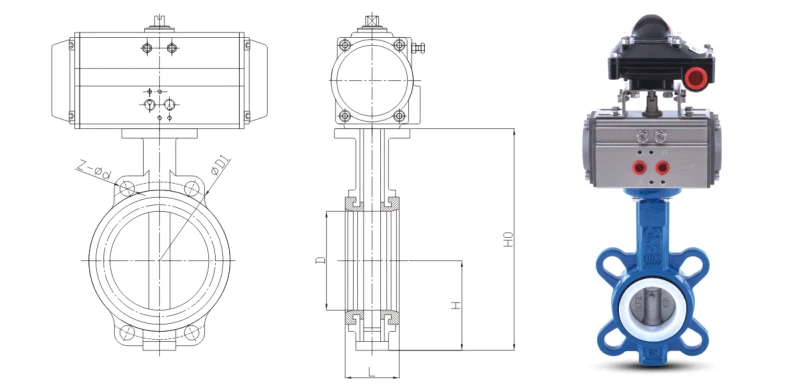

Paramètre technique :
| Diamètre nominal | D (mm) | D1 (mm) | Hmm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | pouce | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Conception et fabrication de vannes | Selon la norme GB/T12238 | ||||||
| Taille de bride de vanne | Selon la norme GB/T9113, GB/T17241.6 | ||||||
| Longueur structurelle de la vanne | Selon la norme GB/T12221 | ||||||
| Inspection et expérimentation des vannes | Selon la norme GB/T13927 | ||||||
Caractéristiques du produit :
• Haute-pression zéro fuite : quatre types de sièges de soupape vulcanisés : EPDM/Viton®/NBR/PTFE, étanchéité bidirectionnelle-niveau de bulle, jusqu'à 16 bars.
• Léger : le poids du même calibre ne représente que 30 à 40 % de celui d'un robinet à tournant sphérique, ce qui réduit les coûts de support des canalisations.
• Longue durée de vie : la tige de valve est en acier inoxydable duplex 416/316 SS et le roulement utilise une douille métallique autolubrifiante-non-pour éviter le grippage.
• Respectueux de l'isolation : la conception à col allongé peut être recouverte d'une couche d'isolation de 2 pouces, adaptée aux canalisations CVC et extérieures.
• Entraînements multiples : poignées, réducteurs, actionneurs électriques, pneumatiques et hydrauliques, tous connectés selon les brides standard ISO 5211.
• Certifications complètes : WRAS, permis d'eau potable ACS, par API-609, BS EN 593 et ISO 5752.
Notre prestation :
1) Hotline 7x24 heures
2) Contrôle de qualité strict
3) Bonne qualité à un prix avantageux
4) Excellent service après-
5) Assistance technique en ligne
6) Délai de livraison rapide
Applications du produit :
• Réseaux de canalisations d'eau chaude et froide, d'eau de mer, d'égouts et de vapeur
• Systèmes de climatisation CVC, chauffage urbain
• Industrie pétrolière, chimique, alimentaire, pharmaceutique et construction navale
• Fluides-de qualité alimentaire : boissons, alcool, eau purifiée
• Gaz et vide : gaz, air comprimé, systèmes de vide
À propos de nous:
Wuxi Xinming Auto-control Valves Co., Ltd. se spécialise dans la fabrication d'actionneurs pneumatiques et de vannes de régulation automatiques de la série XM certifiés ISO9001, conformes aux normes ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Avec des capacités de R&D et des installations de production avancées, nos produits servent diverses industries, notamment les centrales pétrolières et gazières, chimiques et électriques, incarnant notre engagement envers « la technologie d'abord, l'excellence de la qualité » grâce à des solutions innovantes et des performances fiables. Si vous avez besoin d’une vanne papillon en fonte ductile, veuillez nous contacter.
