Les vannes à billes sont des composants essentiels dans diverses applications industrielles, fournissant une fermeture et un contrôle de débit fiables. L'efficacité et l'efficacité d'une valve à billes dépendent largement de son actionneur, qui est responsable de l'ouverture et de la fermeture de la valve. En tant que fournisseur de soupape de balle leader, nous comprenons l'importance de choisir le bon actionneur pour vos besoins spécifiques. Dans cet article de blog, nous explorerons les différents types d'actionneurs de soupape de balle disponibles sur le marché.
Actionneurs manuels
Les actionneurs manuels sont les actionneurs les plus simples et les plus efficaces - le plus efficace des actionneurs de vanne. Ils sont exploités à la main, utilisant généralement un levier ou un volant.
Levier des actionneurs
Les actionneurs de levier sont couramment utilisés pour les vannes à billes de petite taille à moyenne. Ils offrent un virage rapide à 90 degrés pour ouvrir ou fermer la vanne. Le levier peut être facilement déplacé par un opérateur, ce qui le rend idéal pour les applications où les vannes doivent être ajustées fréquemment. Par exemple, en laboratoire où un contrôle de liquide à petite échelle est requis, les vannes à billes à levier sont un choix populaire.
Actionneurs à roue à main
Les actionneurs à roues à main conviennent aux plus grandes vannes à billes ou vannes qui nécessitent plus de couple pour fonctionner. En faisant tourner le volant, l'opérateur peut progressivement ouvrir ou fermer la vanne. Les vannes à billes à roues à main sont souvent utilisées dans les processus industriels où un contrôle précis est nécessaire, comme dans les usines chimiques ou les installations de traitement de l'eau.
L'un des avantages des actionneurs manuels est leur simplicité et leur faible coût. Ils ne nécessitent aucune source d'alimentation externe, ce qui les rend fiables dans les zones où l'alimentation est instable ou indisponible. Cependant, le fonctionnement manuel peut être intensif en main-d'œuvre, en particulier pour les grandes vannes ou dans les applications où les vannes doivent être utilisées fréquemment.
Actionneurs pneumatiques
Les actionneurs pneumatiques utilisent de l'air comprimé pour faire fonctionner la vanne à billes. Ils sont largement utilisés dans les applications industrielles en raison de leur fonctionnement à grande vitesse, de leur fiabilité et de leur capacité à fournir une grande quantité de couple.
Actionneurs pneumatiques doublement
Les actionneurs pneumatiques à double action utilisent de l'air comprimé pour ouvrir et fermer la valve. Lorsque l'air est fourni d'un côté de l'actionneur, la valve s'ouvre et lorsque l'air est fourni de l'autre côté, la valve se ferme. Ce type d'actionneur convient aux applications où un contrôle rapide et précis de la position de la vanne est nécessaire. Par exemple, dans une usine de fabrication où l'écoulement d'un liquide ou d'un gaz doit être ajusté rapidement en réponse à un changement dans les conditions de production.
Printemps - Retourne-actionneurs pneumatiques
Spring - Les actionneurs pneumatiques de retour utilisent de l'air comprimé pour ouvrir la vanne et un ressort pour le fermer. En cas de perte de pression atmosphérique, le ressort fermera automatiquement la vanne, offrant une fonction de défaillance. Cela les rend idéaux pour les applications où la sécurité est une préoccupation, comme dans les pipelines pétrolières et gazières.
Les actionneurs pneumatiques sont relativement faciles à installer et à entretenir. Ils conviennent également à une utilisation dans des environnements dangereux car ils ne produisent pas d'étincelles électriques. Cependant, ils nécessitent une source fiable d'air comprimé, ce qui peut augmenter le coût global du système.
Actionneurs électriques
Les actionneurs électriques utilisent un moteur électrique pour faire fonctionner la vanne à billes. Ils offrent un contrôle précis et peuvent être facilement intégrés dans des systèmes de contrôle automatisés.
Actionneurs électriques multiples
Les actionneurs électriques multiples sont utilisés pour les vannes qui nécessitent plusieurs tours pour s'ouvrir ou se fermer, tels que les vannes à billes de grande diamètre. Le moteur électrique entraîne une boîte de vitesses, qui à son tour tourne la tige de soupape. Ces actionneurs sont capables de fournir un couple élevé et peuvent être utilisés dans des applications où un positionnement précis est nécessaire.
Quarter - Turn Electric Actorator
Quartier - Les actionneurs électriques de virage sont conçus pour les vannes à billes qui nécessitent un virage à 90 degrés pour s'ouvrir ou se fermer. Ils sont compacts et peuvent être utilisés dans un large éventail d'applications, de la plomberie résidentielle à petite échelle aux processus industriels à grande échelle.
Les actionneurs électriques offrent plusieurs avantages, notamment un contrôle précis, une intégration facile aux systèmes d'automatisation et la possibilité de fonctionner dans des emplacements éloignés. Cependant, ils nécessitent une source d'énergie électrique fiable, et leur coût initial est généralement plus élevé que celui des actionneurs pneumatiques ou manuels.
Actionneurs hydrauliques
Les actionneurs hydrauliques utilisent du liquide hydraulique pour faire fonctionner la vanne à billes. Ils sont capables de fournir un couple très élevé, ce qui les rend adaptés aux applications industrielles à grande échelle.
Actionneurs hydrauliques linéaires
Les actionneurs hydrauliques linéaires convertissent la pression hydraulique en mouvement linéaire pour ouvrir ou fermer la valve. Ils sont souvent utilisés dans des applications où une grande force doit être appliquée sur une courte distance, comme dans les vannes industrielles lourdes.
Actionneurs hydrauliques rotatifs
Les actionneurs hydrauliques rotatifs convertissent la pression hydraulique en mouvement rotatif. Ils sont couramment utilisés pour les vannes à billes qui nécessitent un virage à 90 degrés pour s'ouvrir ou fermer. Les actionneurs hydrauliques rotatifs peuvent fournir un couple élevé et conviennent aux applications où un fonctionnement rapide est nécessaire.
Les actionneurs hydrauliques sont connus pour leur puissance élevée et leur fiabilité. Cependant, ils ont besoin d'une unité de puissance hydraulique, qui peut être complexe et coûteuse à installer et à entretenir.
Choisir le bon actionneur
Lors du choix d'un actionneur de soupape à billes, plusieurs facteurs doivent être pris en compte.
Exigences de taille et de couple de la vanne

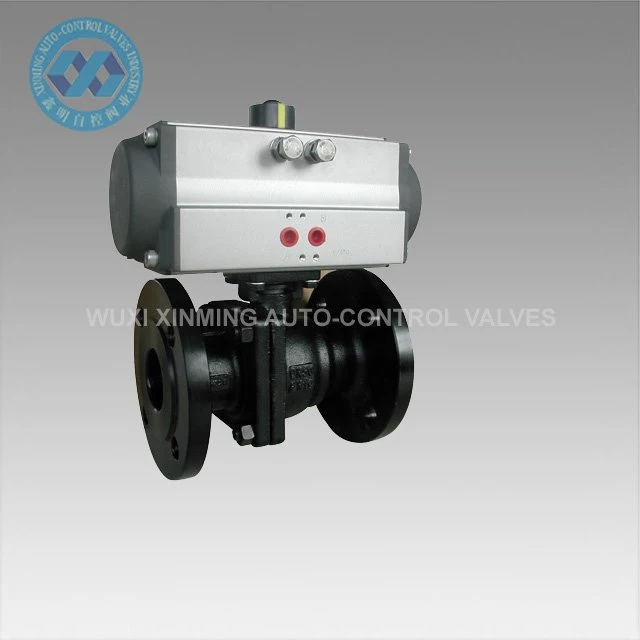

La taille de la soupape à billes et le couple requis pour le faire fonctionner sont des facteurs importants. Les vannes plus grandes nécessitent généralement des actionneurs avec une sortie de couple plus élevée. Par exemple, un grand diamètre [valve à billes WCB] ((/ ball-valve / wcb-ball-valve.html) peut avoir besoin d'un actionneur hydraulique ou électrique pour fournir le couple nécessaire.
Environnement de fonctionnement
L'environnement d'exploitation joue également un rôle crucial dans la sélection de l'actionneur. Dans les environnements dangereux, tels que ceux avec des gaz explosifs ou des produits chimiques, des actionneurs pneumatiques ou hydrauliques peuvent être préférés car ils ne produisent pas d'étincelles électriques. Dans les zones avec une alimentation électrique instable, les actionneurs manuels ou pneumatiques peuvent être plus appropriés.
Exigences de contrôle
Le niveau de contrôle requis est une autre considération importante. Si un contrôle précis de la position de la valve est nécessaire, les actionneurs électriques peuvent être le meilleur choix. Pour les applications où une opération rapide sur - Off est requise, les actionneurs pneumatiques ou hydrauliques peuvent être plus appropriés.
Coût
Le coût est toujours un facteur dans toute décision d'achat. Les actionneurs manuels sont l'option la plus coûteuse, suivie des actionneurs pneumatiques. Les actionneurs électriques et hydrauliques sont généralement plus chers, mais ils offrent des fonctionnalités et des capacités supplémentaires.

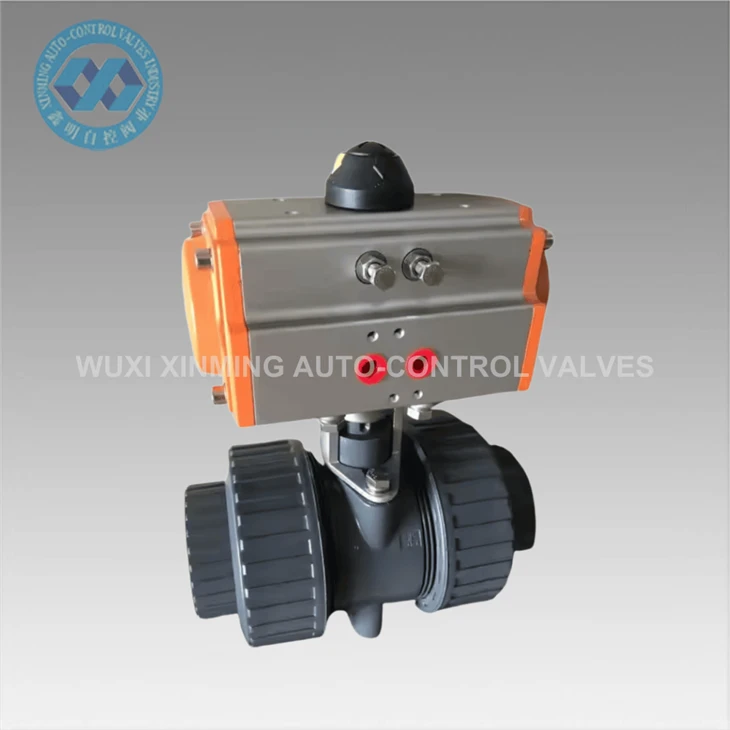

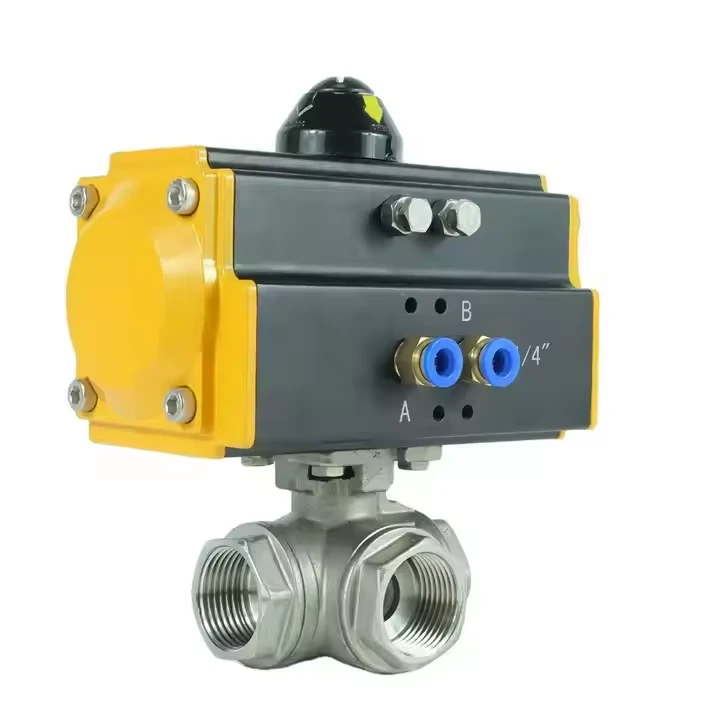

En tant que fournisseur de soupape à billes, nous proposons une large gamme de vannes à billes, y compris [la vanne à billes de sceau Soft économique] ((/ / balle-valve / économie-soft-seal-ball-valve.html) et [Double à manches polyvinyl-chlorure de valve] (/ ball-valve / double-sleeve-polyvinyle-chlorure Répondez à vos besoins spécifiques.
Si vous êtes intéressé par nos vannes et actionneurs à billes, nous vous invitons à nous contacter pour une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à choisir les bons produits pour votre demande et à vous offrir un devis compétitif.
Références
- "Handbook Valve", par Tom G. Shouse.
- "Valves industrielles: sélection et dimensionnement", par Mk Razdan.
- Divers documents techniques des principaux fabricants de vannes.
