En tant que fournisseur de vannes à billes à haute teneur en douceur, j'ai vu de première main l'importance de maîtriser les mécanismes d'ouverture et de clôture de ces composants essentiels. Les soupapes à billes de scellon souple sont largement utilisées dans diverses industries, du traitement de l'eau au traitement chimique, en raison de leurs performances d'étanchéité fiables et de leur facilité de fonctionnement. Dans cet article de blog, je partagerai quelques idées sur la façon de contrôler efficacement l'ouverture et la fermeture d'une valve à billes à haute teneur en douceur.
Comprendre les bases des vannes à billes à haute teneur en douceur
Avant de plonger dans les méthodes de contrôle, il est crucial de comprendre la structure de base et le principe de travail d'une vanne à billes à haute teneur en douceur. Une vanne à billes de scellon doux typique se compose d'une balle avec un alésage, une tige, un siège et un corps. La balle est le composant central qui contrôle l'écoulement de fluide. Lorsque la balle tourne à 90 degrés, l'alésage s'aligne sur le chemin d'écoulement, permettant au fluide de passer (position ouverte). Inversement, lorsque la balle est tournée en arrière de 90 degrés, l'alésage est perpendiculaire au chemin d'écoulement, bloquant le débit de fluide (position fermée).
Le joint souple, généralement composé de matériaux comme PTFE (polytétrafluoroéthylène) ou NBR (caoutchouc nitrile butadiène), fournit un joint serré entre la balle et le siège, empêchant les fuites. Ce mécanisme d'étanchéité rend les soupapes à billes de scellon souple adaptées aux applications où une fuite nulle est requise.
Contrôle manuel
Le contrôle manuel est la méthode la plus simple et la plus simple pour faire fonctionner une vanne à billes de scellon souple. Il s'agit d'utiliser un volant ou un levier pour faire pivoter la tige, ce qui tourne à son tour la balle. Le contrôle manuel est couramment utilisé dans les applications à petite échelle ou lorsque l'automatisation n'est pas nécessaire.
Pour ouvrir une soupape à billes à suceur souples à commande manuelle, tournez le volant ou le levier dans le sens des aiguilles d'une montre (dans la plupart des cas) jusqu'à ce que la vanne atteigne la position entièrement ouverte. Vous pouvez généralement ressentir une légère résistance lorsque la valve est complètement ouverte, indiquant que la balle est alignée sur le chemin d'écoulement. Pour fermer la vanne, tournez le volant ou le levier dans le sens antihoraire jusqu'à ce que la soupape soit complètement fermée. Encore une fois, vous pouvez ressentir une légère augmentation de la résistance lorsque la vanne est complètement fermée.
Le contrôle manuel présente ses avantages, tels que la simplicité, le faible coût et la maintenance facile. Cependant, il a également des limites, en particulier dans les applications à grande échelle ou à haute pression, où le fonctionnement manuel peut prendre du temps et exigeant physiquement.
Actionnement électrique
L'actionnement électrique est un choix populaire pour contrôler les vannes à billes de scellon en douceur dans des environnements industriels. Un actionneur électrique est un dispositif qui convertit l'énergie électrique en mouvement mécanique pour ouvrir et fermer la valve. Il offre plusieurs avantages, notamment un contrôle précis, un fonctionnement à distance et la possibilité de s'intégrer aux systèmes d'automatisation.
Il existe deux principaux types d'actionneurs électriques: le multi-tour et le quart de tour. Les actionneurs multi-tours sont utilisés pour les vannes qui nécessitent plusieurs rotations de la tige pour s'ouvrir ou se fermer, tandis que les actionneurs de virage en quarts sont conçus pour des vannes qui n'ont besoin que d'une rotation à 90 degrés, telles que les vannes à billes à haute teneur en douceur.
Pour faire fonctionner une vanne à billes à haute teneur en douceur avec un actionneur électrique, vous devez généralement connecter l'actionneur à une source d'alimentation et à un système de contrôle. Le système de contrôle peut être un simple interrupteur ON / OFF ou un contrôleur logique programmable plus sophistiqué (PLC) qui permet un contrôle précis de la vitesse, de la position et du timing de l'ouverture et de la clôture de la valve.
Lorsque vous utilisez un actionneur électrique, il est important de s'assurer que l'actionneur est correctement dimensionné et configuré pour la vanne. Cela comprend la sélection de la cote de couple, de la vitesse et de la tension appropriées pour répondre aux exigences de la vanne. De plus, l'entretien régulier et l'inspection de l'actionneur sont nécessaires pour assurer son fonctionnement fiable.
Actionnement pneumatique
L'actionnement pneumatique est une autre méthode courante pour contrôler les soupapes à billes de scellon souple. Un actionneur pneumatique utilise de l'air comprimé pour générer la force nécessaire pour ouvrir et fermer la vanne. Il est connu pour son temps de réponse rapide, sa sortie de couple élevée et son aptitude aux environnements dangereux.
Les actionneurs pneumatiques peuvent être à double action ou à un retour printanier. Les actionneurs à double action utilisent de l'air comprimé pour ouvrir et fermer la valve, tandis que les actionneurs de retour à ressort utilisent de l'air comprimé pour ouvrir la valve et un ressort pour le fermer.
Pour faire fonctionner une vanne à billes à haute teneur en douceur avec un actionneur pneumatique, vous devez connecter l'actionneur à une alimentation à air comprimé et à une vanne de commande. La vanne de commande régule le flux d'air comprimé vers l'actionneur, vous permettant de contrôler l'ouverture et la fermeture de la vanne.
L'un des principaux avantages de l'actionnement pneumatique est sa capacité à fournir un fonctionnement à sécurité. En cas de défaillance de puissance ou de perte d'air comprimé, un actionneur de retour à ressort fermera automatiquement la vanne, empêchant l'écoulement de fluide. Cette fonctionnalité fait de l'actionnement pneumatique un choix populaire dans les applications où la sécurité est une priorité absolue.
Actionnement hydraulique
L'actionnement hydraulique est généralement utilisé dans des applications où un couple élevé et un contrôle précis sont nécessaires, comme dans les processus industriels à grande échelle ou les opérations de pétrole et de gaz offshore. Un actionneur hydraulique utilise du liquide hydraulique pour générer la force nécessaire pour ouvrir et fermer la vanne.
Les systèmes d'actionnement hydrauliques sont constitués d'une pompe hydraulique, d'une valve de commande et d'un actionneur. La pompe hydraulique fait pression sur le liquide hydraulique, qui est ensuite dirigé vers l'actionneur par la vanne de commande. L'actionneur convertit l'énergie hydraulique en mouvement mécanique pour ouvrir et fermer la valve.
L'actionnement hydraulique offre plusieurs avantages, notamment une production de force élevée, un contrôle précis et la capacité de fonctionner dans des environnements difficiles. Cependant, il nécessite également un système plus complexe et coûteux par rapport à d'autres méthodes d'actionnement, et une maintenance appropriée est essentielle pour garantir son fonctionnement fiable.
Choisir la bonne méthode d'actionnement
Lors du choix d'une méthode d'actionnement pour une vanne à billes à haute teneur en douceur, plusieurs facteurs doivent être pris en compte, y compris les exigences de l'application, la taille et le type de la valve, l'environnement de fonctionnement et le budget.
- Exigences de demande:Considérez le débit, la pression, la température et les milieux du fluide contrôlé. Par exemple, dans les applications où l'ouverture et la fermeture rapides sont nécessaires, l'actionnement pneumatique ou électrique peut être plus approprié. Dans les applications où un couple élevé est nécessaire, l'actionnement hydraulique peut être le meilleur choix.
- Taille et type de soupape:La taille et le type de la valve peuvent également influencer le choix de la méthode d'actionnement. Les vannes plus grandes nécessitent généralement plus de couple pour fonctionner, donc un actionneur plus puissant peut être nécessaire. De plus, certaines vannes peuvent avoir des exigences spécifiques pour l'actionnement, comme un certain type de connexion ou de montage.
- Environnement de fonctionnement:L'environnement de fonctionnement, y compris des facteurs tels que la température, l'humidité et la présence de substances dangereuses, peuvent affecter les performances et la durabilité de l'actionneur. Par exemple, dans un environnement corrosif, un actuateur en acier inoxydable ou en revêtement peut être nécessaire. Dans une zone dangereuse, un actionneur à l'épreuve des explosions peut être nécessaire.
- Budget:Le coût du système d'actionnement est également une considération importante. Le contrôle manuel est l'option la plus rentable, mais elle peut ne pas convenir à toutes les applications. Les systèmes d'actionnement électriques, pneumatiques et hydrauliques peuvent varier considérablement en coût, en fonction de la taille, du type et des caractéristiques de l'actionneur.
Conclusion
Il est essentiel de contrôler l'ouverture et la fermeture d'une soupape à billes à haute teneur en douceur pour garantir le fonctionnement efficace et fiable de divers processus industriels. En comprenant les différentes méthodes d'actionnement disponibles et en choisissant la bonne pour votre application, vous pouvez optimiser les performances de votre vanne et minimiser le risque de fuite et d'autres problèmes.
En tant que fournisseur de vannes à billes à haute teneur en douceur, nous proposons une large gamme de produits et d'options d'actionnement pour répondre à vos besoins spécifiques. Que vous ayez besoin d'une vanne à commande manuelle pour une application à petite échelle ou un système automatisé pour une grande usine industrielle, nous avons l'expertise et l'expérience pour vous fournir la bonne solution.
Si vous êtes intéressé à en savoir plus sur nos vannes à billes à secouer ou à avoir des questions sur le contrôle des soupapes, n'hésitez pas àContactez-nous. Notre équipe d'experts est prête à vous aider avec vos besoins en matière d'approvisionnement et à vous aider à trouver la meilleure vanne pour votre application.
Références
- "Valve Handbook", par Clark Wright.
- «Valves industrielles: un guide pratique», par Tom Jenkins.
- Manuels du fabricant et documentation technique pour les vannes à billes et les actionneurs à haute teneur en douceur.
Pour plus d'informations sur nos produits, vous pouvez consulter les liens suivants:
- Valve de commande de débit en Chine avec Neles NE724 NE726 Positionneur de soupape

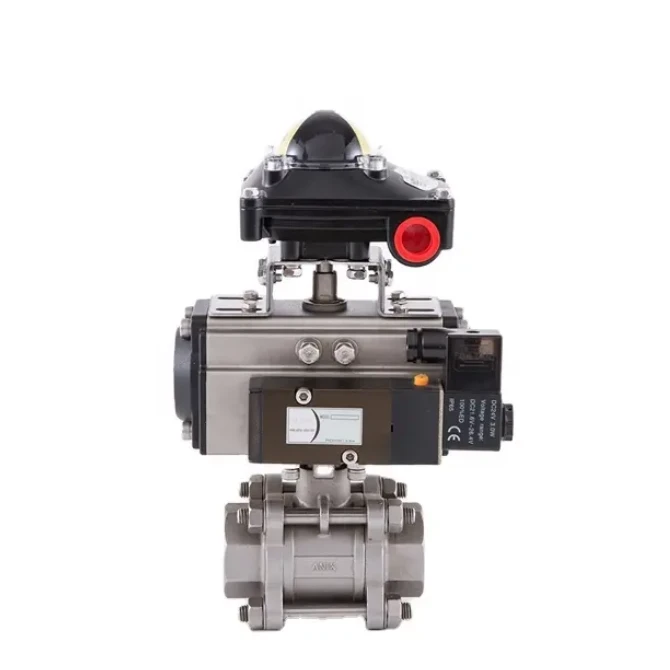

- Vanne à billes isolée pneumatique
