L'installation d'une vanne papillon à cosse dans une canalisation verticale est une tâche qui nécessite une planification et une exécution minutieuses. En tant que fournisseur de confiance de vannes papillon à oreilles, nous possédons une vaste expérience dans ce domaine et sommes là pour vous guider tout au long du processus. Dans cet article de blog, nous vous guiderons à travers les étapes d'installation d'une vanne papillon à cosse dans une canalisation verticale, de la préparation aux tests finaux.
Étape 1 : Préparation
Avant de commencer le processus d’installation, vous devez rassembler tous les matériaux et outils nécessaires. Cela comprend la vanne papillon à ergot elle-même, les composants du pipeline, les joints, les boulons, les écrous, une clé dynamométrique, un coupe-tube, une lime et tout autre outil spécifique à votre installation.
Assurez-vous que la vanne et tous les composants de la canalisation sont propres et exempts de tout débris susceptible de gêner l'installation ou le fonctionnement de la vanne. Vérifiez les dimensions de la vanne et de la canalisation pour vous assurer qu'elles sont compatibles. La vanne doit être bien ajustée dans le pipeline et les trous des brides doivent être correctement alignés.
Étape 2 : Positionnement de la vanne
L'étape suivante consiste à positionner la vanne dans la canalisation verticale. Commencez par couper la canalisation à l’endroit où la vanne sera installée. Assurez-vous que la coupe est droite et propre pour garantir une bonne étanchéité. Utilisez une lime pour lisser les bords du tuyau coupé afin d'éviter tout dommage aux joints.
Lors du positionnement de la vanne, il est important de noter que les vannes papillon à ergots sont conçues pour être installées en position verticale avec la tige en orientation horizontale. Cela permet un contrôle correct du débit et un fonctionnement facile de la vanne. Positionnez la vanne entre les deux sections du pipeline, en vous assurant que les brides de la vanne sont alignées avec celles du tuyau.
Étape 3 : Installation des joints
Les joints sont essentiels pour éviter les fuites dans la connexion vanne-tuyau. Placez un joint de chaque côté de la vanne, en alignant les trous du joint avec les trous de la bride. Assurez-vous que le joint est centré et couvre toute la face de la bride. Utilisez un matériau de joint de haute qualité compatible avec le fluide transporté dans la canalisation et les conditions de fonctionnement.
Étape 4 : Boulonner la vanne
Une fois les joints en place, il est temps de boulonner la vanne au pipeline. Insérez les boulons dans les trous de la bride, en veillant à utiliser la taille et le type de boulons corrects. Placez un écrou sur chaque boulon et serrez-les à la main pour maintenir la valve en place.
Une fois tous les boulons serrés à la main, utilisez une clé dynamométrique pour serrer les boulons au couple recommandé par le fabricant. Le serrage des boulons uniformément et au couple correct est essentiel pour une bonne étanchéité et pour éviter d'endommager la vanne et les joints. Assurez-vous de suivre un motif en étoile lors du serrage des boulons pour garantir une répartition uniforme de la pression.
Étape 5 : Connexion de l'actionneur (le cas échéant)

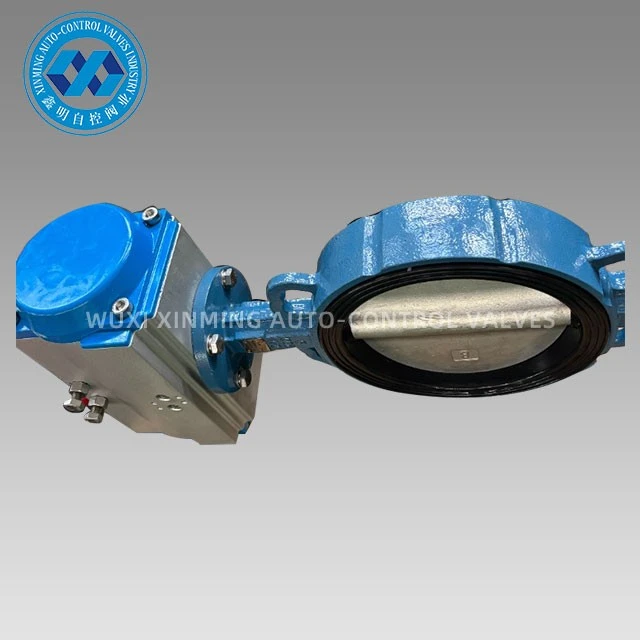

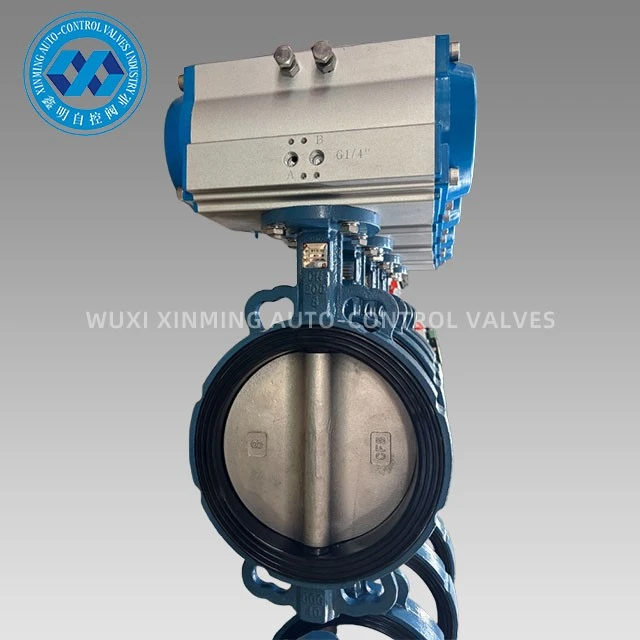

Si votre vanne papillon à ergot est équipée d'un actionneur, tel qu'unVanne papillon actionnée par actionneur pneumatique, l'étape suivante consiste à connecter l'actionneur à la vanne. Suivez les instructions du fabricant pour installer l'actionneur, ce qui implique généralement de fixer l'actionneur à la tige de la vanne et de connecter les conduites d'alimentation en air ou le câblage électrique.
Assurez-vous que l'actionneur est correctement aligné et fixé à la vanne pour garantir un fonctionnement fluide. Testez l'actionneur pour vous assurer qu'il ouvre et ferme la vanne correctement et que l'indicateur de position sur l'actionneur correspond à la position réelle du disque de la vanne.
Étape 6 : tester l'installation
Une fois la vanne installée et l'actionneur connecté (le cas échéant), il est temps de tester l'installation. Fermez la vanne et mettez le pipeline sous pression à la pression de service. Vérifiez s'il y a des fuites autour des brides de la vanne, des joints ou des connexions de l'actionneur. Si vous détectez des fuites, serrez davantage les boulons ou remplacez les joints si nécessaire.
Ouvrez et fermez la vanne plusieurs fois pour assurer un fonctionnement fluide. Vérifiez la capacité de la vanne à réguler le débit et ses performances d'étanchéité. Si la vanne ne fonctionne pas correctement ou s'il y a des problèmes avec le contrôle du débit, inspectez la vanne et l'actionneur pour détecter tout problème mécanique ou désalignement.
Étape 7 : Finalisation de l'installation
Une fois l’installation testée et approuvée, effectuez les derniers ajustements nécessaires. Nettoyez la zone d'installation et retirez tous les outils ou débris. Étiquetez la vanne et le pipeline pour une identification facile et un entretien futur.
Nous proposons également une large gamme d'autres vannes papillon, telles queVanne papillon pneumatique de déclencheur de catégorie hygiénique de gaufretteetVanne papillon sanitaire pneumatique, qui conviennent à diverses applications dans différentes industries.
Pour ceux qui cherchent à acheter
Si vous avez besoin de vannes papillon à cosses ou de l'un de nos autres produits, nous vous encourageons à entamer une conversation avec nous. Notre équipe d'experts connaît bien la technologie des vannes et peut fournir des conseils détaillés sur la sélection, l'installation et la maintenance des produits. Nous travaillerons avec vous pour comprendre vos besoins spécifiques et garantir que vous obtenez la meilleure solution pour votre projet. Que vous soyez impliqué dans une application industrielle à petite échelle ou dans un projet d'infrastructure à grande échelle, nous sommes là pour vous aider à chaque étape du processus. Contactez-nous pour démarrer la discussion sur l’approvisionnement.
Références
- "Manuel des vannes", Association des fabricants de vannes
- Manuels de produits fournis par les fabricants de vannes papillon à cosse et d'actionneurs.
