L'installation d'une vanne papillon dans une canalisation verticale est une tâche qui nécessite une planification et une exécution minutieuses. En tant que fournisseur de confiance de vannes papillon, nous comprenons l’importance de vous fournir des conseils complets sur ce processus. Dans ce blog, nous vous guiderons à travers les étapes d'installation d'une vanne papillon dans une canalisation verticale, garantissant ainsi une installation réussie et efficace.
1. Préparation préalable à l'installation
Évaluation du pipeline
Avant d’installer la vanne papillon, il est essentiel d’évaluer minutieusement la canalisation verticale. Vérifiez le diamètre du pipeline, le matériau et les conditions de fonctionnement auxquelles il sera soumis, telles que la pression, la température et le type de fluide qui le traverse. La valve que vous choisissez doit être compatible avec ces facteurs. Par exemple, si vous avez affaire à une canalisation transportant des fluides corrosifs, une vanne fabriquée dans des matériaux résistants à la corrosion comme l'acier inoxydable serait appropriée.
Sélection des vannes

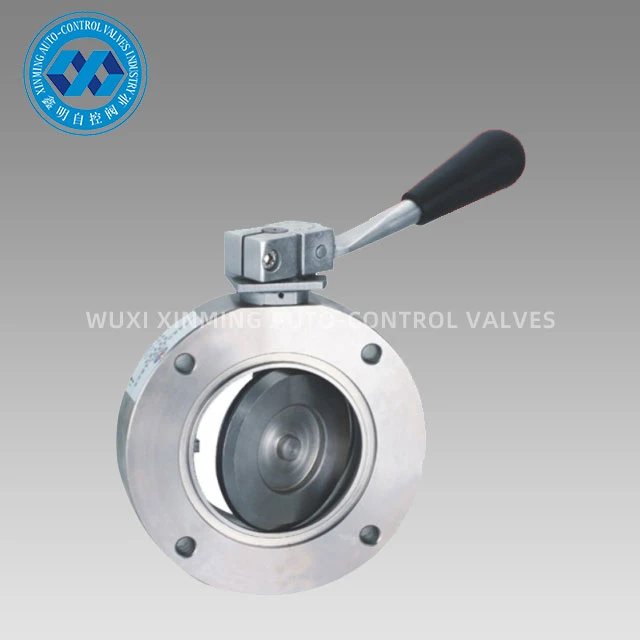

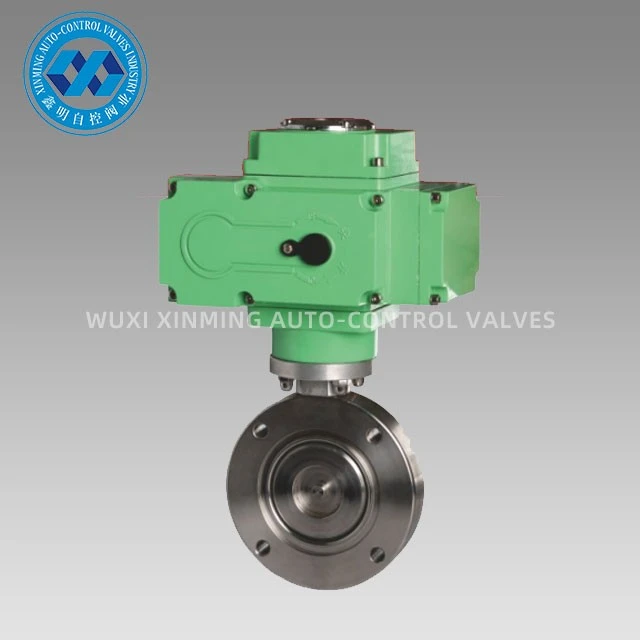

En tant que fournisseur de vannes papillon, nous proposons une large gamme de vannes pour répondre à divers besoins. Vous pouvez considérer notreVanne papillon à bride simple et double action personnalisée, ce qui offre une flexibilité de fonctionnement. Si votre application implique un environnement sous vide, notreVanne papillon à videserait un choix idéal. Pour les industries ayant des exigences élevées en matière d'hygiène, telles que l'agroalimentaire ou la pharmacie, notreVanne papillon sanitaireest conçu pour répondre aux normes strictes.
Rassembler des outils et des matériaux
Rassemblez tous les outils et matériaux nécessaires à l’installation. Vous aurez besoin d'une clé ou d'un jeu de douilles pour serrer les boulons, d'un ruban à mesurer pour assurer un bon alignement, de joints pour un joint étanche et d'équipements de sécurité tels que des gants et des lunettes de sécurité.
2. Inspection des vannes
Inspection visuelle
Inspectez la vanne papillon pour détecter tout dommage visible, tel que des fissures, des bosses ou des rayures. Vérifiez le disque, la tige et les joints pour vous assurer qu'ils sont en bon état. Tout dommage à ces composants peut affecter les performances de la vanne et entraîner des fuites ou un dysfonctionnement.
Test de fonctionnement
Avant l'installation, effectuez un test de fonctionnement sur la vanne. Faites pivoter la poignée de la vanne ou l'actionneur sur toute sa plage de mouvement pour garantir un fonctionnement fluide. Le disque doit s'ouvrir et se fermer librement sans aucune contrainte.
3. Préparation des pipelines
Nettoyage du pipeline
Nettoyez soigneusement le pipeline vertical pour éliminer tout débris, saleté ou rouille. Cela garantit une surface propre et uniforme pour l'installation de la vanne et empêche tout corps étranger de pénétrer dans la vanne et de causer des dommages. Vous pouvez utiliser un cure-pipe ou une brosse métallique à cet effet.
Marquage de l'emplacement d'installation
Marquez l'emplacement exact sur la canalisation où la vanne papillon sera installée. Mesurez la longueur de la vanne et marquez les positions correspondantes sur le pipeline. Assurez-vous qu'il y a suffisamment d'espace de chaque côté de la vanne pour un accès facile pendant la maintenance.
Couper le pipeline (si nécessaire)
Si la canalisation doit être coupée pour accueillir la vanne, utilisez un coupe-tube approprié. Effectuez une coupe nette et droite pour assurer un bon alignement avec la valve. Après la découpe, ébavurez les bords de la canalisation pour éviter d'endommager les joints.
4. Installation des vannes
Placer les joints
Placez des joints des deux côtés des brides de la vanne. Les joints doivent être de la taille et du matériau appropriés pour garantir une étanchéité parfaite. Assurez-vous que les joints sont centrés et exempts de plis ou de plis.
Alignement de la vanne
Alignez soigneusement la vanne avec les positions marquées sur le pipeline. Utilisez un ruban à mesurer pour vous assurer que la vanne est centrée et perpendiculaire au pipeline. Un mauvais alignement peut entraîner des contraintes sur la vanne et la canalisation, entraînant des fuites et une défaillance prématurée.
Boulonner la vanne
Insérez les boulons à travers les brides de la vanne et les brides du pipeline. Utilisez une clé ou un jeu de douilles pour serrer les boulons uniformément. Serrez les boulons en croix pour assurer une pression uniforme sur les joints. Ne serrez pas trop les boulons, car cela pourrait endommager les joints ou les brides de la vanne.
5. Vérifications post-installation
Test de fuite
Après l'installation, effectuez un test d'étanchéité. Fermez la vanne et appliquez une pression sur le pipeline. Vérifiez s'il y a des fuites autour des brides de la vanne. Si des fuites sont détectées, desserrez légèrement les boulons, ajustez les joints et resserrez les boulons.
Test de fonctionnement
Effectuez à nouveau un test de fonctionnement de la vanne. Ouvrez et fermez la vanne plusieurs fois pour assurer un fonctionnement fluide. Vérifiez que la poignée de la vanne ou l'actionneur bouge librement et que le disque s'ouvre et se ferme complètement.
Vérification du système
Vérifiez l’ensemble du système de canalisations pour vous assurer qu’il fonctionne correctement. Surveillez la pression, le débit et la température pour vous assurer qu'ils se situent dans la plage de fonctionnement normale.
6. Considérations relatives à l'entretien
Un entretien régulier est crucial pour garantir les performances à long terme de la vanne papillon dans la canalisation verticale. Inspectez périodiquement la vanne pour détecter tout signe d'usure, de corrosion ou de fuite. Lubrifiez la tige de valve et les pièces mobiles comme recommandé par le fabricant. Remplacez les joints et les joints s'ils présentent des signes de dommages ou de détérioration.
Conclusion
L'installation d'une vanne papillon dans une canalisation verticale nécessite une attention particulière aux détails. En suivant les étapes décrites ci-dessus, vous pouvez garantir une installation réussie qui fournira des performances fiables. En tant que fournisseur leader de vannes papillon, nous nous engageons à fournir des vannes de haute qualité et une assistance complète à nos clients. Si vous avez des questions sur la sélection, l'installation ou la maintenance des vannes, ou si vous êtes intéressé par l'achat de nos vannes papillon, n'hésitez pas à nous contacter pour une discussion plus approfondie. Nous sommes impatients de répondre à vos besoins et de vous aider à atteindre des performances optimales dans vos systèmes de pipelines.
Références
- "Manuel d'installation des vannes" - Ouvrage de référence général de l'industrie des vannes pour les directives d'installation
- Manuels d'installation du fabricant pour des modèles spécifiques de vannes papillon
