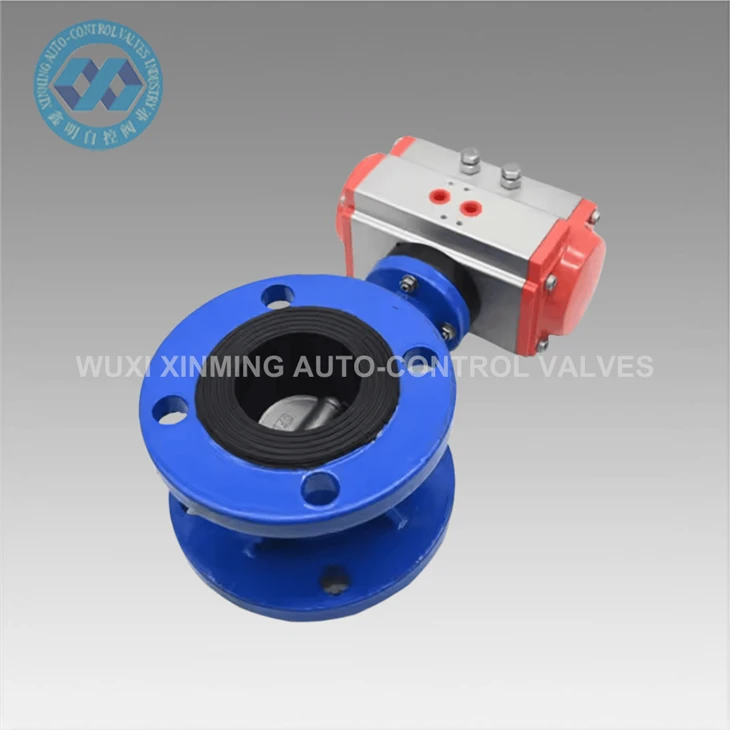

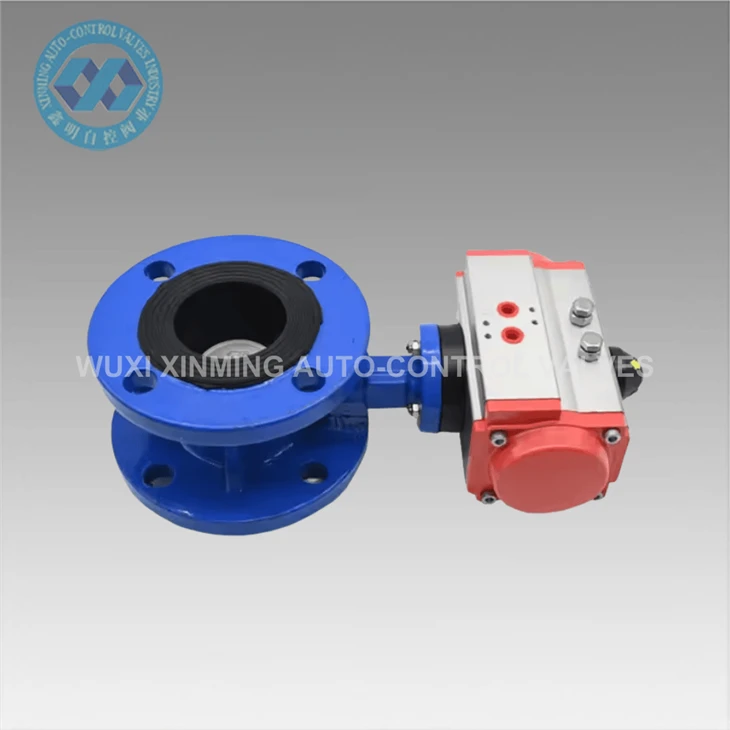

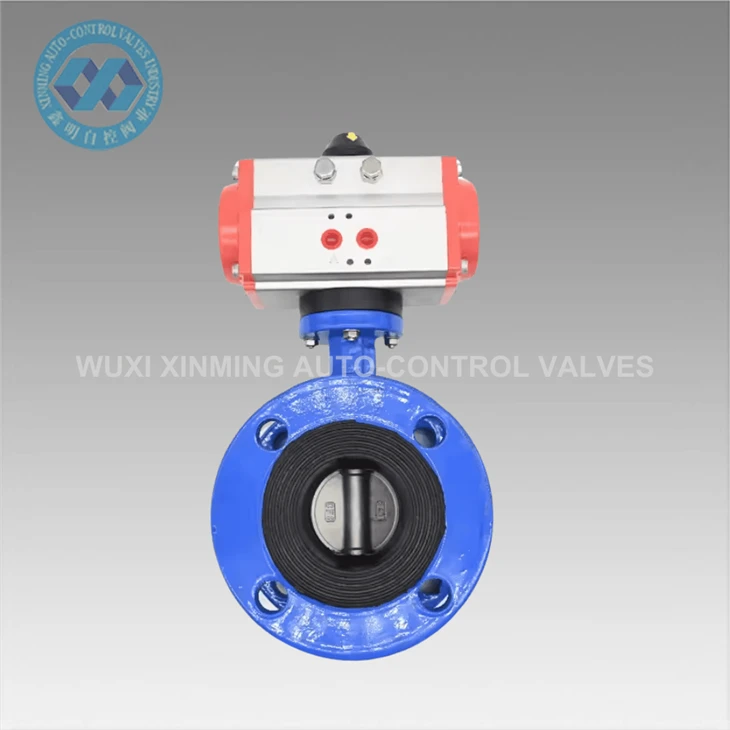

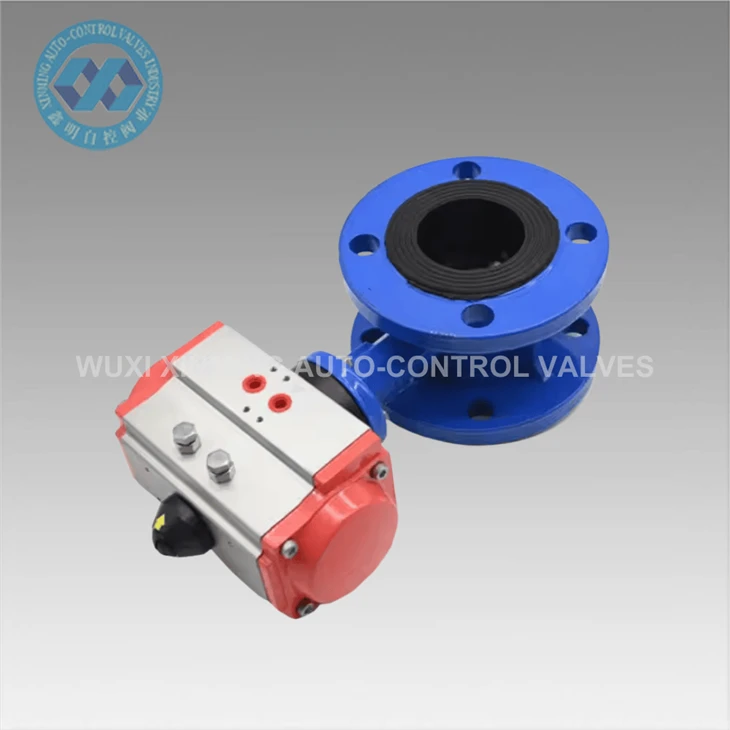

La vanne à papillons à bride pneumatique est un type spécial de soupape pneumatique de papillon, le corps de la vanne est connecté par une bride aux deux extrémités, fixé par des boulons et des brides de tuyaux, avec une capacité d'étanchéité élevée et de pression, largement utilisée en moyenne et haute pression, diamètre de tuyau à grand tuyau ou exigence de scellant stricte des systèmes de pipeline industriel.
Caractéristique de base
Connexion de la bride:
Les deux extrémités du corps de soupape avec des brides standard (telles que GB, ANSI, DIN, etc.), à travers le boulon jusqu'à l'amarrage de la bride de tuyau, joint d'étanchéité (caoutchouc, joint de pellicule métallique) pour assurer l'étanchéité de l'interface.
Avantages: Convient à la haute pression (PN 16- PN40), des scénarios de grand calibre (DN 50- DN2000), anti-vibration, anti-étendants, faciles à démonter et à maintenir.
Actuateur pneumatique:
Équipé d'une seule action (rendement à ressort) ou du cylindre à double action (contrôle d'air à deux voies), le couple de sortie est grand, la plaque de soupape de conduite 0 degré ~ 90 degrés Rotation.
Des positionnistes intelligents facultatifs (tels que le niveau de protection IP67), support 4-20 MA Signal ou communication de bus (Profibus, Hart), pour obtenir un ajustement d'ouverture précis.
Conception du joint:
Joint souple: EPDM, siège en caoutchouc NBR, adapté à la température ambiante (-20 ~ 120 degrés) et des milieux non corrosifs (eau, air, huile), fuite de classe VI (fuite zéro).
Joint dur: acier inoxydable + surfaçage en graphite ou en métal au joint métallique, haute température (inférieur ou égal à 425 degrés), à haute pression et à des milieux granulaires (comme la vapeur, la poussière).
