Principe de travail coopératif
Lien de contrôle:
PLC / Contrôleur → Stical de soupape électrique de l'électrovanne → Commutation du canal d'air comprimé → Action de l'actionneur pneumatique (activer / désactiver / ajuster).
Processus typique:
L'électrovanne obtient de la puissance, change le chemin de gaz et l'air comprimé entre dans la chambre de l'actionneur;
La pression pousse le piston / diaphragme, entraînant un déplacement mécanique;
Après une défaillance de puissance, le saloudoïde est réinitialisé, le gaz est déchargé et l'actionneur revient à la position initiale (rendement à ressort ou alimentation en gaz inversé).
Conception de la structure de base
Section d'électrovanne
Type de corps de soupape:
Tee à deux positions (2/3): cylindre à action unique témoin (apport unique + échappement).
À cinq positions à cinq voies (2/5): Contrôle des cylindres à double action (Double apport + Double Échappement).
Mode de conduite:
Action directe: entraînement direct à petit débit (réponse rapide, adaptée à un fonctionnement haute fréquence).
Pilote opéré: commutation assistée par la pression d'air (grand débit, scénarios à haute pression).
Conception spéciale:
Coils à l'épreuve des explosions (certifiés ATEX) pour les environnements inflammables;
Faible consommation d'énergie (0. 5W ~ 1W) pour prolonger la durée de vie de la batterie;
Bouton d'urgence manuelle (peut être obligé de modifier le chemin de gaz en cas de panne de courant).
Correspondance avec l'actionneur
Norme d'interface: répond aux spécifications ISO 15407 ou NFPA pour garantir la connexion rapide du gaz.
Correspondance de débit: la valeur CV de la valve doit répondre aux exigences de vitesse de l'actionneur.

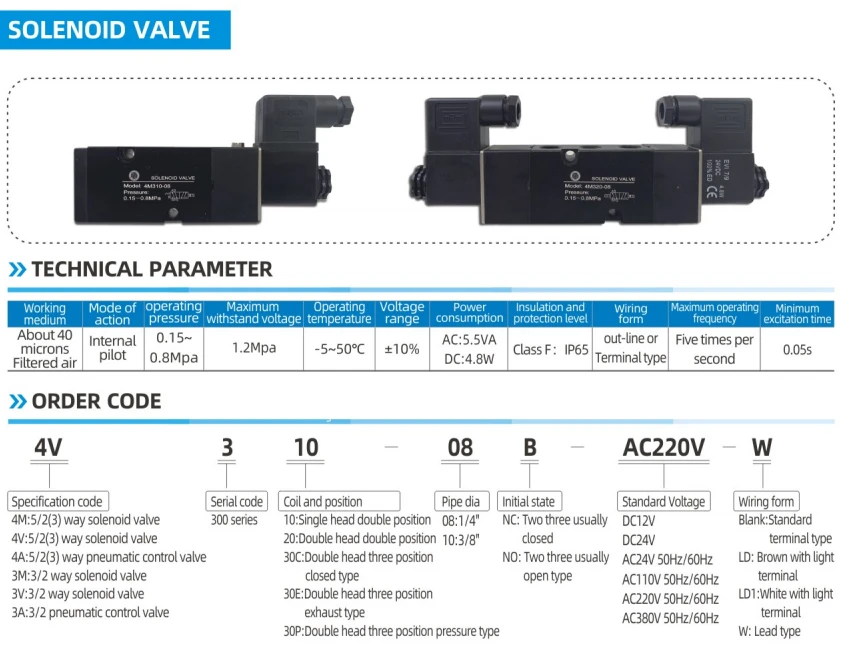

Paramètres de performance clés
Compatibilité de tension: DC 24V (couramment utilisé dans l'industrie), AC 220V (scénario haute puissance).
Temps de réponse: inférieur ou égal à 50 ms (une valve à grande vitesse peut atteindre 10 ms, affectant la fréquence de l'actionneur).
Plage de pression de travail: {{0}}. 2 ~ 1.0MPA (type général), support de soupape à haute pression 10MPA.
Classe de protection: IP65 (anti-poussière et étanche) adapté aux conditions de travail difficiles.
Life de cycle: supérieur ou égal à 10 millions de fois (conception industrielle à haute fiabilité).
Scénarios d'application typiques
Contrôle automatique de la vanne:
Ouverture à distance et fermeture de la soupape à billes du pipeline d'huile;
Contrôle d'écoulement précis des vannes de régulation dans les plantes chimiques.
Mécanique entraînement:
Cradiage de serrage de ligne de production automatique Cramelin;
Matériau poussant et positionnement des machines d'emballage.
Système de travail de sécurité:
Couper rapidement l'alimentation aérienne lors de l'arrêt d'urgence (ESD);
Fermeture d'urgence pneumatique de la vanne d'incendie.
