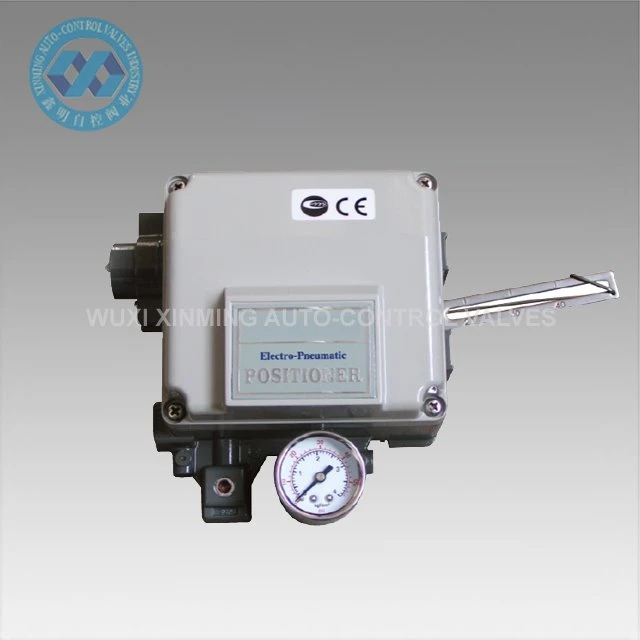

Présentation du produit
Le positionneur de vanne YT1000 est utilisé avec la vanne de commande pneumatique pour former une boucle de contrôle en boucle fermée. Le signal de courant continu fourni par le système de contrôle est converti en un signal de gaz qui entraîne la vanne de régulation pour contrôler l'action de la vanne de régulation. En même temps, un retour d'informations est effectué en fonction du degré d'ouverture de la vanne de régulation, afin que la position de la vanne puisse être correctement positionnée en fonction du signal de commande émis par le système. Le positionneur électrique peut être utilisé pour les actionneurs pneumatiques à simple effet (type à ressort de rappel) et à double effet.
Installation de positionneurs de vannes électropneumatiques : cette série est de type réglage et est conçue pour les actionneurs à double effet ou à simple effet avec des signaux de retour d'entrée et de sortie 4-20 mA. L'actionneur pneumatique est équipé d'un positionneur de vanne électro-pneumatique et d'un support, reliant le levier de retour à travers la fente NAMUR du pignon, qui est fixé par 4 boulons. Le pipeline de source d'air peut être connecté pour réaliser le contrôle de réglage.
Paramètres techniques
Le positionneur de vanne électropneumatique série 1000 est utilisé avec la vanne de régulation pneumatique pour former une boucle de contrôle en boucle fermée. Le signal de courant continu donné par le système de contrôle est converti en un signal de gaz qui entraîne la vanne de régulation pour contrôler l'action de la vanne de régulation. , le retour est effectué en fonction du degré d'ouverture de la vanne de régulation, de sorte que la position de la vanne puisse être correctement positionnée en fonction du signal de commande émis par le système. Le positionneur électrique peut être utilisé pour le simple effet (type à ressort de rappel) et le double effet. actionneurs pneumatiques.Installation de positionneurs de vannes électro-pneumatiques : cette série est de type réglage et est conçue pour les actionneurs à double effet ou à simple effet avec signaux de retour d'entrée et de sortie 4-20 mA. L'actionneur pneumatique est équipé d'un positionneur de vanne électro-pneumatique et d'un support. , reliant le levier de rétroaction à travers la fente du pignon NAMUR, qui est fixée par 4 boulons. La canalisation de la source d'air peut être connectée pour réaliser le contrôle de réglage.

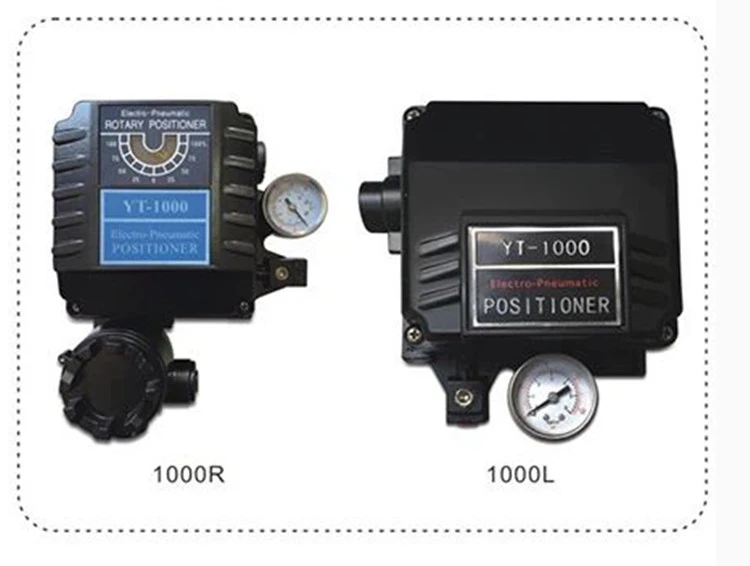

Article | Modèle | 1000L (type linéaire) | 1000R (type rotatif) |
Simple effet Double jeu | |||
Signal d'entrée, résistance | 4 ~ 20Ma.dc 250Ω±15Ω | ||
Pression d'alimentation en gaz | 1,4 ~ 7 kgf/cm²（20 ~ 100 psi） | ||
Accident vasculaire cérébral | 10~105mm | 0-90degré | |
Interface électrique | PT (NPT)1/2 | ||
Qualité antidéflagrante | EXD II BT4/Exd II BT6/Exia II CT6 | ||
Niveau de protection | Indice de protection IP66 | ||
Température ambiante | -20degré~70degréRépétabilité ±0.5% | ||
Linéaire | ±1%F.S ±2% F.S ±2% F.S | ||
Hystérèse | ±1%F.S Sensibilité±0.2%F.S ±0.5% F.S | ||
Consommation d'énergie aérienne | 3LPM(sup=1,4kgf/cm²,20psi) | ||
Couler | 80LPM(sup=1,4kgf/cm²,20psi) | ||
Matériel | Fonte d'aluminium | ||
Poids | 2,7 kg ~ 2,8 kg | ||
Modèle | 1000L/R |

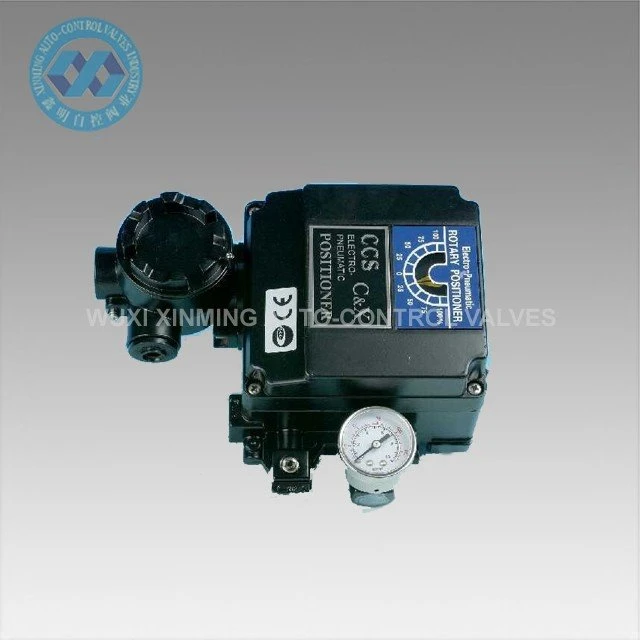

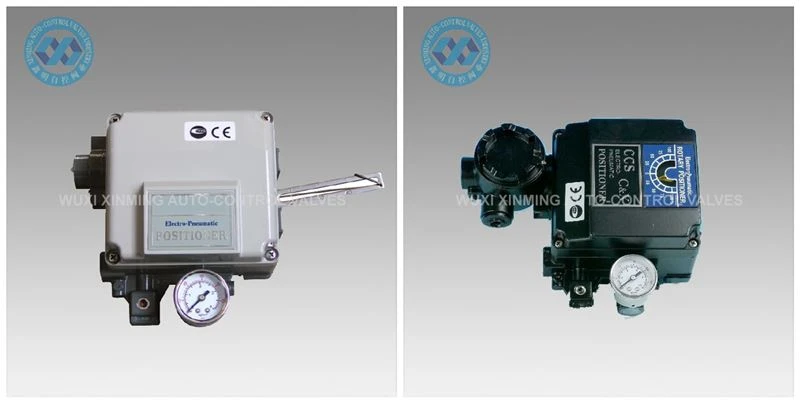

Les types | L : type linéaire, R : type rotatif |
Forme d'action | S : simple action, D : double action |
Formulaire antidéflagrant | M : Exd II BT4 antidéflagrant Exd II BT6, I : Exia II CT6 à sécurité intrinsèque,n : normal |
Levier de rétroaction | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10 ~ 40 mm ; 2,40 ~ 70mm |
Orifice | 90,90~180,180 |
Type d'interface | TP,TNP |
Option | 0,+PTM, +L/S |
Présentation De L'Entreprise
Depuis 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD a été créée.
Nous fabriquons principalement des actionneurs pneumatiques, des vannes à bille pneumatiques, des vannes papillon pneumatiques, des vannes de commande pneumatiques/électriques, etc.
Notre société dispose d'équipements de traitement avancés et d'équipements de test sophistiqués. Nos équipements de traitement comprennent des tours, des fraiseuses, des aléseuses, des raboteuses, des perceuses, des tours CNC, des centres d'usinage CNC et d'autres équipements. Il existe au total 30 ensembles, dont 5 ensembles de centres d'usinage verticaux importés et plusieurs ensembles de tours CNC avancés.
FAQ
Q 1 : Capacité des conditions de paiement ?
A 1 : T/T, L/C, Western Union.
Q 2 : Conditions commerciales ?
A 2 : Conformément aux Incoterms 2010, normalement avec EXW, FOB Shanghai, CFR, CIF et DDU.
Q 3 : Validité du devis ?
A 3 : Dans les 30 jours.
Q 4 : Modes d'expédition ?
A 4 : Par mer, par air, par express ou par chemin de fer.
Q5 : Garantie ?
A 5 : Garantie de qualité d'un an gratuitement et service payant à vie.
Q 6 : Installation et formation ?
A 6 : guidage vidéo normal pour l’installation. Si nécessaire, service d'ingénierie payé à l'étranger fourni.
