structure de base
Module de conversion électrique
Convertisseur I / P: Le signal de courant est converti linéairement au signal de pression (comme le positionneur analogique).
Microprocesseur: Core of Intelligent Locator, traitement d'algorithme intégré, fonction d'autodiagnostic.
Module d'amplificateur pneumatique
Relais pneumatique: amplifie le signal de pression d'air pour assurer une poussée suffisante pour conduire de grandes vannes.
Mécanisme de rétroaction
Bielle mécanique: relie la tige avec le positionneur pour transmettre le signal de déplacement.
Capteurs sans contact: tels que les capteurs de réticence, réduisent l'usure mécanique.
Interface d'interaction homme-machine
Affichage de l'écran LCD: ouverture de la vanne d'affichage, code d'erreur, etc.
Bouton de fonctionnement: utilisé pour l'étalonnage local ou le réglage des paramètres.

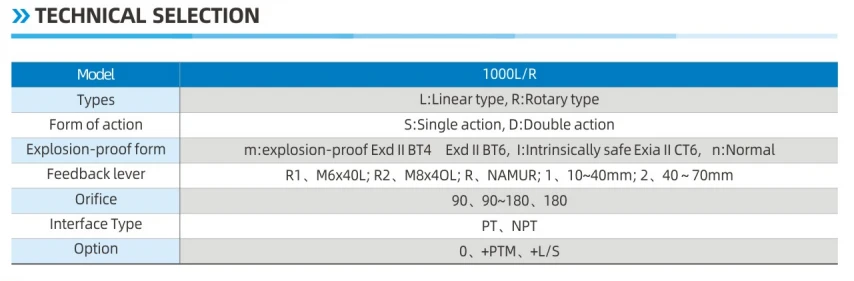

points de sélection

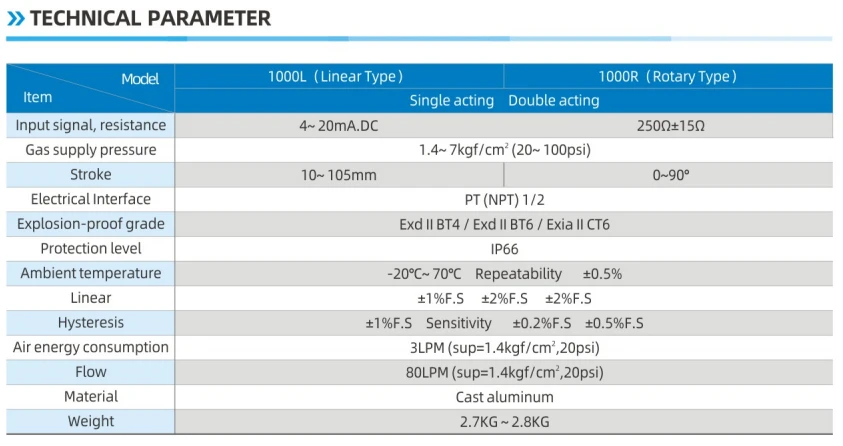

Correspondance du signal
Type de signal d'entrée: 4-20 ma, 0-10 v, protocole de terrain de champ.
Pression de la source de l'air de sortie: généralement 0. 14-0. 7MPA, besoin de répondre aux besoins de l'actionneur.
Caractéristique de la valve
Exigences de poussée: Selon la taille de la vanne (comme le DN300 ou plus, il faut un positionneur de poussée élevé).
Type de course: course droite (comme la valve du globe) vs un coup d'angle (comme la valve à billes, la valve papillon).
Besoins spéciaux
Exigences anti-explosion: la certification ATEX ou IECEX est requise pour l'industrie pétrochimique.
Niveau de protection: IP67 ou plus pour les applications extérieures.
Conception divisée: le corps de soupape à haute température doit être séparé du corps de positionnement.
Scénarios d'application typiques
Raffinerie d'huile RÉDUIRE PRESSION RÉDUCTION: Répondez rapidement aux fluctuations de pression pour prévenir la surpression.
Contrôle d'entrée de la turbine de la centrale: Contrôle précis du débit de vapeur pour correspondre à la charge.
Valves aseptiques pour l'industrie pharmaceutique: répondre aux exigences GMP pour la propreté et la précision.
Régulation du débit de traitement de l'eau: s'adapter à un grand débit, un milieu de viscosité élevé.
