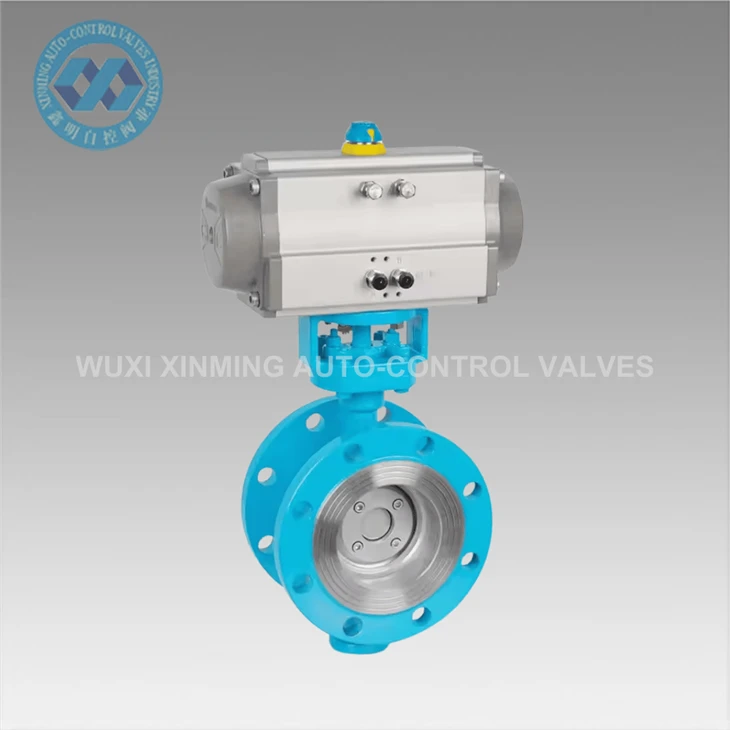

La vanne papillon pneumatique à brides appartient à un type spécifique de vanne papillon pneumatique. Son corps de vanne comporte des brides aux deux extrémités. Ces brides sont fixées aux brides de tuyaux à l'aide de boulons. Cette conception lui confère d'excellentes performances d'étanchéité et une capacité portante haute pression -. En conséquence, il trouve de nombreuses applications dans les systèmes de canalisations industrielles où sont présents des pressions moyennes - à -, de grands diamètres de tuyaux ou des exigences d'étanchéité strictes.
Fonctionnalités principales
Connexion à bride : Le corps de la vanne est doté de brides standard (telles que GB, ANSI, DIN, etc.) aux deux extrémités. Il est relié aux brides des tuyaux par des boulons et des joints d'étanchéité (caoutchouc, joints enroulés en métal) assurent l'étanchéité de l'interface. Avantages : Il convient aux scénarios de pression élevée - (PN16–PN40) et de grand diamètre - (DN50–DN2000). Il résiste aux vibrations et au desserrage et est facile à démonter et à entretenir.
Actionneur pneumatique : il est équipé d'un cylindre à simple - effet (rappel par ressort) ou à double - effet (commande pneumatique à deux voies -), qui a un couple de sortie important et peut entraîner la plaque de soupape pour qu'elle tourne de 0 degré à 90 degrés. Un positionneur intelligent (tel qu'avec le niveau de protection IP67) peut être configuré en option, prenant en charge les signaux 4-20 mA ou la communication par bus (PROFIBUS, HART) pour obtenir un réglage précis de l'ouverture.
Conception d'étanchéité
Joint souple : les sièges de soupape sont en caoutchouc EPDM ou NBR, qui conviennent à une température normale - (-20 ~ 120 degrés) et à des milieux non corrosifs (eau, air, huiles). Le niveau de fuite atteint la classe VI (zéro fuite).
Étanchéité dure : il utilise une surface en acier inoxydable + graphite ou un scellement métallique - à -, qui peut résister à des températures élevées (inférieures ou égales à 425 degrés), à des pressions élevées et à des particules (telles que la vapeur, la poussière).
