Salut! En tant que fournisseur de vannes pneumatiques à bille, j'ai pu constater à quel point il est important de comprendre les différents types de joints utilisés dans ces vannes. Les joints jouent un rôle crucial pour assurer le bon fonctionnement et la longévité des vannes pneumatiques à bille. Ils préviennent les fuites, empêchent les contaminants d’entrer et maintiennent l’intégrité du système. Dans cet article de blog, je vais vous présenter les différents types de joints couramment utilisés dans les vannes pneumatiques à bille.
1. Joints toriques
Les joints toriques sont l'un des types de joints les plus couramment utilisés dans les vannes pneumatiques à bille. Ils sont simples, mais efficaces. Un joint torique est un anneau circulaire en caoutchouc ou en élastomère placé dans une rainure autour de la bille ou du siège de vanne. Lorsque la vanne est assemblée, le joint torique est comprimé, créant un joint étanche.
Le principal avantage des joints toriques est leur polyvalence. Ils peuvent être fabriqués à partir de différents matériaux tels que le caoutchouc nitrile (NBR), le caoutchouc fluorocarboné (FKM) et le monomère d'éthylène propylène diène (EPDM). Les joints toriques en nitrile sont parfaits pour les applications générales et peuvent supporter une large plage de températures et de pressions. Les joints toriques FKM, quant à eux, sont très résistants aux produits chimiques et aux températures élevées, ce qui les rend adaptés aux environnements plus difficiles. Les joints toriques EPDM résistent à l'eau, à la vapeur et à certains produits chimiques et sont souvent utilisés dans des applications où le contact avec ces substances est courant.
Si vous recherchez un joint fiable et rentable pour votre robinet à tournant sphérique pneumatique, les joints toriques sont un choix incontournable. Vous pouvez trouver des joints toriques dans plusieurs de nosRobinet à tournant sphérique en acier inoxydableproduits qui offrent d’excellentes performances pour une variété d’applications industrielles.
2. Joints à lèvres
Les joints à lèvres sont un autre type de joint important utilisé dans les vannes pneumatiques à bille. Contrairement aux joints toriques, qui ont une section circulaire, les joints à lèvres ont une lèvre flexible qui entre en contact avec la surface à sceller. La lèvre agit comme une barrière empêchant les fuites d’air ou de fluide.
Les joints à lèvres sont généralement fabriqués à partir de caoutchouc ou d'élastomères et peuvent être conçus avec différentes configurations de lèvres en fonction de l'application spécifique. Par exemple, certains joints à lèvres ont une seule lèvre, tandis que d'autres ont plusieurs lèvres pour améliorer les performances d'étanchéité.

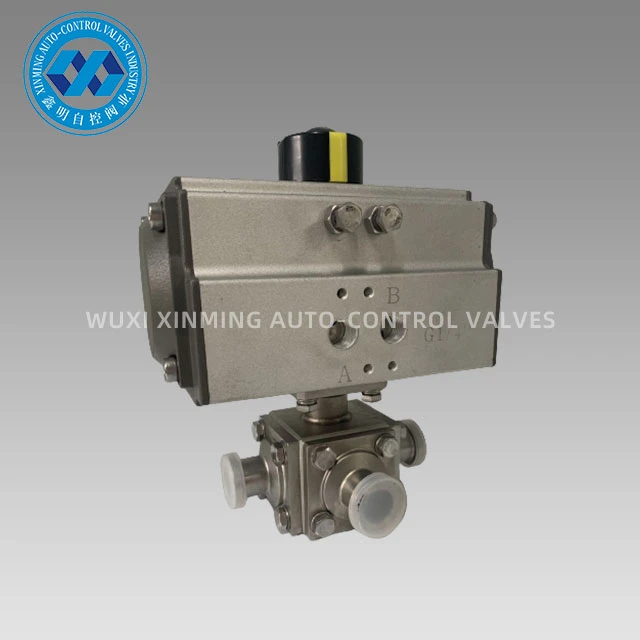

L’un des principaux avantages des joints à lèvres est leur capacité à s’adapter aux changements de pression et de température. Ils peuvent maintenir une bonne étanchéité même lorsque les conditions à l’intérieur de la vanne changent. Les joints à lèvres sont souvent utilisés dans les applications où un faible frottement est requis, car ils ont une surface de contact relativement faible avec la surface d'étanchéité. Vous pouvez trouver des joints à lèvres dans notreActionneur pneumatique Tri-pince robinet à tournant sphérique à trois voies, conçu pour un contrôle précis dans divers systèmes fluides.
3. Joints métalliques
Les joints métalliques sont utilisés dans des applications hautes performances et hautes températures. Ils sont généralement fabriqués à partir de matériaux tels que l'acier inoxydable, le laiton ou le bronze. Les joints métalliques offrent une excellente durabilité et peuvent résister à des températures et des pressions extrêmes que les joints en caoutchouc ou en élastomère peuvent ne pas être en mesure de supporter.
L'un des principaux types de joints métalliques utilisés dans les vannes pneumatiques à bille est le joint métal sur métal. Dans un joint métal sur métal, la bille et le siège de vanne sont tous deux en métal et entrent en contact direct l'un avec l'autre pour former un joint. Ce type de joint est très fiable dans les applications où l’absence de fuite est requise, comme dans l’industrie pétrolière et gazière.
Cependant, les joints métalliques présentent également certains inconvénients. Ils sont plus chers que les joints en caoutchouc ou en élastomère et nécessitent un usinage et une installation plus précis. Mais si vous avez affaire à une application à haute pression et à haute température, un robinet à tournant sphérique pneumatique à étanchéité métallique vaut vraiment la peine d'être envisagé. NotreVanne à bille en T à bride d'actionneur pneumatiqueest disponible avec des joints métalliques pour les applications exigeantes.
4. Joints en graphite
Les joints en graphite sont souvent utilisés dans les applications où une résistance aux températures élevées et aux produits chimiques est requise. Le graphite est un matériau souple et lubrifiant qui peut former une bonne étanchéité même à des températures élevées. Il résiste également à de nombreux produits chimiques, ce qui le rend adapté à une utilisation dans des environnements corrosifs.
Les joints en graphite peuvent être utilisés en combinaison avec d'autres joints, tels que des joints toriques ou des joints métalliques, pour améliorer les performances d'étanchéité. Par exemple, un joint torique rempli de graphite peut offrir une meilleure étanchéité à haute température qu'un joint torique ordinaire.
L’un des défis posés par les joints en graphite est qu’ils peuvent être fragiles et nécessiter une manipulation soigneuse lors de l’installation. Mais si vous avez besoin d’un joint capable de résister à des températures élevées et à des produits chimiques agressifs, les joints en graphite sont une bonne option.
5. Joints en PTFE
Les joints en polytétrafluoroéthylène (PTFE) sont connus pour leur excellente résistance chimique et leurs faibles propriétés de frottement. Le PTFE est un fluoropolymère synthétique très résistant à un large éventail de produits chimiques, notamment les acides, les bases et les solvants.
Les joints PTFE peuvent être utilisés sous différentes formes, telles que des joints, des joints toriques ou des sièges de vanne. Ils sont souvent utilisés dans des applications où il est nécessaire de prévenir la contamination du fluide ou du gaz manipulé. Par exemple, dans l'industrie agroalimentaire, les robinets à tournant sphérique pneumatiques scellés en PTFE sont couramment utilisés pour garantir la pureté des produits.
Cependant, les joints en PTFE présentent également certaines limites. Ils ont une dureté relativement faible, ce qui signifie qu'ils peuvent être facilement endommagés s'ils ne sont pas installés correctement. Ils ont également un coefficient de dilatation thermique élevé, ce qui peut poser des problèmes dans les applications où il existe de grandes variations de température.
Choisir le bon sceau
Lorsqu’il s’agit de choisir le bon joint pour votre robinet à tournant sphérique pneumatique, plusieurs facteurs doivent être pris en compte. Tout d’abord, vous devez réfléchir aux conditions de fonctionnement, telles que la température, la pression et la nature du fluide ou du gaz manipulé. Si vous faites face à des températures élevées, vous aurez peut-être besoin d'un joint en métal ou en graphite. Si la résistance chimique est une priorité, les joints PTFE ou FKM pourraient être un meilleur choix.
Deuxièmement, considérez le coût. Certains scellés, comme les scellés métalliques, sont plus chers que d’autres. Vous devez équilibrer les exigences de performance avec le budget.
Pensez enfin à l’installation et à l’entretien. Certains joints peuvent nécessiter une installation plus précise ou un entretien plus fréquent. Assurez-vous de choisir un joint facile à installer et à entretenir pour votre application spécifique.
Dans notre entreprise, nous disposons d'une large gamme de vannes pneumatiques à bille avec différents types de joints pour répondre à vos besoins. Que vous ayez besoin d'une vanne pour une application générale ou pour une application haute performance et haute température, nous avons ce qu'il vous faut.
Si vous souhaitez en savoir plus sur nos vannes pneumatiques à bille ou si vous avez des questions sur les joints, n'hésitez pas à nous contacter. Nous serions ravis de discuter de vos besoins et de vous aider à trouver la vanne parfaite pour votre projet. Contactez-nous dès aujourd'hui pour démarrer le processus d'approvisionnement et travaillons ensemble pour obtenir la meilleure solution pour votre système pneumatique.
