Salut! En tant que fournisseur de soupapes papillon, on me demande souvent comment ces vannes astucieuses fonctionnent. Donc, aujourd'hui, je vais décomposer le principe de fonctionnement d'une vanne de papillons à face douce pour vous.
Qu'est-ce qu'une vanne de papillon à siège molle?
Tout d'abord, parlons de ce qu'est une vanne de papillon douce. C'est un type de vanne qui utilise un élément de fermeture comme un disque, qui tourne autour d'un arbre. La pièce "souple" signifie que la valve a un matériau doux, comme le caoutchouc ou le PTFE, sur la surface d'étanchéité. Ce siège doux aide à créer un joint serré lorsque la soupape est fermée, empêchant toute fuite de liquides ou de gaz.
Structure de base
Une vanne de papillon à siège molle se compose de quelques composants clés. Il y a le corps de la valve, qui est le boîtier extérieur qui maintient tout ensemble. À l'intérieur du corps, il y a le disque, qui est la plaque circulaire qui tourne pour ouvrir et fermer la valve. Le disque est connecté à un arbre, et lorsque l'arbre tourne, le disque se déplace également. Et bien sûr, il y a le siège doux, qui tapisse l'intérieur du corps de soupape où le disque entre en contact.
Comment il s'ouvre et se ferme
Le fonctionnement d'une valve de papillon à siège moelle est assez simple. Lorsque vous souhaitez ouvrir la valve, vous tournez l'actionneur (qui peut être manuel, électrique, pneumatique ou hydraulique). Cette rotation de l'actionneur provoque le tour de l'arbre et à mesure que l'arbre tourne, le disque tourne d'une position perpendiculaire au chemin d'écoulement à une position parallèle à elle. Lorsque le disque est parallèle au chemin d'écoulement, la valve est complètement ouverte et le fluide ou le gaz peut le traverser librement.
Inversement, lorsque vous souhaitez fermer la valve, vous tournez l'actionneur dans la direction opposée. L'arbre tourne le disque à une position perpendiculaire au chemin d'écoulement. Alors que le disque s'approche du siège souple, il appuie contre lui, créant un joint serré. Cela arrête l'écoulement de fluide ou de gaz à travers la valve.
Mécanisme d'étanchéité
Le mécanisme d'étanchéité d'une valve de papillon à siège souple est l'une de ses caractéristiques les plus importantes. Le matériau du siège doux se déforme légèrement lorsque le disque appuie contre lui. Cette déformation permet au siège de se conformer à la forme du disque, créant un joint fiable. Différents matériaux de siège doux ont des propriétés différentes. Par exemple, les sièges en caoutchouc sont parfaits pour les applications où un joint serré est nécessaire et le liquide n'est pas trop corrosif. Les sièges PTFE, en revanche, sont plus résistants aux produits chimiques et aux températures élevées.
Avantages des vannes de papillon à siège moelleux
Il y a plusieurs avantages à utiliser des vannes de papillon à siège souple. Premièrement, ils sont relativement peu coûteux par rapport à d'autres types de vannes. Ils sont également légers et faciles à installer, ce qui peut vous faire économiser du temps et de l'argent pendant le processus d'installation. Un autre grand plus est leur temps d'ouverture et de fermeture rapide. Étant donné que le disque n'a besoin que de tourner de 90 degrés pour passer de complètement ouvert à complètement fermé, vous pouvez contrôler très rapidement l'écoulement de fluide ou de gaz.
Les soupapes de papillon à siège souple offrent également un bon contrôle de débit. La position du disque peut être ajustée pour réguler la quantité de fluide ou de gaz qui traverse la vanne. Cela les rend adaptés à un large éventail d'applications, des usines de traitement de l'eau aux systèmes de CVC.
Applications
Des vannes de papillon à la suite de mous sont utilisées dans de nombreuses industries différentes. Dans l'industrie de l'eau et des eaux usées, ils sont utilisés pour contrôler l'écoulement de l'eau dans les tuyaux. Ils peuvent gérer à la fois l'eau propre et l'eau avec un certain niveau d'impuretés. Dans l'industrie de l'alimentation et des boissons, ces vannes sont utilisées car elles peuvent être fabriquées avec des matériaux qui sont sûrs pour les contacts avec les produits alimentaires. Ils sont également utilisés dans l'industrie chimique, où le choix du matériau de siège doux peut être adapté au produit chimique spécifique géré.
Différents types de vannes de papillon à siège moelleux

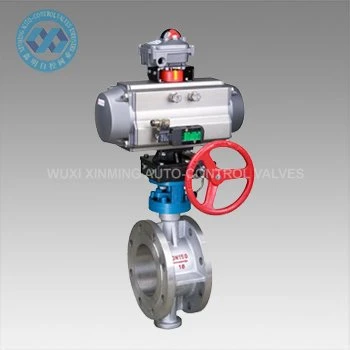

Nous offrons une variété de vannes de papillon à siège moelleux pour répondre aux différents besoins des clients. Par exemple, notreVanne papillon en acier inoxydableest en acier inoxydable de haute qualité, ce qui le rend résistant à la corrosion. Il convient aux applications où le liquide est corrosif ou où l'hygiène est une préoccupation.

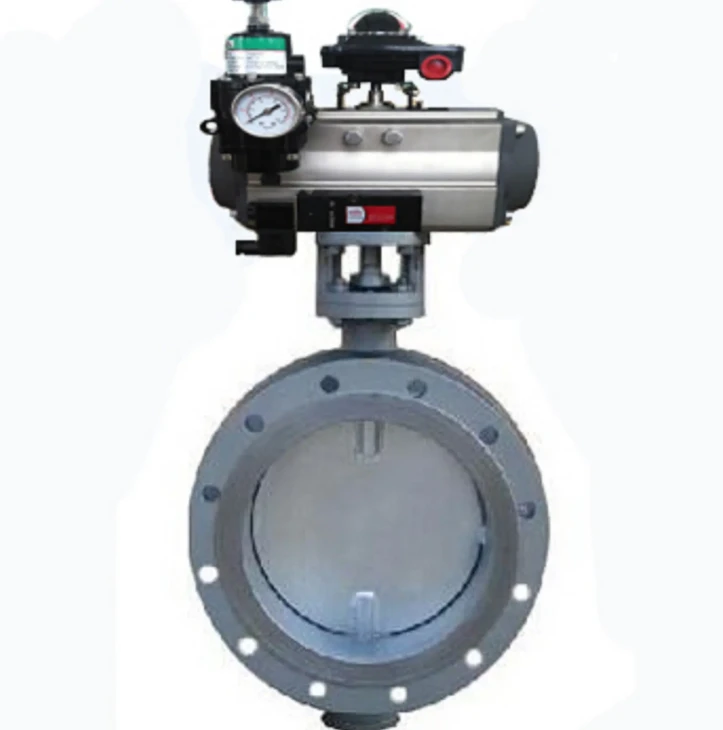

NotreValve de papillon pneumatique haute performanceutilise de l'air comprimé pour fonctionner. Il est connu pour ses performances élevées et son temps de réponse rapide, ce qui le rend idéal pour les applications où un fonctionnement rapide de la vanne est requis.
Et puis il y a leVanne d'amortisseur pneumatique pour corps à double bride. Cette valve est conçue spécifiquement pour les systèmes de ventilation. Il peut contrôler efficacement l'écoulement de l'air et est facile à installer entre les brides.
Entretien
Pour garder votre vanne à papillon à siège molle qui fonctionne correctement, un entretien régulier est important. Vous devez vérifier le siège doux pour les signes d'usure ou de dommages. Si le siège est porté, il peut ne pas créer un sceau approprié, entraînant des fuites. Vous devez également lubrifier l'arbre et l'actionneur régulièrement pour assurer un fonctionnement en douceur. Et assurez-vous de nettoyer périodiquement la vanne pour éliminer les débris qui pourraient interférer avec ses performances.
Pourquoi nous choisir comme fournisseur
En tant que fournisseur de valve papillon, nous avons beaucoup à offrir. Nous avons un large éventail de vannes à choisir, afin que vous puissiez trouver la parfaite pour votre application. Nos vannes sont faites avec des matériaux de haute qualité et sont fabriquées selon des normes strictes. Nous avons également une équipe d'experts qui peuvent vous fournir un soutien technique et des conseils. Que vous soyez une petite entreprise ou une grande entreprise industrielle, nous pouvons répondre à vos besoins de vanne.
Parlons d'affaires
Si vous êtes sur le marché pour une vanne papillon à siège molle ou tout autre type de vanne papillon, n'hésitez pas à contacter. Nous sommes ici pour vous aider à trouver la bonne vanne pour votre projet et pouvons offrir des prix compétitifs. Contactez-nous dès aujourd'hui pour démarrer le processus d'approvisionnement et voyons comment nous pouvons travailler ensemble pour répondre aux exigences de votre vanne.
Références
- Manuel de valve, CRC Press
- Valves industrielles: sélection et dimensionnement, Gulf Publishing Company
