La vibration du pipeline est un phénomène courant dans les systèmes industriels, et il peut avoir un impact significatif sur divers composants, y compris les vannes à billes pneumatiques. En tant que fournisseur de vannes à billes pneumatique, j'ai été témoin de première main les effets de la vibration du pipeline sur ces vannes critiques. Dans cet article de blog, je vais me plonger dans les détails de la façon dont les vibrations du pipeline affectent les vannes à billes pneumatiques et discuteront des implications pour les opérations industrielles.
Comprendre les vibrations du pipeline
Les vibrations du pipeline peuvent être causées par une variété de facteurs, tels que l'écoulement des fluides, le fonctionnement de l'équipement mécanique et les forces externes. Lorsque le fluide traverse un pipeline, il peut créer des fluctuations de pression et des turbulences, ce qui peut entraîner des vibrations. De plus, le fonctionnement des pompes, des compresseurs et d'autres équipements mécaniques peut générer des vibrations qui sont transmises via le pipeline. Les forces externes, telles que les tremblements de terre ou les activités de construction à proximité, peuvent également provoquer des vibrations de pipeline.
L'intensité et la fréquence des vibrations du pipeline peuvent varier en fonction des circonstances spécifiques. Les vibrations à basse fréquence, généralement inférieures à 10 Hz, sont souvent causées par un flux de fluide ou un fonctionnement de l'équipement mécanique. Des vibrations à haute fréquence, supérieures à 100 Hz, peuvent être causées par des facteurs tels que la cavitation ou la résonance. Les vibrations basse et haute fréquence peuvent avoir des effets néfastes sur les vannes à billes pneumatiques.
Impact des vibrations du pipeline sur les vannes à billes pneumatiques
1. Porter
L'un des impacts les plus importants de la vibration du pipeline sur les soupapes de billes pneumatiques est une usure accrue. Les tremblements et les mouvements constants causés par des vibrations peuvent provoquer les composants de soupape, tels que la balle, le siège et la tige, pour se frotter les uns contre les autres. Au fil du temps, cette friction peut entraîner des dommages de surface, une érosion et une corrosion, réduisant la durée de vie et les performances de la valve.
Par exemple, la balle dans une valve à billes pneumatique peut développer des rayures ou des rainures en raison de l'impact répété avec le siège. Cela peut provoquer des fuites et réduire la capacité de la valve à fournir un joint serré, conduisant à des inefficacités dans le système. La tige de la valve peut également subir une usure, ce qui peut affecter sa capacité à tourner en douceur et avec précision l'écoulement du fluide.
2. Desserre les composants
Les vibrations du pipeline peuvent également provoquer le desserment des composants d'une soupape de bille pneumatique. Les vibrations peuvent faire vibrer les boulons, les écrous et les autres attaches, ce qui peut entraîner des fuites et des risques de sécurité potentiels. Si la valve n'est pas correctement sécurisée, elle peut également changer ou s'éloigner, affectant ses performances et sa précision.
Dans certains cas, le relâchement des composants peut être si grave que la valve peut devenir complètement inopérable. Par exemple, si la tige de la vanne se détache, elle peut ne pas être en mesure de faire pivoter correctement la balle, empêchant la vanne d'ouvrir ou de fermer. Cela peut entraîner des perturbations dans le processus industriel et potentiellement endommager d'autres équipements dans le système.
3. Échec du sceau
Le sceau entre la balle et le siège est crucial pour le bon fonctionnement d'une valve à billes pneumatique. Les vibrations du pipeline peuvent faire en sorte que le sceau se détériore au fil du temps, entraînant des fuites. Le mouvement et les tremblements constants peuvent provoquer la mise, se fissurer ou se déformer le matériau du joint, réduisant sa capacité à fournir un joint serré.
La défaillance du sceau peut avoir de graves conséquences pour les opérations industrielles. Cela peut entraîner la perte de liquide, qui peut être coûteux et nocif environnemental. De plus, les fuites peuvent provoquer une contamination du liquide, ce qui peut affecter la qualité du produit et potentiellement endommager les autres équipements du système.
4. Problèmes de contrôle
Les vannes à billes pneumatiques sont conçues pour fournir un contrôle précis de l'écoulement du fluide. Cependant, la vibration du pipeline peut interférer avec la capacité de la valve à fonctionner avec précision. Les vibrations peuvent entraîner ou fermer la valve ou se fermer de façon inattendue, entraînant des fluctuations du débit et de la pression du fluide.
Cela peut être particulièrement problématique dans les applications où un contrôle précis est nécessaire, comme dans le traitement chimique ou la fabrication pharmaceutique. Par exemple, si une valve à billes pneumatique est utilisée pour contrôler le flux d'un produit chimique critique dans un processus de fabrication, même un petit écart dans le débit peut avoir un impact significatif sur la qualité du produit final.
Atténuer l'impact des vibrations du pipeline
1. Installation appropriée
Une installation appropriée est cruciale pour minimiser l'impact de la vibration du pipeline sur les vannes à billes pneumatiques. La valve doit être installée à un endroit où elle est moins susceptible d'être affectée par les vibrations, comme loin des pompes, des compresseurs ou d'autres équipements vibrants. De plus, la valve doit être montée en toute sécurité à l'aide de fixations et de supports appropriés pour l'empêcher de se déplacer ou de se déplacer.
Pendant l'installation, il est également important de s'assurer que le pipeline est correctement aligné et pris en charge. Les pipelines mal alignées peuvent provoquer une contrainte et des vibrations supplémentaires sur la valve, augmentant le risque de dommages. L'utilisation de connecteurs flexibles ou de joints d'expansion dans le pipeline peut également aider à absorber une partie des vibrations et à réduire son impact sur la valve.
2. Isolement des vibrations
Les techniques d'isolement des vibrations peuvent être utilisées pour réduire la transmission des vibrations du pipeline à la valve à billes pneumatique. Cela peut inclure l'utilisation d'isolateurs de vibration, tels que des supports en caoutchouc ou des isolateurs à ressort, qui peuvent être installés entre la valve et le pipeline ou entre la valve et sa surface de montage.
Les isolateurs de vibration fonctionnent en absorbant et en dissipant l'énergie de la vibration, l'empêchant d'être transféré dans la valve. Ils peuvent être particulièrement efficaces pour réduire les vibrations à haute fréquence, qui sont souvent les plus dommageables des composants de la valve.
3. Entretien régulier
La maintenance régulière est essentielle pour garantir le bon fonctionnement des vannes à billes pneumatiques et minimiser l'impact des vibrations du pipeline. Cela comprend l'inspection de la valve pour les signes d'usure, tels que les rayures, les rainures ou les fuites, et le remplacement de tous les composants endommagés au besoin.
La valve doit également être lubrifiée régulièrement pour réduire les frictions et l'usure. De plus, les attaches et les supports doivent être vérifiés périodiquement pour s'assurer qu'ils sont serrés et sécurisés. En effectuant une maintenance régulière, tous les problèmes potentiels peuvent être identifiés et traités avant de devenir de graves problèmes.
Conclusion
Les vibrations du pipeline peuvent avoir un impact significatif sur les vannes à billes pneumatiques, entraînant une usure accrue, le relâchement des composants, la défaillance du sceau et les problèmes de contrôle. En tant que fournisseur de soupape à billes pneumatique, il est important de comprendre ces problèmes potentiels et de prendre des mesures pour atténuer leur impact.

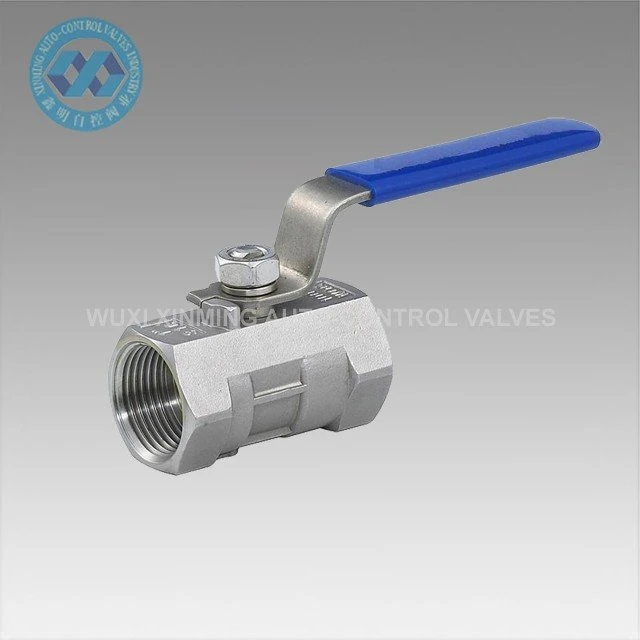

En assurant une installation appropriée, en utilisant des techniques d'isolement des vibrations et en effectuant une maintenance régulière, la durée de vie et les performances des vannes à billes pneumatiques peuvent être considérablement améliorées. Si vous rencontrez des problèmes avec les vibrations du pipeline affectant vos vannes à billes pneumatiques, ou si vous recherchez des vannes à billes pneumatiques de haute qualité pour votre application industrielle, n'hésitez pas à nous contacter pour plus d'informations. Nous proposons une large gamme de vannes à billes pneumatiques, y comprisValve de commande de segment avec actionneur pneumatique,Vanne à billes d'actionneur pneumatique en plastique à double action, etVanne à billes, et notre équipe d'experts peut vous aider à trouver la bonne solution pour vos besoins.
Références
- "Vibration des pipelines: causes, effets et stratégies d'atténuation" par John Doe, Industrial Engineering Journal, Volume 10, numéro 2, 2020.
- "L'impact des vibrations sur la performance de la valve" par Jane Smith, Valve World Magazine, décembre 2019.
- "Guide d'installation et de maintenance de la valve à billes pneumatique" par ABC Valve Company, 2021.
