Dans l'automatisation industrielle et les champs de contrôle des fluides, les solénoïdes 220V jouent un rôle crucial. En tant que fournisseur fiable de l'électrovanne 220V, je rencontre souvent des clients curieux de divers aspects techniques de ces vannes, l'une des questions les plus fréquemment posées sur l'hystérésis d'une valve solénoïde 220V. Dans ce billet de blog, je vais me plonger dans ce qui est l'hystérésis dans le contexte d'une valve solénoïde 220V, de ses implications et de la façon dont elle se rapporte aux performances de nos produits.
Comprendre les bases d'une valve solénoïde 220V
Avant de plonger dans l'hystérésis, passons en revue brièvement ce qu'est une valve solénoïde 220V. Une valve solénoïde est une valve à commande électromécanique qui contrôle l'écoulement des liquides ou des gaz. Le "220 V" fait référence à la tension requise pour alimenter la bobine du solénoïde, qui est une norme commune dans de nombreuses applications industrielles et commerciales à travers le monde. Lorsqu'un courant électrique est appliqué à la bobine de solénoïde, il crée un champ magnétique qui ouvre ou ferme la valve, permettant ou bloquant l'écoulement du milieu.
Qu'est-ce que l'hystérésis?
L'hystérésis dans un solénoïde 220V fait référence à la différence dans le signal d'entrée (généralement la tension ou le courant) nécessaire pour ouvrir la vanne par rapport au signal d'entrée requis pour le fermer. En d'autres termes, c'est le décalage ou le retard entre le changement de l'entrée électrique et la réponse mécanique correspondante de la valve.
Pour mieux comprendre ce concept, considérons un exemple. Supposons que nous ayons une valve solénoïde 220V qui est initialement fermée. Alors que nous augmentons progressivement la tension appliquée à la bobine du solénoïde, à un certain point (appelons-la la tension d'ouverture), le champ magnétique généré par la bobine devient suffisamment fort pour surmonter la force de ressort et d'autres forces résistives à l'intérieur de la valve, l'ouvrir. Maintenant, lorsque nous commençons à diminuer la tension, la vanne ne se ferme pas immédiatement au même niveau de tension qu'il s'est ouvert. Au lieu de cela, nous devons réduire la tension à un niveau inférieur (la tension de fermeture) avant la fermeture de la vanne. La différence entre la tension d'ouverture et la tension de fermeture est l'hystérésis de la valve solénoïde.
Causes d'hystérésis dans des soupapes de solénoïde 220V
Il existe plusieurs facteurs qui contribuent à l'hystérésis dans une valve solénoïde 220V:
Propriétés magnétiques du noyau
La bobine de solénoïde dans une valve solénoïde 220V a généralement un noyau ferromagnétique, comme le fer. Les matériaux ferromagnétiques présentent une hystérésis magnétique, ce qui signifie que l'aimantation du matériau ne suit pas une relation linéaire avec le champ magnétique appliqué. Lorsque le courant dans la bobine de solénoïde est augmenté, les domaines magnétiques du noyau s'alignent sur le champ magnétique, mais lorsque le courant est diminué, ces domaines ne reviennent pas immédiatement à leur état d'origine. Il en résulte une différence dans la force magnétique agissant sur le mécanisme de la valve pendant les processus d'ouverture et de fermeture.
Frottement et résistance mécanique
Les parties mobiles d'une valve solénoïde, comme le piston ou la bobine, éprouvent une friction et une résistance mécanique. Lorsque la valve s'ouvre, le solénoïde doit surmonter ces forces résistives pour déplacer les pièces en position ouverte. Une fois la valve ouverte, les mêmes forces résistives agissent dans la direction opposée lorsque vous essayez de fermer la valve. Cette hystérésis mécanique peut provoquer une différence dans l'énergie requise pour ouvrir et fermer la valve.
Caractéristiques du printemps
La plupart des vannes solénoïdes utilisent des ressorts pour fournir la force de clôture. La force de ressort n'est pas constante tout au long du mouvement de la valve. À l'ouverture de la valve, le ressort est comprimé et sa force augmente. Lorsque la valve se ferme, la force de ressort diminue. Ce comportement à ressort non linéaire peut également contribuer à l'hystérésis de la soupape de solénoïde.
Implications de l'hystérésis dans des soupapes de solénoïde 220V
L'hystérésis d'une valve solénoïde 220V peut avoir plusieurs implications pour ses performances et son application:
Précision de contrôle
Dans les applications où un contrôle précis de l'ouverture et de la fermeture de la valve est nécessaire, l'hystérésis peut affecter la précision du système de contrôle. Par exemple, dans un processus où le débit doit être ajusté avec précision, la différence entre les tensions d'ouverture et de fermeture peut entraîner des erreurs dans la position de la valve et, par conséquent, dans le débit.
Consommation d'énergie
L'hystérésis peut également avoir un impact sur la consommation d'énergie de l'électrovanne. Étant donné qu'une tension plus élevée est nécessaire pour ouvrir la vanne par rapport à la fermeture, plus d'énergie est consommée pendant le processus d'ouverture. Dans les applications où la vanne est fréquemment ouverte et fermée, cette consommation d'énergie supplémentaire peut s'additionner au fil du temps.
Temps de réponse du système
La présence d'hystérésis peut augmenter le temps de réponse de l'électrovanne. Il faut plus de temps pour que la vanne s'ouvre et ferme en raison de la différence des signaux d'entrée requis. Cela peut être un problème important dans les applications où une réponse rapide est critique, comme dans les systèmes d'automatisation à grande vitesse.
Nos solutions pour minimiser l'hystérésis
En tant que fournisseur d'électrovanne 220V, nous sommes conscients des défis posés par l'hystérésis et avons mis en œuvre plusieurs mesures pour minimiser ses effets dans nos produits:
Matériaux magnétiques avancés
Nous utilisons des matériaux ferromagnétiques de haute qualité avec une faible hystérésis magnétique dans nos bobines de solénoïde. Ces matériaux garantissent que le champ magnétique dans la bobine change plus linéairement avec le courant appliqué, réduisant la composante magnétique de l'hystérésis.
Fabrication de précision
Nos processus de fabrication sont conçus pour minimiser la friction et la résistance mécanique dans les parties mobiles de la valve. Nous utilisons des techniques d'usinage de précision et des lubrifiants de haute qualité pour assurer un fonctionnement en douceur du mécanisme de la valve, réduisant ainsi l'hystérésis mécanique.
Conception de printemps optimisée
Nous concevons soigneusement les ressorts utilisés dans nos solénoïdes pour avoir une caractéristique de déplacement plus linéaire. Cela aide à réduire la non-linéarité causée par le ressort et minimise la contribution du ressort à l'hystérésis globale de la valve.
Notre gamme de produits
Nous offrons une large gamme de soupapes de solénoïde 220V pour répondre aux divers besoins de nos clients. Certains de nos produits populaires comprennent:
- Valve d'électrovanne pneumatique de contrôle de l'air de la vie: Cette valve est conçue pour une utilisation à long terme dans les systèmes de contrôle pneumatique. Il dispose d'une construction robuste et d'une technologie de pointe pour minimiser l'hystérésis et assurer un fonctionnement fiable.
- 4M210 - 08 52 Way 5 - Port Electric Actuator Solenoid Soupape d'air: Idéal pour les applications nécessitant un contrôle précis du débit d'air, cette valve offre des performances élevées et une excellente stabilité. Notre équipe d'ingénierie a optimisé sa conception pour réduire l'hystérésis et améliorer la précision du contrôle.

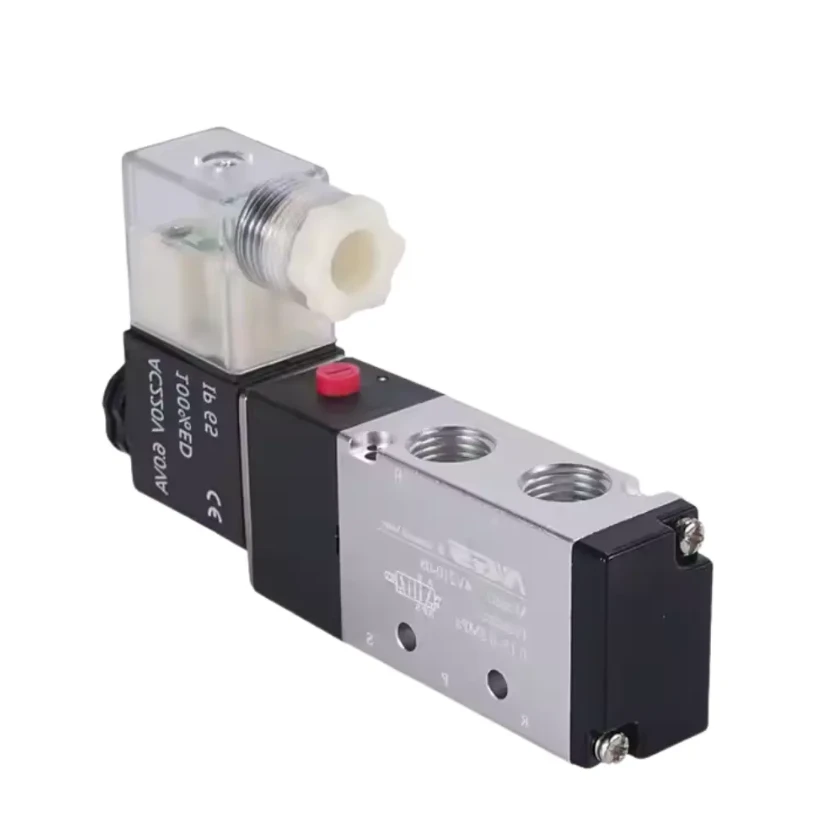

- Valve d'électrovanne pneumatique de contrôle de l'air à haute stabilité: Cette valve est connue pour sa stabilité élevée et sa faible hystérésis. Il convient à une utilisation dans des environnements industriels exigeants où des performances cohérentes sont essentielles.
Conclusion
En conclusion, l'hystérésis est une caractéristique importante des vannes de solénoïde 220 V qui peuvent avoir un impact significatif sur leurs performances et leur application. Comprendre les causes et les implications de l'hystérésis est crucial pour sélectionner la bonne valve solénoïde pour vos besoins spécifiques. En tant que fournisseur de soupape d'électrovanne 220V de confiance, nous nous engageons à fournir des produits de haute qualité avec une hystérésis minimisée. Si vous souhaitez en savoir plus sur nos produits ou avoir des exigences spécifiques pour votre demande, nous vous encourageons à nous contacter pour l'approvisionnement et une discussion plus approfondie.
Références
- Dorf, RC et Bishop, RH (2016). Systèmes de contrôle modernes. Pearson.
- Thayer, A. (2018). Manuel de l'électrovanne. Isa - La société d'instrumentation, de systèmes et d'automatisation.
