En tant que fournisseur de valves de papillon WCB, je rencontre souvent des demandes de renseignements concernant le coefficient de flux de ces vannes. Le coefficient d'écoulement, communément désigné comme CV, est un paramètre crucial dans le domaine du contrôle du fluide. Il sert de mesure de la capacité d'une valve à passer du liquide dans des conditions spécifiques. Il est essentiel de comprendre le coefficient d'écoulement d'une valve papillon WCB pour les ingénieurs, les concepteurs de systèmes et les utilisateurs finaux, car il affecte directement les performances et l'efficacité des systèmes de fluide.
Quel est le coefficient d'écoulement (CV)?
Le CV du coefficient d'écoulement est défini comme le nombre de gallons américains par minute (GPM) d'eau à 60 ° F qui circulera à travers une valve avec une baisse de pression de 1 psi sur la valve. En d'autres termes, il quantifie la capacité de la valve à permettre au liquide de passer. Une valeur CV plus élevée indique que la valve peut passer un plus grand volume de liquide pour une chute de pression donnée.
Pour une valve papillon WCB, le coefficient de débit est influencé par plusieurs facteurs. Premièrement, la taille de la valve joue un rôle important. Les vannes de taille plus grande ont généralement des valeurs CV plus élevées car elles offrent une plus grande zone d'écoulement. À mesure que le diamètre de la valve augmente, la zone transversale à travers laquelle le fluide peut s'écouler augmente également, permettant à plus de liquide de passer par unité de temps.
Deuxièmement, la position du disque de la vanne affecte le coefficient d'écoulement. Une valve papillon WCB fonctionne en tournant un disque dans le corps de la vanne. Lorsque le disque est complètement ouvert, la valve offre la moindre résistance au flux et la valeur CV est à son maximum. Lorsque le disque est progressivement fermé, la zone d'écoulement est réduite et la valeur CV diminue en conséquence.
La conception du corps de soupape et du disque a également un impact sur le coefficient d'écoulement. Des vannes de papillon WCB bien conçues avec des formes rationalisées peuvent minimiser les restrictions d'écoulement et les turbulences, entraînant des valeurs CV plus élevées. De plus, le matériau des composants de soupape peut avoir un effet indirect sur le coefficient d'écoulement. Par exemple, une valve aux surfaces internes lisses aura moins de résistance à la friction à l'écoulement, ce qui peut contribuer à une valeur CV relativement plus élevée.
Calcul du coefficient d'écoulement d'une valve de papillon WCB
Le calcul du coefficient d'écoulement exact d'une soupape de papillon WCB peut être un processus complexe. Cela implique généralement des tests de laboratoire dans des conditions contrôlées. Les fabricants effectuent généralement des tests sur leurs vannes pour déterminer les valeurs CV pour différentes tailles de vannes et positions de disque. Ces valeurs sont ensuite fournies dans la documentation technique de la valve.
Dans certains cas, des formules empiriques peuvent être utilisées pour estimer le coefficient d'écoulement. Une formule courante pour estimer le CV d'une vanne papillon est basée sur la taille de la soupape et la chute de pression à travers la vanne. Cependant, ces formules sont des approximations et peuvent ne pas être aussi précises que les résultats réels des tests.
La relation générale entre le débit (Q), la chute de pression (ΔP) et le coefficient de débit (CV) est donnée par l'équation suivante:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Lorsque Q est le débit en GPM, ΔP est la chute de pression à travers la valve dans PSI, et SG est la gravité spécifique du fluide. Pour l'eau à 60 ° F, SG = 1.
Importance du coefficient de flux dans la conception du système
Lors de la conception d'un système fluide qui intègre une valve papillon WCB, le coefficient d'écoulement est une considération clé. Il aide les ingénieurs à déterminer la taille de la vanne appropriée pour une application donnée. Si la valeur CV de la soupape sélectionnée est trop faible, la vanne peut ne pas être en mesure de gérer le débit requis, entraînant une baisse de pression excessive et une efficacité du système réduite. D'un autre côté, si la valeur CV est trop élevée, la valve peut être surdimensionnée, ce qui peut entraîner des coûts plus élevés et des problèmes opérationnels potentiels.
Par exemple, dans un système de distribution d'eau, une connaissance précise du coefficient d'écoulement est essentielle pour garantir que la bonne quantité d'eau est livrée à différentes parties du système. Dans une usine de transformation chimique, le coefficient d'écoulement de la valve papillon WCB est crucial pour contrôler l'écoulement de divers produits chimiques, le maintien de conditions de réaction appropriées et la garantie de la sécurité du processus.
Applications et le rôle du coefficient de flux
Les vannes de papillon WCB sont largement utilisées dans diverses industries, notamment le traitement de l'eau, le pétrole et le gaz, le traitement chimique et les systèmes de CVC. Dans chacune de ces applications, le coefficient d'écoulement joue un rôle vital.
Dans les usines de traitement de l'eau, les vannes de papillon WCB sont utilisées pour contrôler l'écoulement de l'eau pendant différents processus de traitement. Le coefficient d'écoulement aide à réguler le débit pour garantir que l'eau est traitée efficacement. Par exemple, pendant le processus de filtration, la valeur CV de la soupape est ajustée pour maintenir un débit cohérent à travers les filtres, empêchant la filtration sur ou moins.
Dans l'industrie du pétrole et du gaz, ces vannes sont utilisées dans les pipelines pour contrôler le débit de pétrole brut, de gaz naturel et de produits raffinés. Le coefficient d'écoulement est essentiel pour optimiser l'écoulement de ces fluides, minimiser les pertes de pression et assurer le fonctionnement sûr et efficace du système de pipeline.
Dans les usines de transformation chimique, les vannes de papillon WCB sont utilisées pour gérer une large gamme de produits chimiques. Le coefficient d'écoulement est utilisé pour contrôler la quantité précise de produits chimiques ajoutés aux réactions, garantissant la qualité et la cohérence des produits finaux.
Produits connexes et leur signification

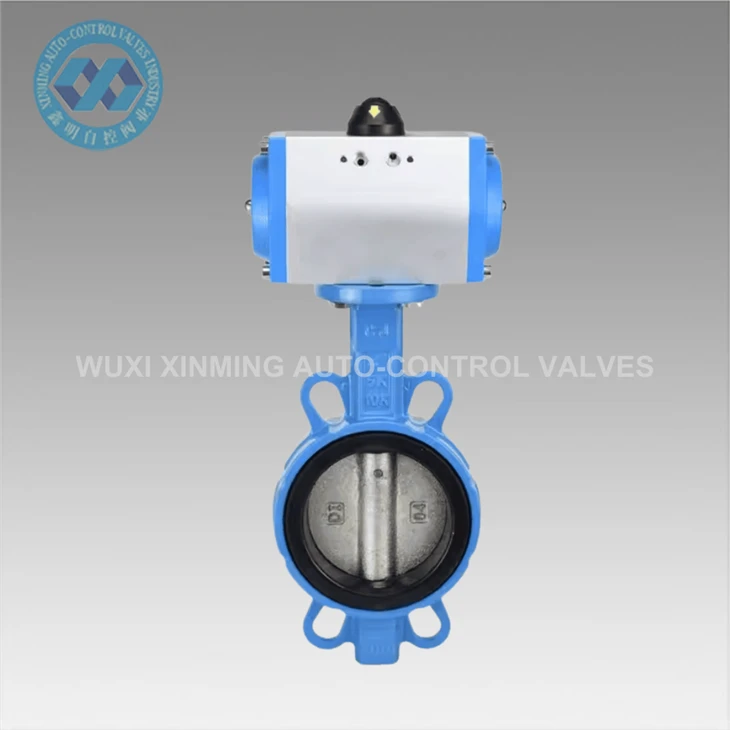

En tant que fournisseur, nous proposons également une gamme de produits connexes tels que leAcier inoxydable SS304 316L Valve de papillons Pneumatic Butterfly Valve. Ces vannes sont en acier inoxydable de haute qualité, qui offre une excellente résistance à la corrosion. L'actionnement pneumatique permet un contrôle précis de la position du disque de la vanne, ce qui affecte à son tour le coefficient d'écoulement. En ajustant la pression pneumatique, la valve peut être ouverte ou fermée pour atteindre le débit souhaité.
LeValve de papillon pneumatique: composant clé pour les performances optimales du système pneumatiqueest un autre produit important dans notre portefeuille. Les soupapes de papillon pneumatique sont connues pour leurs temps de réponse rapides et leur fonctionnement fiable. Dans un système pneumatique, le coefficient d'écoulement de ces valves est crucial pour maintenir le bon équilibre entre l'air ou d'autres gaz, garantissant le fonctionnement efficace de l'ensemble du système.

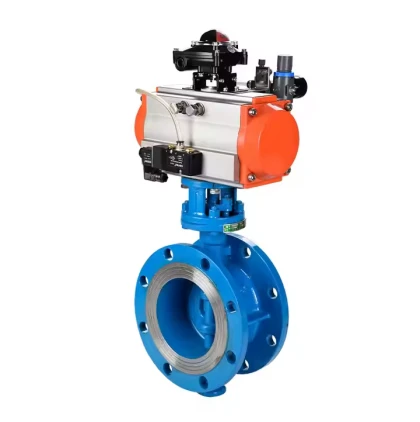

NotreValve de papillon sanitaire pneumatique avec un faible taux de fuiteest spécialement conçu pour les applications où l'hygiène est de la plus haute importance, comme dans l'industrie des aliments et des boissons et la fabrication pharmaceutique. Le faible taux de fuite garantit qu'il n'y a pas de contamination du liquide manipulé. Le coefficient d'écoulement de ces vannes est soigneusement calibré pour répondre aux exigences d'écoulement spécifiques de ces industries tout en conservant des niveaux élevés de propreté.
Conclusion
En conclusion, le coefficient d'écoulement d'une valve papillon WCB est un paramètre fondamental qui a un impact significatif sur les performances des systèmes de fluide. Il est influencé par des facteurs tels que la taille de la valve, la position du disque et la conception de la valve. Comprendre le coefficient d'écoulement est essentiel pour la sélection appropriée de la valve et la conception du système.
En tant que fournisseur de vannes de papillon WCB et de produits connexes, nous nous engageons à fournir des vannes de haute qualité avec des données de coefficient de flux précises. Nos produits sont conçus pour répondre aux divers besoins de différentes industries, garantissant des performances et une efficacité optimales.
Si vous avez besoin de vannes de papillon WCB ou de l'un de nos produits connexes, nous vous encourageons à nous contacter pour l'approvisionnement et d'autres discussions techniques. Nous avons une équipe d'experts qui peuvent vous aider à sélectionner la bonne valve pour votre application spécifique, en tenant compte du coefficient de flux et d'autres facteurs importants.
Références
- Papier technique de grue n ° 410, "Écoulement des fluides à travers des vannes, des raccords et des tuyaux".
- Normes et directives de l'Association des fabricants de valves (VMA).
- Manuel des ingénieurs chimiques de Perry, sections pertinentes sur l'écoulement des fluides et la technologie de la valve.
