Le coefficient d'écoulement, souvent désigné comme CV, est un paramètre crucial lorsqu'il s'agit de comprendre les performances d'une valve à billes pneumatique. En tant que principal fournisseur de vannes à billes pneumatiques, j'ai vu de première main l'importance de ce coefficient dans diverses applications industrielles. Dans cet article de blog, je vais me plonger dans le coefficient de flux d'une vanne à billes pneumatique, pourquoi elle est importante et comment elle affecte la fonctionnalité de ces vannes.
Quel est le coefficient d'écoulement (CV)?
Le coefficient d'écoulement (CV) est une mesure qui indique la quantité d'eau (en gallons américains par minute) à 60 ° F qui circulera à travers une valve entièrement ouverte avec une chute de pression de 1 psi sur la soupape. En termes plus simples, c'est un moyen de quantifier la capacité de la vanne pour permettre au liquide de le traverser. Une valeur CV plus élevée signifie que la valve peut gérer un débit plus élevé avec une baisse de pression plus faible, tandis qu'une valeur CV plus faible indique une valve plus restrictive.
Prenons un exemple pratique pour illustrer ce concept. Imaginez que vous avez deux vannes à billes pneumatiques, la vanne A et la valve B. Valve A a un CV de 10, et la valve B a un CV de 20. Si vous appliquez la même chute de pression sur les deux soupapes, la valve B permettra à deux fois plus d'eau de s'écouler par rapport à la valve A. C'est parce que la valve B a un coefficient d'écoulement plus élevé, ce qui signifie qu'il offre moins de résistance à l'écoulement de fluide.
Pourquoi le coefficient d'écoulement est-il important?
Le coefficient d'écoulement est un facteur critique dans la sélection des soupapes pour plusieurs raisons. Premièrement, il aide les ingénieurs et les concepteurs à déterminer la taille de la vanne appropriée pour une application spécifique. Si le coefficient de débit d'une valve est trop faible pour le débit requis, il peut entraîner une baisse de pression excessive, une consommation d'énergie accrue et des dommages potentiels à la valve et à d'autres composants du système. D'un autre côté, si le coefficient de flux est trop élevé, la valve peut être surdimensionnée, entraînant des coûts inutiles et un fonctionnement inefficace.
Deuxièmement, le coefficient d'écoulement affecte les performances de contrôle de la valve. Dans les applications où un contrôle d'écoulement précis est nécessaire, comme dans les usines de traitement chimique ou de traitement de l'eau, une valve avec le bon coefficient d'écoulement est essentielle. Une vanne avec une valeur CV bien correspondante peut fournir un contrôle de débit précis et stable, garantissant que le processus fonctionne en douceur et efficacement.
Enfin, le coefficient de flux est également important pour la conception et l'optimisation du système. En comprenant les caractéristiques d'écoulement des différentes vannes, les ingénieurs peuvent concevoir des systèmes de tuyauterie qui minimisent les pertes de pression et maximisent l'efficacité globale du système. Cela peut entraîner des économies de coûts importantes en termes de consommation d'énergie et de maintenance.
Facteurs affectant le coefficient d'écoulement d'une valve à billes pneumatique
Plusieurs facteurs peuvent influencer le coefficient d'écoulement d'une valve à billes pneumatique. L'un des facteurs les plus importants est la taille de la valve. Généralement, les plus grandes valves ont des coefficients d'écoulement plus élevés car ils offrent une zone transversale plus grande pour que le fluide s'écoule. Cependant, il est important de noter que la relation entre la taille de la valve et le coefficient d'écoulement n'est pas toujours linéaire. D'autres facteurs, tels que la conception de la valve, le type de balle (port complet ou port réduit) et le matériau du siège, peuvent également affecter le coefficient d'écoulement.
La conception de la valve joue un rôle crucial dans la détermination du coefficient d'écoulement. Par exemple, une valve à billes à port complète a un chemin d'écoulement plus grand par rapport à une valve à billes à port réduite, ce qui entraîne un coefficient d'écoulement plus élevé. La forme de la balle et les passages internes de la valve peuvent également avoir un impact sur les caractéristiques d'écoulement. Les vannes avec des surfaces internes lisses et rationalisées ont tendance à avoir une résistance à l'écoulement plus faible et des coefficients d'écoulement plus élevés.
Le type de matériau de siège utilisé dans la vanne peut également affecter le coefficient d'écoulement. Les sièges mous, tels que ceux en caoutchouc ou en téflon, peuvent fournir un joint serré mais peuvent également introduire une certaine résistance à l'écoulement. Les sièges durs, en revanche, offrent moins de résistance à l'écoulement mais peuvent nécessiter un usinage plus précis pour assurer un sceau approprié.
Calcul du coefficient d'écoulement
Le calcul du coefficient d'écoulement d'une valve à billes pneumatique peut être un processus complexe, car il implique en considérant plusieurs facteurs tels que la taille de la valve, la conception et les conditions de fonctionnement. Cependant, certaines méthodes et équations standard peuvent être utilisées pour estimer la valeur CV.
L'une des méthodes les plus courantes est l'utilisation des données du fabricant. La plupart des fabricants de vannes fournissent des valeurs CV pour leurs vannes en fonction des procédures de test standardisées. Ces valeurs peuvent être trouvées dans les spécifications ou catalogues techniques de la vanne. Il est important de noter que ces valeurs sont généralement basées sur des conditions idéales et peuvent devoir être ajustées pour les conditions de fonctionnement réelles.
Une autre méthode consiste à utiliser des équations empiriques. Il existe plusieurs équations disponibles dans la littérature qui peuvent être utilisées pour calculer le coefficient d'écoulement en fonction de la géométrie et des conditions de fonctionnement de la valve. Ces équations prennent en compte des facteurs tels que la taille de la valve, la chute de pression à travers la valve et les propriétés du fluide. Cependant, ces équations peuvent avoir des limitations et peuvent ne pas être exactes pour tous les types de vannes et les conditions de fonctionnement.
Coefficient de flux et sélection de valve
Lors de la sélection d'une vanne à billes pneumatique pour une application spécifique, il est essentiel de considérer le coefficient d'écoulement. La première étape consiste à déterminer le débit requis et la chute de pression autorisée pour le système. Une fois ces paramètres connus, vous pouvez utiliser les données du fabricant ou les équations empiriques pour sélectionner une vanne avec une valeur CV appropriée.
Il est également important de considérer d'autres facteurs tels que l'évaluation de la pression de la valve, l'évaluation de la température et la compatibilité des matériaux. Ces facteurs peuvent affecter les performances et la durabilité de la valve dans l'application spécifique. Par exemple, si l'application implique des fluides à haute pression ou à haute température, vous devrez sélectionner une vanne avec une pression et une température appropriées.

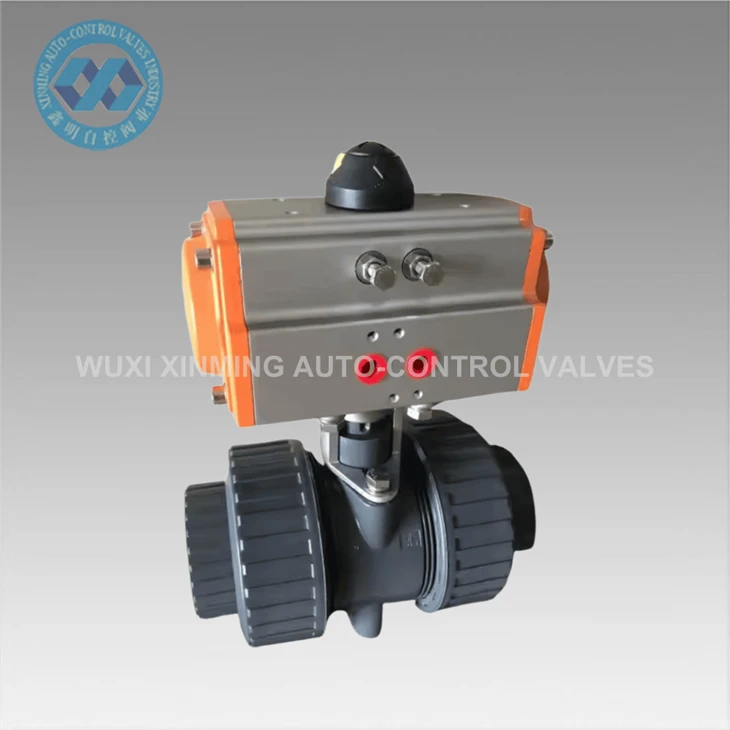

En tant que fournisseur de vannes à billes pneumatique, nous offrons une large gamme de vannes avec différents coefficients de débit pour répondre aux divers besoins de nos clients. NotreValve à billes en PVC à double union avec actionneur pneumatique à double actionest un choix populaire pour les applications nécessitant une résistance à la corrosion et un contrôle de débit fiable. Il a un coefficient d'écoulement élevé, permettant un débit de liquide efficace même dans les systèmes à grande échelle.
NotreActuator pneumatique Valve à billes de bride en acier inoxydableest une autre excellente option pour les applications où la durabilité et la résistance à haute pression sont essentielles. Il dispose d'une conception robuste et d'un coefficient d'écoulement élevé, ce qui le rend adapté à une variété d'applications industrielles.
Pour les applications nécessitant un contrôle de débit à trois, notreValve à billes en acier inoxydable à trois voies pneumatiqueest un choix supérieur. Il offre un contrôle d'écoulement précis et un coefficient d'écoulement élevé, garantissant un fonctionnement efficace dans les systèmes de tuyauterie complexes.
Conclusion
En conclusion, le coefficient d'écoulement est un paramètre vital lorsqu'il s'agit de comprendre les performances d'une valve à billes pneumatique. Il joue un rôle crucial dans la sélection des soupapes, la conception du système et le contrôle du flux. En comprenant les facteurs qui affectent le coefficient d'écoulement et comment le calculer, les ingénieurs et les concepteurs peuvent prendre des décisions éclairées lors de la sélection d'une vanne pour une application spécifique.
En tant que fournisseur de vannes à billes pneumatique, nous nous engageons à fournir à nos clients des vannes de haute qualité qui offrent d'excellentes performances de flux. Si vous avez des questions sur le coefficient de flux ou si vous avez besoin d'aide pour sélectionner la bonne vanne pour votre demande, n'hésitez pas à nous contacter. Nous avons une équipe d'ingénieurs expérimentés qui peuvent vous fournir des conseils et des conseils d'experts. Travaillons ensemble pour vous assurer que votre système fonctionne efficacement et de manière fiable.
Références
- Crane Co., «Flow of Fluids à travers des vannes, des raccords et des tuyaux», Document technique n ° 410.
- ASME B16.34, "Valves - Flayed, Filened et Souding End."
- ISO 5167, "Mesure de l'écoulement du fluide au moyen de plaques d'orifice, de buses et de tubes Venturi insérés dans des conduits de section transversale circulaires en plein essor."
