En ce qui concerne les systèmes de contrôle des fluides, les vannes de papillon sont un choix populaire en raison de leur simplicité, de leur efficacité et de leur fonctionnement efficaces. Deux types courants de vannes papillon sont le type de type roule et de type de tranche. En tant que fournisseur de soupape de papillon à la baisse, j'ai eu une vaste expérience avec les deux types et je comprends leurs différences, leurs avantages et leurs applications. Dans ce blog, je vais me plonger dans les disparités clés entre les vannes de papillon de type Lug - Type - pour vous aider à prendre une décision éclairée pour vos besoins spécifiques.
Conception structurelle
La différence la plus évidente entre les vannes de type borne et les valves de papillon de type Wafer réside dans leur conception structurelle. Une soupape de papillon de type Wafer est conçue pour être installée entre deux brides. Il a une structure relativement simple, avec un corps mince qui s'adapte parfaitement entre les brides du pipeline. La valve est maintenue en place par les boulons qui traversent les brides de chaque côté, qui compriment le corps de la valve entre eux. Cette conception rend les vannes de type Wafer compactes et légères, idéales pour les applications où l'espace est limité.
D'un autre côté, une vanne papillon de type borne présente des pattes filetées autour de sa circonférence. Ces pattes ont des trous à travers lesquels les boulons peuvent être insérés. Contrairement aux vannes de type Wafer, des vannes de type roule peuvent être installées dans un pipeline sans avoir besoin que les brides adjacentes soient boulonnées ensemble. Chaque extrémité de la valve peut être boulonnée indépendamment en bride, permettant une isolement facile des sections du pipeline. Ceci est particulièrement utile dans les systèmes où la maintenance ou le remplacement des composants est nécessaire, car un côté du pipeline peut être arrêté tandis que l'autre reste opérationnel.
Installation et maintenance
L'installation des vannes de papillon de type Wafer - Type et de type diffèrent également considérablement. Les vannes de type tranche nécessitent un alignement précis des brides des deux côtés de la valve. Puisqu'ils comptent sur la compression entre les brides pour le scellement, tout désalignement peut entraîner une fuite. L'installation implique généralement l'insertion de la valve entre les brides et le resserrement des boulons uniformément pour assurer un sceau approprié. Cependant, ce processus peut être difficile, en particulier dans les pipelines de grand diamètre où l'alignement parfait est difficile.
Les vannes de type Lug, en revanche, offrent plus de flexibilité pendant l'installation. Les pattes filetées permettent une connexion indépendante à chaque bride, réduisant le besoin d'alignement précis entre les deux brides. Cela rend l'installation plus rapidement et plus facile, en particulier dans les projets ou les systèmes de modernisation où les brides de pipeline ne sont pas parfaitement alignées. De plus, en ce qui concerne la maintenance, les vannes de type rouleau brillent. Si une section du pipeline doit être entretenue, les boulons d'un côté de la soupape de type roue peuvent être retirés, isolant cette section sans affecter le reste du système. Ce n'est pas possible avec les vannes de type Wafer, qui nécessitent que l'ensemble du pipeline soit arrêté pour la maintenance.
Performance d'étanchéité
Les vannes à deux types de type et de papillons de type Wafer sont conçues pour fournir un scellage efficace. Cependant, leurs mécanismes d'étanchéité et leurs performances peuvent varier en fonction de l'application. Les vannes à plaquette reposent sur la compression entre les brides pour créer un sceau. Le siège élastomère de la valve est comprimé contre le disque, empêchant les fuites du fluide. Dans les applications avec une pression et une température basse à moyenne, les soupapes de type Wafer peuvent fournir un étanchéité fiable. Cependant, dans des environnements à haute pression ou à haute température, le joint de compression peut être compromis, entraînant une fuite.
Les vannes de type Lug, en revanche, ont souvent un mécanisme d'étanchéité plus robuste. La connexion indépendante à chaque bride permet un meilleur contrôle sur la compression du siège de soupape. De plus, de nombreuses vannes de type Lug sont conçues avec des disques doubles ou décalés à décalage, qui fournissent un joint plus serré en réduisant la friction entre le disque et le siège pendant le fonctionnement. Cela rend les vannes de type Lug plus adaptées aux applications à haute pression et à haute température, ainsi que les applications où des fuites nulles sont nécessaires.
Applications
Le choix entre une crampon et une soupape papillon de type Wafer dépend souvent de l'application spécifique. Les vannes à plaquette sont couramment utilisées dans les applications où le coût et l'espace sont des considérations majeures. Ils sont largement utilisés dans les usines de traitement de l'eau, les systèmes de CVC et les pipelines industriels généraux pour un contrôle de liquide faible à moyen à moyen. Leur conception compacte et leur coût relativement faible en font une option attrayante pour les projets à grande échelle où plusieurs vannes sont nécessaires.
Les vannes de type Lug, en revanche, sont préférées dans les applications où l'isolement et la maintenance sont essentiels. Ils sont couramment utilisés dans les usines de transformation chimique, les pipelines pétrolières et gaziers et les installations de production d'électricité. Dans ces industries, la capacité d'isoler les sections du pipeline pour l'entretien ou la fermeture d'urgence est essentielle. Les vannes de type Lug sont également utilisées dans les applications où le pipeline peut être soumis à des vibrations ou à un mouvement, car leur montage indépendant offre une meilleure stabilité.
Recommandations de produits

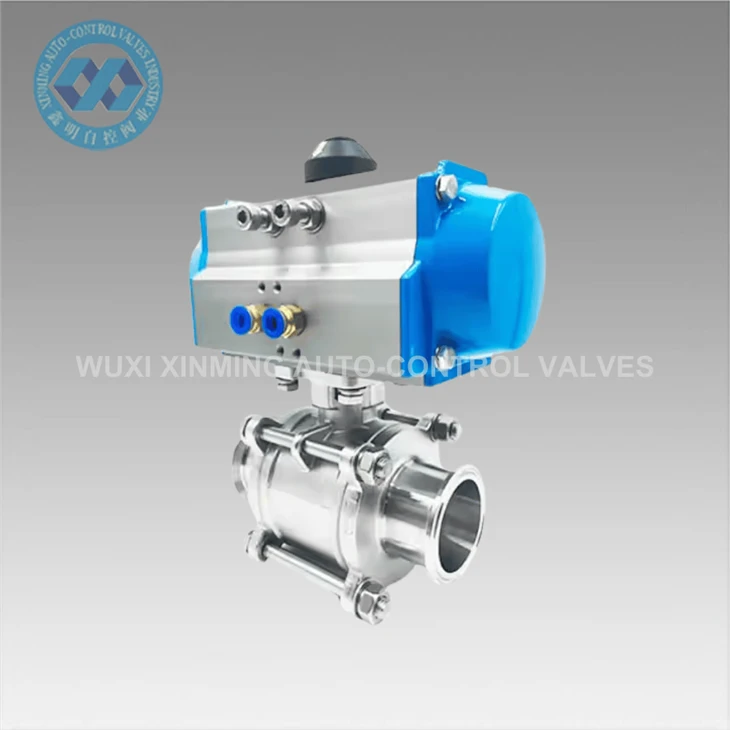

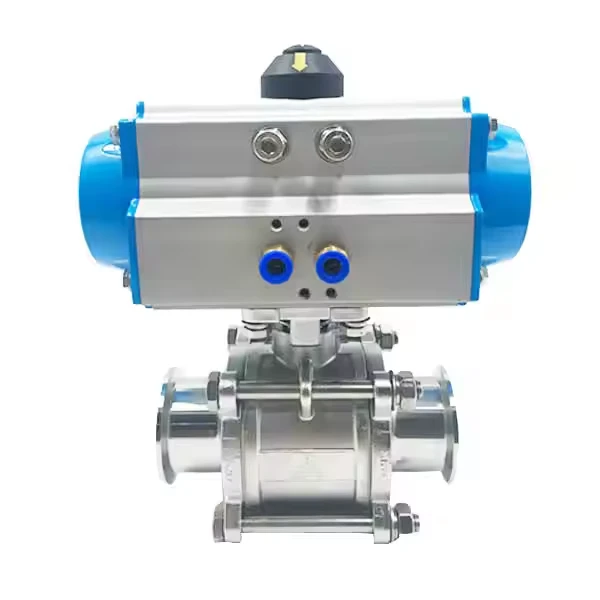

Si vous êtes sur le marché pour une vanne papillon, je voudrais recommander certains de nos produits connexes. NotreSanitaire en acier inoxydable 304 Valve à billesest un excellent choix pour les applications où la résistance à l'hygiène et à la corrosion est importante. Il est fabriqué en acier inoxydable de haute qualité 304, assurant la durabilité et les performances à long terme.
Pour les applications qui nécessitent un contrôle automatisé, notreValve de papillon sanitaire pneumatiqueest une excellente option. Il dispose d'un actionneur pneumatique qui permet un contrôle précis et fiable de la valve, ce qui le rend adapté à une utilisation dans la transformation des aliments et des boissons, la fabrication pharmaceutique et d'autres applications sanitaires.
Si vous avez besoin d'une vanne pour des applications à haute pression et à température élevée, notreValve papillon à bride à double bride excentrique pneumatique robuste et fiableest le choix idéal. Sa conception à double - excentrique offre un joint serré et réduit l'usure sur les composants de la vanne, garantissant des performances à long terme dans des environnements exigeants.
Conclusion
En conclusion, le choix entre un type de borne et une valve papillon de type Wafer dépend de plusieurs facteurs, notamment les exigences d'installation, les performances d'étanchéité et l'application. Les vannes de type Wafer conviennent aux applications sensibles à des coûts et à l'espace - tandis que les vannes de type Lug sont mieux adaptées aux applications où l'isolement et la maintenance sont essentiels. En tant que fournisseur de soupape de papillon à la baisse, nous avons l'expertise et l'expérience pour vous aider à sélectionner la bonne vanne pour vos besoins spécifiques. Que vous recherchiez une valve pour un projet à petite échelle ou une application industrielle à grande échelle, nous pouvons vous fournir des produits de haute qualité et un excellent service client.
Si vous souhaitez en savoir plus sur nos produits ou si vous avez besoin d'aide pour sélectionner la bonne valve pour votre demande, n'hésitez pas à nous contacter pour l'approvisionnement et la négociation. Nous sommes impatients de travailler avec vous pour répondre à vos besoins de contrôle des fluides.
