Salut! En tant que fournisseur de vannes à bille soudées, on me pose souvent des questions sur les différences entre les vannes à bille soudées flottantes et montées sur tourillon. J’ai donc pensé écrire ce blog pour vous l’expliquer d’une manière simple et facile à comprendre.
Commençons par les bases. Un robinet à tournant sphérique est un type de vanne qui utilise un disque sphérique pour contrôler le débit de fluide dans un tuyau. La bille a un trou au milieu et lorsque la vanne est ouverte, le trou s'aligne avec le tuyau, permettant au fluide de s'écouler. Lorsque la vanne est fermée, la bille tourne de 90 degrés, bloquant l’écoulement du fluide.
Parlons maintenant des deux principaux types de vannes à bille soudées : flottantes et montées sur tourillon.
Robinets à tournant sphérique soudés flottants
Un robinet à tournant sphérique soudé flottant est le type de robinet à tournant sphérique le plus courant. Dans cette conception, la balle n'est pas fixée en place mais est libre de flotter entre les deux sièges. Lorsque la vanne est fermée, la pression du fluide pousse la bille contre le siège aval, créant ainsi un joint étanche. Le siège amont n'assure qu'un support et ne contribue pas de manière significative à l'étanchéité.
L’un des principaux avantages d’un robinet à tournant sphérique soudé flottant est sa simplicité. Il comporte moins de pièces qu’un robinet à tournant sphérique monté sur tourillon, ce qui le rend plus facile et moins coûteux à fabriquer. Il présente également une conception relativement compacte, ce qui le rend adapté aux applications où l'espace est limité.
Un autre avantage réside dans ses excellentes performances d’étanchéité. La conception à bille flottante permet à la vanne de s'adapter aux changements de pression et de température, garantissant une étanchéité même dans des conditions variables. Cela le rend idéal pour les applications où un degré élevé de prévention des fuites est requis, comme dans l'industrie pétrolière et gazière.
Cependant, les robinets à tournant sphérique soudés flottants présentent également certaines limites. Ils ne conviennent généralement pas aux applications haute pression car la pression du fluide peut provoquer une déformation de la bille, entraînant une perte de performances d'étanchéité. Ils ne sont pas non plus recommandés pour les vannes de grand diamètre car le poids de la bille peut la faire s'affaisser, affectant là encore l'étanchéité.
Si vous êtes intéressé par nos robinets à tournant sphérique soudés flottants ou par d'autres types de robinets à tournant sphérique comme leRobinet à bille fileté 1 pièce, n'hésitez pas à nous contacter pour plus d'informations.
Vannes à bille soudées montées sur tourillon
Un robinet à tournant sphérique soudé monté sur tourillon, en revanche, a une conception différente. Dans ce type de vanne, la bille est supportée par des tourillons, qui sont de petits arbres situés en haut et en bas de la bille. Les tourillons permettent à la boule de tourner librement tout en la maintenant en place.
Le principal avantage d’un robinet à tournant sphérique soudé monté sur tourillon est sa capacité à gérer des applications à haute pression et de grand diamètre. Le support du tourillon réduit la charge sur les sièges, empêchant la bille de se déformer sous haute pression. Cela le rend adapté aux applications dans l’industrie pétrolière et gazière, où les pipelines à haute pression sont courants.
Un autre avantage est sa durabilité améliorée. Le support de tourillon aide à répartir la charge uniformément sur la boule et les sièges, réduisant ainsi l'usure. Cela se traduit par une durée de vie plus longue de la vanne, ce qui peut vous faire économiser de l'argent à long terme.
Cependant, les vannes à bille soudées montées sur tourillon sont plus complexes et plus coûteuses à fabriquer que les vannes à bille flottante. Ils ont également un encombrement plus important, ce qui peut ne pas convenir aux applications où l'espace est limité.

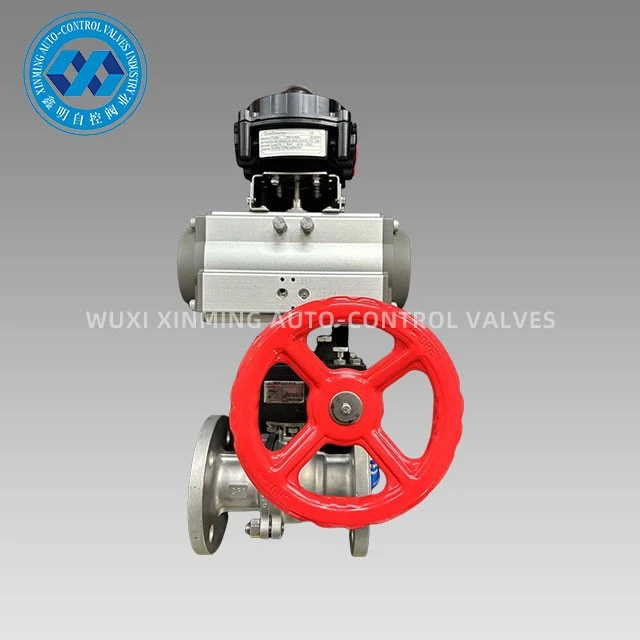

Si vous avez besoin d'un robinet à tournant sphérique soudé monté sur tourillon pour votre application haute pression, ou si vous êtes intéressé par notreRobinet à tournant sphérique pneumatique antidéflagrantouRobinet à tournant sphérique pneumatique, n'hésitez pas à nous contacter.
Différences clés
Maintenant que nous avons discuté des caractéristiques de base des vannes à bille soudées flottantes et montées sur tourillon, résumons les principales différences entre les deux :
- Conception: La principale différence réside dans la façon dont le ballon est appuyé. Un robinet à tournant sphérique flottant a une bille qui flotte librement entre les sièges, tandis qu'un robinet à tournant sphérique monté sur un tourillon a une bille soutenue par des tourillons.
- Pression nominale: Les vannes à bille flottantes conviennent généralement aux applications basse à moyenne pression, tandis que les vannes à bille montées sur tourillon peuvent gérer les applications haute pression.
- Taille: Les robinets à bille flottants sont plus couramment utilisés pour les vannes de petit à moyen diamètre, tandis que les robinets à tournant sphérique montés sur tourillon sont préférés pour les vannes de grand diamètre.
- Performances d'étanchéité: Les deux types de vannes offrent de bonnes performances d'étanchéité, mais le robinet à tournant sphérique flottant s'appuie davantage sur la pression du fluide pour créer une étanchéité, tandis que le robinet à tournant sphérique monté sur tourillon dispose d'un mécanisme d'étanchéité plus stable.
- Coût: Les robinets à bille flottants sont généralement moins chers à fabriquer et à l'achat que les robinets à tournant sphérique montés sur tourillon.
Lequel devriez-vous choisir ?
Le choix entre une vanne à boisseau sphérique soudée flottante et une vanne à tourillon dépend de plusieurs facteurs, notamment la pression et la température de l'application, la taille de la vanne et le budget.
Si vous travaillez sur une application à pression faible à moyenne avec une vanne de petit à moyen diamètre et que le coût est une préoccupation majeure, une vanne à boisseau sphérique soudée flottante peut être le meilleur choix. Il offre de bonnes performances d’étanchéité à un coût relativement faible.
En revanche, si vous avez affaire à des applications à haute pression et à grand diamètre, une vanne à bille soudée montée sur tourillon est la solution idéale. Il peut gérer la haute pression et constitue une solution plus durable et plus fiable.
Nous sommes là pour vous aider à faire le bon choix pour votre application spécifique. Que vous ayez besoin d'une vanne à boisseau sphérique soudée flottante ou montée sur tourillon, ou de tout autre type de vanne à boisseau sphérique de notre gamme de produits, nous pouvons vous fournir les conseils d'experts et les produits de haute qualité dont vous avez besoin. Contactez-nous et nous lancerons la discussion sur l’approvisionnement.
Références
- Manuel de valve, 4e édition, par JSTJST Smith
- Vannes industrielles : sélection et dimensionnement, par JRAJRA Perry
