En tant que fournisseur chevronné de valves de papillons, j'ai été témoin de première main le rôle essentiel que ces vannes jouent dans diverses applications industrielles. L'un des aspects les plus cruciaux d'une valve papillon est sa méthode d'étanchéité, qui a un impact direct sur ses performances, sa fiabilité et sa longévité. Dans ce billet de blog, je vais me plonger dans les différentes méthodes d'étanchéité des vannes de papillon, leurs avantages et leurs applications, pour vous aider à prendre une décision éclairée lors du choix de la bonne valve pour vos besoins.
Sièges résilients
Les sièges résilients sont l'une des méthodes d'étanchéité les plus courantes utilisées dans les vannes papillons. Il implique l'utilisation d'un matériau élastomère, comme le caoutchouc ou l'EPDM, pour créer un joint serré entre le disque de soupape et le corps de soupape. Le siège résilient est généralement moulé sur le corps de soupape ou le disque, offrant une surface d'étanchéité flexible et durable.
L'un des principaux avantages des sièges résilients est ses excellentes performances d'étanchéité. Le matériau élastomère peut être conforme aux irrégularités de surface du disque et du corps de la valve, garantissant un joint serré même dans des conditions à basse pression. Cela rend les soupapes de papillon résilientes idéales pour les applications où un arrêt étanche à la bulle est nécessaire, comme dans les usines de traitement de l'eau, les systèmes de CVC et la transformation des aliments et des boissons.
Un autre avantage des sièges résilients est sa résistance à la corrosion et à l'abrasion. Le matériau élastomère peut protéger le corps de la valve et le disque des effets des produits chimiques rigoureux, des acides et d'autres substances corrosives, prolongeant la durée de vie de la valve. De plus, le siège résilient peut absorber l'impact des particules et des débris dans le liquide, ce qui réduit le risque de dommages aux composants de la valve.
Cependant, les soupapes de papillon résilientes ont également des limites. Le matériau élastomère peut ne pas convenir aux applications à haute température ou à haute pression, car elle peut dégrader ou perdre son élasticité dans des conditions extrêmes. De plus, le siège résilient peut être sujet à l'usure au fil du temps, en particulier dans les applications où la vanne est fréquemment ouverte et fermée.
Sièges en métal
Les sièges métalliques sont une autre méthode d'étanchéité populaire utilisée dans les vannes de papillon. Il implique l'utilisation d'un contact métal-métal entre le disque de soupape et le corps de soupape pour créer un joint. Le siège métallique est généralement usiné ou soudé sur le corps de soupape ou le disque, offrant une surface d'étanchéité dure et durable.
L'un des principaux avantages des sièges métalliques est sa capacité à résister à des températures et des pressions élevées. Le matériau métallique peut maintenir son intégrité et ses performances d'étanchéité même dans des conditions extrêmes, ce qui rend les vannes de papillon par métal idéales pour les applications dans les industries pétrolière et gazière, de production d'électricité et de transformation chimique.
Un autre avantage des sièges métalliques est sa résistance à l'usure. Le siège métallique peut résister à l'impact des particules et des débris dans le liquide, ce qui réduit le risque de dommages aux composants de la valve. De plus, le siège métallique peut être facilement réparé ou remplacé s'il est endommagé, prolongeant la durée de vie de la valve.
Cependant, les soupapes de papillons en métal ont également certaines limites. Le contact métal-métal peut ne pas fournir un arrêt étanche à la bulle, en particulier dans les applications où un niveau élevé de performances d'étanchéité est nécessaire. De plus, le siège métallique peut être sujet à la corrosion et à l'oxydation, en particulier dans les applications où la valve est exposée à des produits chimiques durs ou à des substances corrosives.
Double sièges excentriques
Les sièges doubles excentriques sont une variation de la méthode des sièges métalliques qui offre des performances d'étanchéité améliorées et une usure réduite. Il s'agit de l'utilisation de deux excentricités dans la conception de la valve: une dans l'arbre et une dans le disque. Les excentricités font tourner le disque de soupape hors centre à mesure qu'il s'ouvre et se ferme, réduisant le frottement entre le disque et le siège et minimisant l'usure sur les surfaces d'étanchéité.
L'un des principaux avantages des sièges doubles excentriques est sa capacité à fournir un joint serré avec un couple minimal. La conception excentrique permet au disque de soupape de se désengager rapidement du siège à mesure qu'il s'ouvre, réduisant la friction et l'usure sur les surfaces d'étanchéité. Cela rend les soupapes de papillon double excentriques idéales pour les applications où un couple de fonctionnement faible est requis, comme dans les pipelines de grand diamètre et les systèmes à haute pression.
Un autre avantage des sièges doubles excentriques est sa résistance à l'usure. La conception excentrique réduit le contact entre le disque et le siège, minimisant l'usure sur les surfaces d'étanchéité et prolongeant la durée de vie de la valve. De plus, la double conception excentrique peut compenser tout désalignement entre le disque de soupape et le siège, garantissant un joint cohérent et fiable.
Cependant, les soupapes de papillon double excentrique ont également certaines limites. La conception excentrique peut ne pas convenir aux applications où un arrêt étanche à la bulle est requis, car le contact métal-métal peut ne pas fournir de joint parfait. De plus, la conception double excentrique peut être plus complexe et plus coûteuse que les autres méthodes d'étanchéité, nécessitant des techniques de fabrication et d'installation spécialisées.
Triple sièges excentriques
Les sièges triples excentriques sont la méthode d'étanchéité la plus avancée utilisée dans les vannes de papillon. Il s'agit de l'utilisation de trois excentricités dans la conception de la valve: une dans l'arbre, une dans le disque et une dans le siège. Les excentricités font tourner le disque de soupape hors centre à mesure qu'il s'ouvre et se ferme, créant une action en forme de came qui assure un joint serré avec un minimum de frottement et d'usure.
L'un des principaux avantages des sièges triple excentriques est sa capacité à fournir un arrêt étanche à la bulle avec un couple minimal. L'action en forme de came du disque de soupape lui permet de se désengager rapidement du siège lorsqu'elle s'ouvre, réduisant le frottement et l'usure sur les surfaces d'étanchéité. Cela rend les vannes de papillon triple excentriques idéales pour les applications où un niveau élevé de performances d'étanchéité est nécessaire, comme dans les industries pétrolière et gazière, de production d'électricité et de transformation des produits chimiques.
Un autre avantage des sièges triples excentriques est sa résistance à l'usure. L'action en forme de came du disque de soupape réduit le contact entre le disque et le siège, minimisant l'usure sur les surfaces d'étanchéité et prolongeant la durée de vie de la valve. De plus, la conception triple excentrique peut compenser tout désalignement entre le disque de soupape et le siège, garantissant un joint cohérent et fiable.
Cependant, les vannes de papillon triple excentrique ont également certaines limites. La conception triple excentrique peut être plus complexe et plus coûteuse que les autres méthodes d'étanchéité, nécessitant des techniques de fabrication et d'installation spécialisées. De plus, la conception triple excentrique peut ne pas convenir aux applications où une vanne à faible coût est requise, car la vanne peut être plus chère que les autres types de vannes de papillon.
Conclusion
En conclusion, la méthode d'étanchéité d'une valve papillon est un facteur critique qui peut avoir un impact significatif sur ses performances, sa fiabilité et sa longévité. Les sièges résilients sont idéaux pour les applications où un arrêt étanche à la bulle est requis à de basses températures et pressions, tandis que les sièges métalliques conviennent aux applications où des températures et des pressions élevées sont impliquées. Des sièges doubles excentriques et des sièges triples excentriques offrent des performances d'étanchéité améliorées et une usure réduite, ce qui les rend idéales pour les applications où un niveau élevé de performances d'étanchéité est nécessaire.

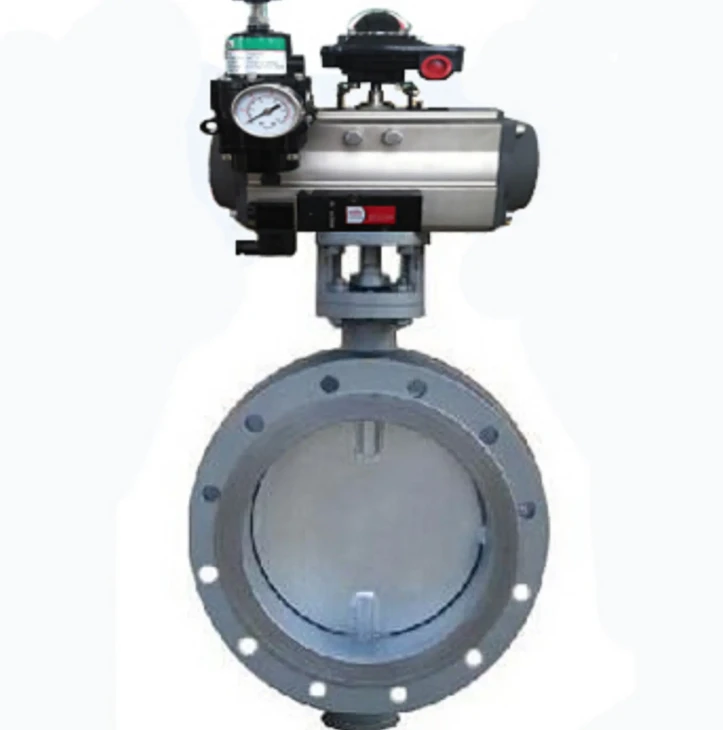

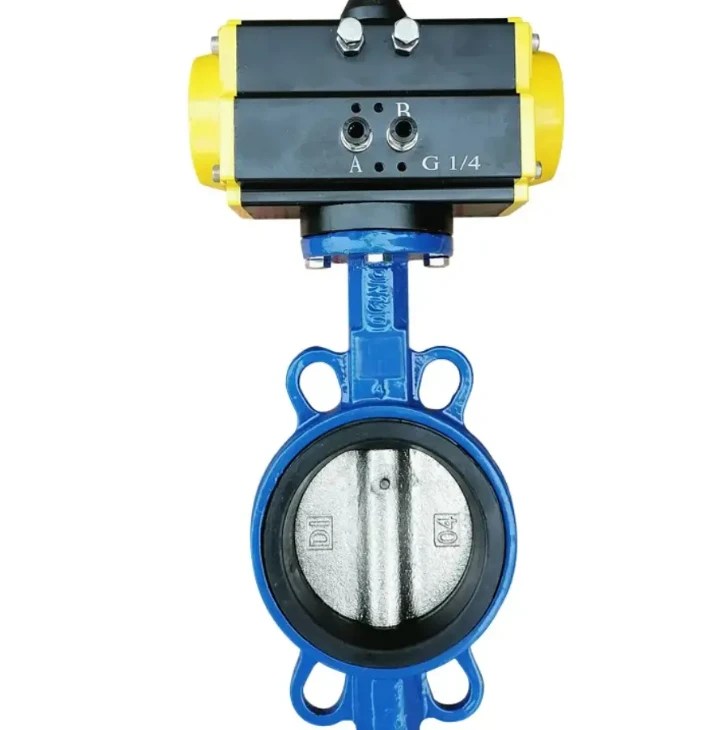

En tant que fournisseur de vannes papillon, nous offrons une large gamme de vannes papillons avec différentes méthodes d'étanchéité pour répondre aux divers besoins de nos clients. NotreValve papillon triple excentriqueest conçu pour fournir un arrêt étanche à la bulle avec un couple minimal, ce qui le rend idéal pour les applications à haute pression et à haute température. NotreNouvelle arrivée pneumatique en acier inoxydable Vanne de papillonsComprend un siège résilient pour d'excellentes performances d'étanchéité et une résistance à la corrosion, ce qui le rend adapté à une variété d'applications. Et notreLe nouveau bouton métallique ne vérifiez pas le diaphragmeOffre une solution fiable et rentable pour le contrôle des fluides dans diverses industries.
Si vous recherchez une vanne de papillon de haute qualité pour votre demande, n'hésitez pas à nous contacter. Notre équipe d'experts se fera un plaisir de vous aider à sélectionner la bonne valve pour vos besoins et à vous fournir un devis compétitif. Nous sommes impatients de travailler avec vous!
