Un interrupteur de fin de course est un composant crucial dans un boîtier de fin de course, servant de mécanisme de sécurité et de contrôle dans diverses applications industrielles. Lorsqu'un interrupteur de fin de course est endommagé, cela peut entraîner des dysfonctionnements, des risques pour la sécurité et des inefficacités opérationnelles. En tant que fournisseur de boîtiers de fin de course de confiance, je comprends l'importance de fournir des conseils clairs sur la façon de remplacer un interrupteur de fin de course endommagé. Dans cet article de blog, je vais vous guider à travers le processus étape par étape pour garantir un remplacement fluide et réussi.
Étape 1 : La sécurité avant tout
Avant de commencer tout travail sur le boîtier de fin de course, il est essentiel de donner la priorité à la sécurité. Assurez-vous que l’alimentation de l’équipement est complètement coupée. Cela évite tout risque de choc électrique et tout mouvement inattendu de la machine. Utilisez des procédures de verrouillage/étiquetage pour sécuriser la source d’alimentation et indiquer clairement que la maintenance est en cours. Portez un équipement de protection individuelle (EPI) approprié, tel que des lunettes de sécurité, des gants et des vêtements de protection, pour vous protéger des dangers potentiels.
Étape 2 : Rassemblez les outils et le matériel nécessaires
Pour remplacer le fin de course endommagé, vous aurez besoin de quelques outils et matériaux. Voici une liste de ce que vous devriez avoir sous la main :
- Jeu de tournevis (à tête plate et Phillips)
- Jeu de clés
- Multimètre pour tester les connexions électriques
- Fin de course de remplacement (assurez-vous qu'il s'agit du bon modèle et des bonnes spécifications pour votre boîtier de fin de course)
- Ruban électrique
- Connecteurs de fils
Étape 3 : Identifiez l’interrupteur de fin de course endommagé
Ouvrez le boîtier du fin de course avec précaution. Prendre note de la disposition interne et de la position des fins de course. Recherchez tout signe visible de dommage, tel que des fils cassés, des composants brûlés ou une déformation physique. Si vous ne savez pas quel interrupteur est endommagé, vous pouvez utiliser un multimètre pour tester la continuité de chaque interrupteur. Un interrupteur endommagé ne montrera généralement aucune continuité ou des lectures incohérentes.
Étape 4 : Débranchez les connexions électriques
Une fois que vous avez identifié le fin de course endommagé, il est temps de débrancher les connexions électriques. Utilisez un tournevis pour desserrer les vis des bornes qui maintiennent les fils en place. Retirez doucement les fils des bornes. Assurez-vous d'étiqueter clairement chaque fil pour garantir une reconnexion correcte plus tard. Vous pouvez utiliser de petits morceaux de ruban adhésif ou des marqueurs de fils pour marquer les fils en fonction de leurs bornes correspondantes.
Étape 5 : Retirez les vis de montage
Le fin de course est généralement monté à l’intérieur du boîtier de fin de course à l’aide de vis. Utilisez un tournevis pour retirer ces vis. Conservez les vis dans un endroit sûr pour éviter de les perdre. Une fois les vis retirées, soulevez délicatement le fin de course endommagé hors de la boîte.
Étape 6 : Installez le nouveau fin de course
Prenez le nouvel interrupteur de fin de course et placez-le dans la même position où se trouvait l'interrupteur endommagé. Alignez les trous de montage du nouveau commutateur avec les trous du boîtier. Insérez les vis de montage et serrez-les solidement à l'aide d'un tournevis. Assurez-vous que l'interrupteur est fermement fixé au boîtier pour éviter tout mouvement pendant le fonctionnement.
Étape 7 : Rebranchez les fils électriques
Référez-vous aux étiquettes que vous avez faites précédemment pour reconnecter les fils électriques au nouveau fin de course. Insérez chaque fil dans sa borne correspondante et serrez les vis des bornes à l'aide d'un tournevis. Assurez-vous que les connexions sont serrées et sécurisées pour éviter toute connexion desserrée qui pourrait causer des problèmes électriques.
Étape 8 : Testez le nouveau fin de course
Avant de fermer le boîtier de fin de course, il est important de tester le nouveau fin de course pour s'assurer de son bon fonctionnement. Rebranchez l'alimentation de l'équipement et utilisez un multimètre pour tester la continuité de l'interrupteur. Activez le commutateur manuellement et vérifiez si le multimètre affiche les lectures attendues. Si l'interrupteur fonctionne correctement, vous devriez constater un changement dans les lectures de continuité ou de tension.
Étape 9 : Fermez le boîtier de fin de course
Une fois que vous avez confirmé que le nouveau fin de course fonctionne correctement, fermez soigneusement le boîtier du fin de course. Assurez-vous que la boîte est hermétiquement fermée pour empêcher la poussière, l’humidité ou d’autres contaminants de pénétrer. Utilisez les vis pour fixer le couvercle de la boîte en place.
Étape 10 : Effectuer une vérification finale
Après avoir fermé la boîte, effectuez une dernière vérification de l'ensemble du système. Allumez l’équipement et observez son fonctionnement. Vérifiez si l'interrupteur de fin de course fonctionne comme prévu et si l'équipement fonctionne de manière sûre et efficace. Si vous remarquez des problèmes ou des anomalies, coupez immédiatement l'alimentation et revérifiez votre travail.
Considérations supplémentaires
- Compatibilité: Lorsque vous choisissez un interrupteur de fin de course de remplacement, assurez-vous qu'il est compatible avec votre boîtier de fin de course et l'application spécifique. Tenez compte de facteurs tels que la tension, le courant nominal et la configuration des contacts.
- Entretien: Un entretien régulier du boîtier de fin de course peut aider à prévenir des dommages prématurés aux fins de course. Inspectez périodiquement les interrupteurs pour déceler tout signe d'usure ou de dommage et remplacez-les si nécessaire.

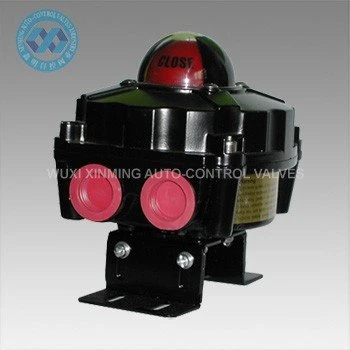

- Mises à niveau: Si vous rencontrez des problèmes fréquents avec vos interrupteurs de fin de course, vous pouvez envisager de passer à un modèle de meilleure qualité ou plus avancé. Notre entreprise propose une large gamme deBoîtier de fin de course antidéflagrant,Indicateur de position de vanne, etInterrupteur de fin de course mécanique ISO 5211 pour vannes pneumatiquesconçus pour offrir des performances fiables et une longue durée de vie.
Conclusion
Remplacer un interrupteur de fin de course endommagé dans un boîtier de fin de course est un processus relativement simple si vous suivez les étapes appropriées et prenez les précautions de sécurité nécessaires. En comprenant comment remplacer le commutateur vous-même, vous pouvez économiser du temps et de l'argent sur les coûts de maintenance. Si vous avez des questions ou avez besoin d'aide supplémentaire concernant le remplacement des interrupteurs de fin de course ou tout autre problème lié au boîtier de fin de course, n'hésitez pas à nous contacter. Nous sommes là pour vous fournir les meilleurs produits et le meilleur support pour vos besoins industriels. Que vous recherchiez une simple pièce de rechange ou une solution complète de boîtier de fin de course, nous avons l'expertise et l'inventaire pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour entamer une discussion sur vos besoins spécifiques et découvrir comment nous pouvons vous aider à optimiser vos opérations.
Références
- Manuel des normes de sécurité électrique
- Guide d'installation et d'entretien du fabricant des interrupteurs de fin de course
