L'installation d'une vanne papillon WCB dans une canalisation verticale est une tâche qui nécessite de la précision, des connaissances et les bons outils. En tant que fournisseur de confiance de vannes papillon WCB, j'ai pu constater par moi-même l'importance d'une installation appropriée pour des performances optimales de la vanne. Dans ce blog, je vais vous guider étape par étape dans le processus d'installation d'une vanne papillon WCB dans un pipeline vertical, en partageant des informations et des conseils précieux tout au long du processus.
Préparation avant l'installation
Avant de commencer le processus d'installation, il est essentiel d'effectuer une vérification préalable approfondie pour vous assurer que tout est en ordre. Voici les étapes clés à suivre :
1. Inspectez la vanne
- Examinez soigneusement la vanne papillon WCB pour déceler tout dommage visible, tel que des fissures, des bosses ou des rayures. Vérifiez le corps de la vanne, le disque, la tige et les joints pour vous assurer qu'ils sont en bon état.
- Vérifiez que la taille de la vanne, la pression nominale et les connexions d'extrémité correspondent aux exigences de votre système de canalisation. Ces informations se trouvent généralement sur la plaque signalétique de la vanne ou dans la documentation du produit.
2. Préparez le pipeline
- Nettoyez l'intérieur de la canalisation verticale pour éliminer tout débris, saleté ou rouille qui pourrait interférer avec le fonctionnement de la vanne. Utilisez un cure-pipe ou une brosse métallique pour frotter soigneusement les parois du pipeline.
- Vérifiez l’alignement du pipeline pour vous assurer qu’il est droit et exempt de tout coude ou décalage. Des canalisations mal alignées peuvent provoquer des contraintes sur la vanne et entraîner une défaillance prématurée.
- Mesurez le diamètre et la longueur du pipeline pour vous assurer qu'il est compatible avec les dimensions de la vanne. Apportez tous les ajustements nécessaires au pipeline si nécessaire.
3. Rassemblez les outils et le matériel nécessaires
- Rassemblez tous les outils et matériaux dont vous aurez besoin pour l'installation, notamment des clés, des tournevis, des joints, des boulons et des écrous. Assurez-vous d'avoir la bonne taille et le bon type d'outils pour le travail.
- Préparez l'équipement de sécurité approprié, tel que des gants, des lunettes de sécurité et un casque de sécurité, pour vous protéger pendant le processus d'installation.
Processus d'installation
Une fois que vous avez terminé la préparation préalable à l'installation, vous êtes prêt à commencer l'installation de la vanne papillon WCB dans la canalisation verticale. Suivez attentivement ces étapes pour garantir une installation réussie :
1. Positionnez la vanne
- Soulevez la vanne papillon WCB en position et alignez-la avec les brides du pipeline. Assurez-vous que la vanne est centrée et que les trous de la bride sont correctement alignés.
- Insérez les joints entre les brides de vanne et les brides de pipeline. Les joints aident à créer un joint étanche et à prévenir les fuites. Choisissez le matériau de joint approprié en fonction des conditions de fonctionnement de votre système de canalisations, telles que la température, la pression et le type de fluide.
2. Installez les boulons et les écrous
- Insérez les boulons dans les trous de la bride et serrez les écrous à la main. Assurez-vous que les boulons sont uniformément espacés et serrés au couple recommandé. Un serrage excessif des boulons peut endommager la vanne ou les brides du pipeline, tandis qu'un serrage insuffisant peut entraîner des fuites.
- Utilisez une clé dynamométrique pour serrer les boulons à la valeur de couple spécifiée. Reportez-vous aux instructions du fabricant de la vanne pour connaître les réglages de couple recommandés.
3. Connectez l'actionneur (le cas échéant)
- Si votre vanne papillon WCB est équipée d'un actionneur, tel qu'un actionneur pneumatique ou électrique, suivez les instructions du fabricant pour le connecter à la vanne. Assurez-vous que l'actionneur est correctement aligné et solidement fixé à la tige de la vanne.
- Connectez le câblage ou la tuyauterie de commande de l'actionneur au système de commande approprié. Cela peut impliquer la connexion de fils électriques, de tuyaux pneumatiques ou de conduites hydrauliques.
4. Testez la vanne
- Une fois la vanne installée et connectée, effectuez un test fonctionnel pour vous assurer de son bon fonctionnement. Ouvrez et fermez la vanne plusieurs fois pour vérifier toute liaison ou résistance.
- Vérifiez s'il y a des fuites autour des brides ou des raccords de la vanne. Si vous remarquez des fuites, serrez les boulons ou remplacez les joints si nécessaire.
Considérations post-installation
Une fois la vanne papillon WCB installée et testée, il y a quelques considérations post-installation à garder à l'esprit :
1. Mise en service
- Suivez les procédures de mise en service du fabricant de la vanne pour vous assurer que la vanne est correctement calibrée et configurée pour votre application spécifique. Cela peut impliquer d'ajuster les paramètres de l'actionneur, de régler les positions d'ouverture et de fermeture de la vanne ou d'effectuer un test de fuite.
- Formez votre personnel sur la façon d’utiliser et d’entretenir correctement la vanne. Fournissez-leur le matériel de formation et les ressources nécessaires pour garantir qu’ils comprennent les fonctions et les procédures de sécurité de la vanne.
2. Entretien
- Établissez un programme d'entretien régulier pour la vanne papillon WCB afin de garantir ses performances et sa fiabilité à long terme. Cela peut inclure l’inspection de l’usure de la vanne, la lubrification des pièces mobiles et le remplacement de tout composant usé ou endommagé.
- Conservez un enregistrement de toutes les activités de maintenance, y compris les dates d'inspection, les tâches de maintenance effectuées et toutes les réparations ou remplacements effectués. Cela vous aidera à suivre les performances de la vanne au fil du temps et à identifier tout problème potentiel avant qu'il ne devienne un problème majeur.
3. Dépannage
- Familiarisez-vous avec les problèmes courants et les techniques de dépannage associés aux vannes papillon WCB. Cela vous aidera à identifier et à résoudre rapidement tout problème pouvant survenir lors du fonctionnement de la vanne.
- Si vous rencontrez des problèmes que vous ne parvenez pas à résoudre vous-même, contactez le fabricant de la vanne ou un technicien qualifié pour obtenir de l'aide.
Conclusion
L'installation d'une vanne papillon WCB dans une canalisation verticale nécessite une planification minutieuse, une préparation appropriée et une attention aux détails. En suivant les étapes décrites dans ce blog et en respectant les instructions du fabricant, vous pouvez garantir une installation réussie et des performances optimales de la vanne.

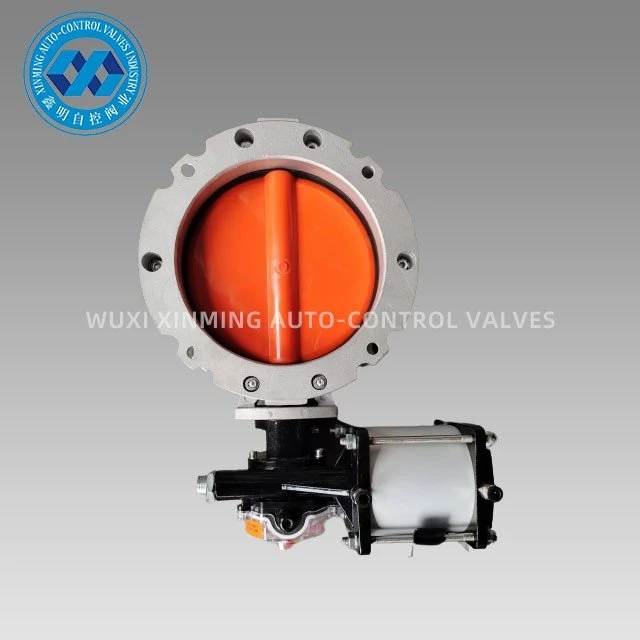

En tant que fournisseur de vannes papillon WCB, nous proposons une large gamme de vannes de haute qualité pour répondre à vos besoins spécifiques. Que vous recherchiez unVanne papillon en aluminium anti-poussière pneumatique DN25, unVanne papillon pneumatique à double bride excentrique robuste et fiable, ou unVanne papillon pneumatique anti-poussière, nous disposons de l'expertise et des produits pour vous aider à trouver la bonne solution.
