Salut! En tant que fournisseur de vannes sanitaires à bille, on me demande souvent comment installer ces vannes dans une canalisation verticale. Cela peut sembler un peu délicat au début, mais avec les bonnes étapes et un peu de savoir-faire, cela peut être un processus fluide. Dans ce blog, je vais vous guider tout au long du processus d'installation.
Pourquoi choisir un robinet à tournant sphérique sanitaire pour les canalisations verticales ?
Avant de nous lancer dans l'installation, expliquons pourquoi les robinets à tournant sphérique sanitaires sont un excellent choix pour les canalisations verticales. Ces vannes sont conçues pour répondre à des normes d'hygiène strictes, ce qui est crucial dans les secteurs de l'alimentation et des boissons, des produits pharmaceutiques et des produits laitiers. Ils ont une surface intérieure lisse qui empêche l’accumulation de saleté, de bactéries et d’autres contaminants.
Dans une canalisation verticale, le débit de fluide est différent de celui d’une canalisation horizontale. Les robinets à tournant sphérique sanitaires peuvent gérer efficacement ce flux vertical, fournissant une fermeture étanche en cas de besoin. Ils offrent également une utilisation simple et rapide, ce qui constitue un avantage considérable dans un environnement de production où le temps presse.
Outils et matériaux dont vous aurez besoin
Tout d’abord, rassemblez tous les outils et matériels nécessaires. Vous aurez besoin d'une clé, de préférence réglable. Celui-ci servira à serrer les écrous et les boulons lors de l’installation. Un coupe-tube est également indispensable si vous devez couper la canalisation pour installer la vanne. Assurez-vous qu'il est tranchant et en bon état.

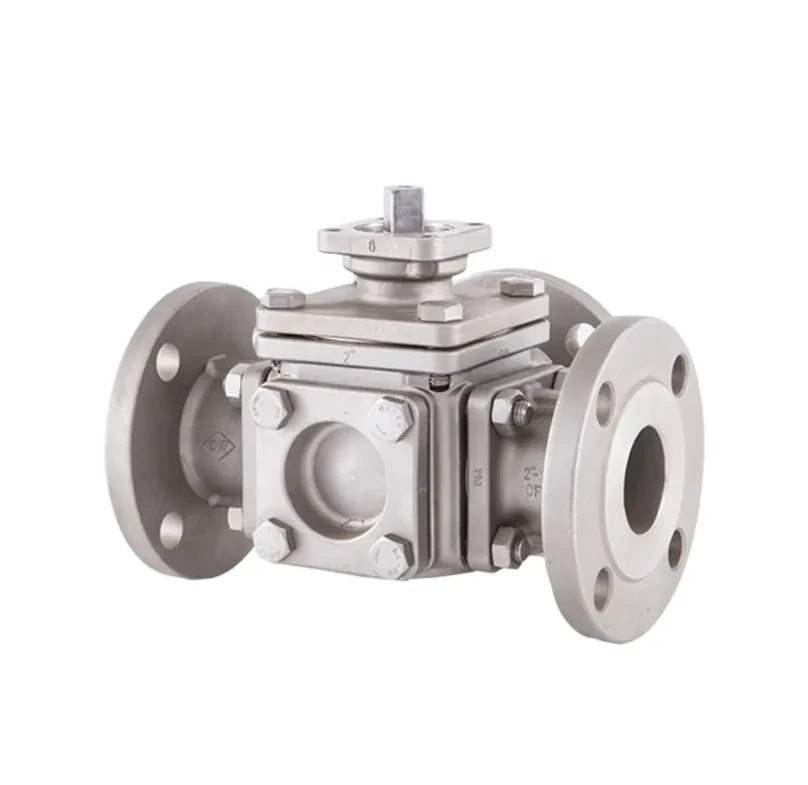

Vous aurez également besoin de matériaux d'étanchéité, comme des joints. Ces joints aident à créer un joint étanche entre la vanne et le pipeline. Et bien sûr, n'oubliez pas le robinet à bille sanitaire lui-même. Si vous recherchez différents types de vannes à bille, nous vous proposons une large gamme, notamment leRobinet à tournant sphérique pneumatique pour le contrôle de précision et la régulation du débit industriel, leRobinet à tournant sphérique à 3 voies avec actionneur pneumatique à rotation de 180 degrés, et leRobinet à tournant sphérique à vide.
Étape 1 : préparer le pipeline
La première étape du processus d’installation consiste à préparer le pipeline vertical. Commencez par couper le débit de fluide dans le pipeline. Ceci est très important pour votre sécurité et pour éviter toute fuite lors de l’installation.
Ensuite, nettoyez les extrémités du pipeline où la vanne sera installée. Utilisez un chiffon propre pour essuyer toute saleté, débris ou rouille. Cela garantit une bonne étanchéité entre la vanne et la canalisation. S'il y a une surface rugueuse ou inégale, vous pouvez utiliser une lime pour la lisser.
Étape 2 : Mesurer et couper le pipeline (si nécessaire)
Si le pipeline est trop long, vous devrez le mesurer et le couper à la bonne longueur. Mesurez la distance entre les points de connexion sur la vanne et marquez la canalisation en conséquence. Ensuite, utilisez le coupe-tube pour réaliser une coupe nette. Assurez-vous que la coupe est droite et perpendiculaire au pipeline.
Après la découpe, ébavurez les bords du pipeline. Vous pouvez utiliser un outil d'ébavurage ou une lime pour supprimer les arêtes vives. Cela évite d'endommager les joints et garantit une bonne étanchéité.
Étape 3 : Installer les joints
Il est maintenant temps d'installer les joints. Placer les joints sur les points de connexion de la vanne. Assurez-vous qu’ils sont bien ajustés et centrés. Les joints sont disponibles dans différents matériaux, comme le caoutchouc ou le silicone. Choisissez celui qui convient à votre application.
Lors de la pose des joints, veillez à ne pas les endommager. Un joint endommagé peut entraîner des fuites, alors manipulez-le avec précaution. Vous pouvez utiliser un peu de lubrifiant sur les joints pour faciliter l’installation et contribuer à créer une meilleure étanchéité.
Étape 4 : Connectez la vanne au pipeline
Une fois les joints en place, il est temps de connecter la vanne au pipeline. Alignez la vanne avec le pipeline afin que les points de connexion correspondent. Ensuite, insérez les boulons dans les trous de la vanne et du pipeline.
Commencez par serrer les boulons à la main pour vous assurer qu'ils sont dans la bonne position. Ensuite, utilisez la clé pour les serrer davantage. Mais n'en faites pas trop : serrez les boulons. Un serrage excessif peut endommager la vanne ou la canalisation et peut également provoquer une déformation des joints, entraînant des fuites.
Étape 5 : Rechercher les fuites
Après avoir raccordé la vanne au pipeline, il est important de vérifier l’absence de fuites. Ouvrir lentement le débit de fluide dans la canalisation et observer la vanne et les points de connexion. Recherchez tout signe de fuite, comme des gouttes ou des pulvérisations.
Si vous remarquez une fuite, coupez immédiatement le débit de liquide. Vérifiez les boulons pour vous assurer qu'ils sont correctement serrés. Vous devrez peut-être également ajuster la position des joints. Une fois que vous avez effectué les ajustements nécessaires, réactivez le débit de liquide et vérifiez à nouveau l'absence de fuites.
Étape 6 : Testez la vanne
Une fois que vous êtes sûr qu'il n'y a pas de fuite, il est temps de tester la valve. Ouvrez et fermez la vanne plusieurs fois pour vous assurer qu'elle fonctionne correctement. Vérifiez la fonction d'arrêt pour vous assurer qu'elle peut arrêter complètement l'écoulement du fluide.
Si la vanne ne fonctionne pas correctement ou si la fermeture n'est pas étanche, il peut y avoir un problème avec l'installation. Vous devrez peut-être démonter la vanne et vérifier les composants. Assurez-vous que la bille à l'intérieur de la valve n'est pas coincée et que toutes les pièces sont correctement alignées.
Conseils d'entretien
Après avoir installé le robinet à tournant sphérique sanitaire dans la canalisation verticale, un entretien régulier est essentiel pour garantir ses performances à long terme. Inspectez périodiquement la valve pour déceler tout signe d’usure. Vérifiez les joints pour déceler tout dommage et remplacez-les si nécessaire.
Nettoyez régulièrement la valve pour éviter l'accumulation de contaminants. Vous pouvez utiliser un détergent doux et un chiffon propre pour nettoyer l'extérieur de la valve. Pour l’intérieur, suivez les recommandations de nettoyage du fabricant.
Conclusion
L'installation d'un robinet à tournant sphérique sanitaire dans une canalisation verticale peut sembler une tâche complexe, mais si vous suivez ces étapes, cela peut être réalisé avec succès. N'oubliez pas de choisir la vanne adaptée à votre application, de préparer correctement la canalisation et de prendre votre temps pendant le processus d'installation.
Si vous êtes à la recherche de robinets à tournant sphérique sanitaires de haute qualité ou si vous avez des questions sur l'installation ou l'entretien, n'hésitez pas à nous contacter. Nous sommes là pour vous aider avec tous vos besoins en matière de vannes à bille. Que vous ayez besoin d'unRobinet à tournant sphérique pneumatique pour le contrôle de précision et la régulation du débit industriel, unRobinet à tournant sphérique à 3 voies avec actionneur pneumatique à rotation de 180 degrés, ou unRobinet à tournant sphérique à vide, nous avons ce qu'il vous faut. Contactez-nous dès aujourd'hui pour entamer une discussion sur l'approvisionnement et trouver la vanne parfaite pour votre projet.
Références
- Normes ASME BPE (Bioprocessing Equipment) pour la conception sanitaire.
- Guides d'installation et d'entretien du fabricant pour les robinets à bille sanitaires.
