L'installation d'une vanne papillon dans un pipeline horizontal est une tâche qui nécessite une planification et une précision minutieuses. En tant que fournisseur de valve papillon, j'ai eu le privilège de voir de première main l'importance d'une installation appropriée pour les performances optimales de ces vannes. Dans cet article de blog, je vous guiderai à travers le processus étape par étape pour installer une vanne papillon dans un pipeline horizontal, partageant des idées et des conseils précieux en cours de route.
Préparations de pré-installation
Avant de commencer le processus d'installation, il est crucial de rassembler tous les outils et matériaux nécessaires. Voici une liste d'éléments dont vous avez généralement besoin:

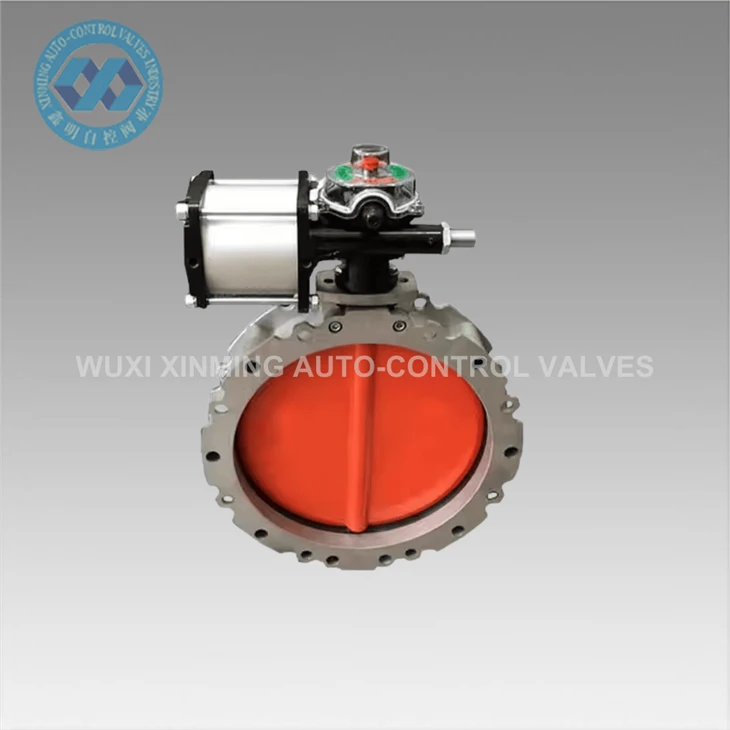

- Vanne papillon: assurez-vous que la vanne que vous avez sélectionnée est la taille et le type correct pour votre système de pipeline. Vous pouvez explorer notre gamme de vannes de papillon, y compris leVanne de papillon de la plaquette d'actionneur pneumatique,Vanne de papillons d'amortisseur, etVanne papillon en alliage en aluminium de haute qualité.
- Joints: Choisissez des joints compatibles avec la valve et le matériau du pipeline. Ils aident à créer un joint serré et à prévenir les fuites.
- Boulons et écrous: Sélectionnez la taille et le grade des boulons et des écrous appropriés pour fixer la vanne au pipeline.
- Clés et prises: vous aurez besoin de ces outils pour serrer les boulons et les écrous.
- Cutter et broyeur de tuyau: Si nécessaire, utilisez ces outils pour préparer les extrémités du pipeline pour l'installation.
- Mesurer le ruban et le niveau: ces outils sont essentiels pour assurer un bon alignement et un positionnement de la valve.
Une fois que vous avez tous les outils et les matériaux prêts, il est temps d'inspecter le pipeline et la valve. Vérifiez le pipeline pour tout dommage, débris ou désalignements. Assurez-vous que la valve est en bon état et libre de tout défaut. Nettoyez les extrémités du pipeline et les faces de soupape pour éliminer toute saleté, rouille ou graisse.
Préparation de pipeline
Une bonne préparation du pipeline est cruciale pour une installation de soupape réussie. Suivez ces étapes pour préparer le pipeline:
- Couper le pipeline: Si le pipeline doit être coupé pour accueillir la vanne, utilisez un coupe-tuyau pour faire une coupe propre et droite. Assurez-vous que la coupe est perpendiculaire à l'axe du pipeline.
- Biseau le pipeline se termine: Utilisez un broyeur ou un outil de biseau pour biseauter les extrémités du pipeline. Cela permet de créer une transition en douceur entre le pipeline et la valve, réduisant le risque de turbulence et de chute de pression.
- Nettoyer les extrémités du pipeline: Utilisez une brosse métallique ou un solvant pour nettoyer les extrémités du pipeline. Retirez la saleté, la rouille ou les débris qui pourraient affecter le joint entre la valve et le pipeline.
- Mesurer et marquer le pipeline: Utilisez un ruban de mesure pour mesurer la distance entre les brides du pipeline. Marquez la ligne centrale du pipeline sur les deux brides. Cela vous aidera à aligner correctement la vanne.
- Vérifiez l'alignement du pipeline: Utilisez un niveau pour vérifier l'alignement du pipeline. Assurez-vous que le pipeline est droit et niveau. Si nécessaire, ajustez les supports du pipeline pour assurer un bon alignement.
Installation de soupape
Maintenant que le pipeline est préparé, il est temps d'installer la vanne papillon. Suivez ces étapes pour une installation réussie:
- Positionner la valve: Placez la valve entre les brides du pipeline, en alignant la ligne médiane de la valve avec la ligne médiane du pipeline. Assurez-vous que la valve est orientée correctement, avec la flèche de direction de l'écoulement sur le corps de la vanne pointant dans le sens de l'écoulement.
- Insérer les joints: Placez les joints entre les brides de soupape et les brides de pipeline. Assurez-vous que les joints sont centrés et alignés avec les trous des boulons.
- Insérer les boulons et les écrous: Insérez les boulons à travers les trous des boulons dans les brides de soupape et les brides du pipeline. Utilisez une clé ou une douille pour serrer les écrous. Commencez par serrer les boulons dans un motif transversal, augmentant progressivement le couple jusqu'à ce que les écrous soient bien ajustés.
- Vérifiez le fonctionnement de la vanne: Une fois la vanne installée, vérifiez le fonctionnement de la vanne. Ouvrez et fermez la vanne plusieurs fois pour vous assurer qu'elle se déplace en douceur et librement. Vérifiez les fuites autour des brides de soupape.
- Effectuer un test de pression: Une fois la vanne installée et que l'opération est vérifiée, effectuez un test de pression pour assurer l'intégrité de l'installation. Suivez les instructions du fabricant pour effectuer le test de pression.
Chèques post-installation
Une fois la valve installée et le test de pression terminé, il est important d'effectuer des contrôles post-installation. Voici quelques choses à vérifier:
- Vérifiez la position de la vanne: Assurez-vous que la vanne est dans la bonne position. La valve doit être entièrement ouverte ou entièrement fermée, selon les exigences du système.
- Vérifiez le fonctionnement de la vanne: Faire fonctionner la vanne plusieurs fois pour vous assurer qu'il se déplace en douceur et librement. Vérifiez les bruits ou vibrations inhabituels.
- Vérifiez les fuites: Inspectez les brides de soupape et les connexions du pipeline pour toutes les fuites. Si vous détectez une fuite, serrez les boulons ou remplacez les joints si nécessaire.
- Vérifiez les supports de pipeline: Assurez-vous que les supports du pipeline sont en bon état et correctement ajustés. Les supports devraient empêcher un mouvement ou une vibration excessif du pipeline.
- Documenter l'installation: Gardez un enregistrement de l'installation de la vanne, y compris le modèle de soupape, la taille, la date d'installation et toute autre information pertinente. Cette documentation sera utile pour la maintenance et le dépannage futurs.
Conseils pour une installation réussie
Voici quelques conseils supplémentaires pour assurer une installation de soupape de papillon réussie:
- Suivez les instructions du fabricant: Suivez toujours les instructions du fabricant pour l'installation de la valve. Les instructions fournissent des directives et des recommandations spécifiques pour votre modèle de vanne.
- Utilisez les bons outils et les bons matériaux: Assurez-vous d'utiliser les bons outils et matériaux pour l'installation. L'utilisation de mauvais outils ou de matériaux peut entraîner une mauvaise installation et des problèmes potentiels.
- Prenez votre temps: L'installation est une tâche précise qui nécessite de la patience et de l'attention aux détails. Prenez votre temps pour vous assurer que chaque étape est effectuée correctement.
- Recherchez de l'aide professionnelle si nécessaire: Si vous n'êtes pas confiant dans votre capacité à installer la vanne, demandez de l'aide professionnelle. Un technicien qualifié peut assurer une installation appropriée et éviter les problèmes potentiels.
Conclusion
L'installation d'une vanne papillon dans un pipeline horizontal est une tâche complexe mais réalisable. En suivant les étapes décrites dans cet article de blog et en utilisant les bons outils et matériaux, vous pouvez assurer une installation réussie. N'oubliez pas d'effectuer des préparations de pré-installation, de la préparation du pipeline, de l'installation de la valve et des contrôles post-installation. Si vous avez des questions ou avez besoin d'aide supplémentaire, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la bonne soupape de papillon pour votre application et à assurer un processus d'installation fluide. Que vous ayez besoin d'unVanne de papillon de la plaquette d'actionneur pneumatique,Vanne de papillons d'amortisseur, ouVanne papillon en alliage en aluminium de haute qualité, notre équipe d'experts est prête à vous aider. Contactez-nous dès aujourd'hui pour discuter de vos besoins et démarrer le processus d'approvisionnement.
