En tant que fournisseur de vannes à bille filetées, j'ai pu constater à quel point l'efficacité du débit est cruciale dans diverses applications industrielles. Qu'il s'agisse de contrôler le débit de liquides ou de gaz, un robinet à tournant sphérique fileté qui fonctionne bien peut faire toute la différence. Dans ce blog, je partagerai quelques conseils pratiques sur la façon d'améliorer l'efficacité du débit d'un robinet à bille fileté.
1. Sélectionnez la bonne taille de valve
L’une des étapes les plus fondamentales pour garantir une bonne efficacité de débit consiste à choisir la bonne taille de vanne. Une vanne trop petite créera une chute de pression excessive, limitant le débit. D’un autre côté, une vanne surdimensionnée peut entraîner un débit instable et un mauvais contrôle.
Lors de la sélection de la taille, vous devez tenir compte des exigences de débit de votre système. Calculez le volume d'écoulement attendu et la pression à laquelle le fluide s'écoulera. Vous pouvez utiliser des tableaux de dimensionnement standard de l'industrie, basés sur la valeur Cv (coefficient de débit) de la vanne. La valeur Cv indique la quantité d'eau (en gallons américains par minute) qui peut s'écouler à travers une vanne avec une chute de pression de 1 psi. Assurez-vous de choisir une vanne avec une valeur Cv qui correspond aux besoins de votre système. Par exemple, si vous disposez d'un système à haut débit, vous aurez besoin d'une vanne avec un Cv plus élevé.
2. Faites attention à la conception des vannes
La conception du robinet à bille fileté joue un rôle important dans son efficacité de débit. Il existe différents types de conceptions de robinets à tournant sphérique, tels que les ports complets et les ports standard.
UNrobinet à tournant sphérique à passage intégrala une boule avec une ouverture de la même taille que le tuyau auquel elle est connectée. Cette conception permet une restriction minimale du débit, ce qui se traduit par une efficacité de débit élevée. Les robinets à tournant sphérique à port standard, en revanche, ont une ouverture à bille plus petite, ce qui peut entraîner un certain degré de restriction du débit. Si une efficacité de débit élevée est votre priorité absolue, optez pour une conception à port intégral.
Tenez également compte de la finition de la surface intérieure de la vanne. Une surface intérieure lisse minimise la friction, permettant au fluide de circuler plus librement. Les vannes à bille polie et à parois intérieures lisses peuvent améliorer considérablement l'efficacité du débit.
3. Assurer une installation correcte
Une installation correcte est essentielle pour obtenir une efficacité de débit optimale. Tout d’abord, assurez-vous que la vanne est installée dans le bon sens. La plupart des robinets à bille filetés sont unidirectionnels, ce qui signifie qu'ils sont conçus pour fonctionner correctement lorsque le fluide s'écoule dans une direction spécifique. L'installation de la vanne à l'envers peut entraîner une réduction du débit et même des dommages à la vanne.
Les connexions entre la vanne et les tuyaux doivent également être étanches et sans fuite. Des connexions desserrées peuvent provoquer une perte de pression et des turbulences, qui affectent négativement l'efficacité du débit. Utilisez des matériaux d'étanchéité appropriés, tels que du ruban téflon ou des joints, pour garantir une bonne étanchéité. De plus, assurez-vous que les tuyaux sont propres avant l'installation pour éviter que des débris ne pénètrent dans la vanne et provoquent des blocages.
4. Entretien régulier
Un entretien régulier est essentiel pour que le robinet à bille fileté continue de fonctionner avec une efficacité maximale. Au fil du temps, de la saleté, des débris et de la corrosion peuvent s'accumuler à l'intérieur de la vanne, limitant ainsi le débit.
Effectuez des inspections de routine pour vérifier tout signe d’usure, de dommage ou de blocage. Nettoyez régulièrement la valve pour éliminer les particules accumulées. Vous pouvez utiliser un détergent doux ou un nettoyant pour valve spécialisé, selon le type de liquide traité par la valve.
Lubrifiez les pièces mobiles de la vanne, telles que la bille et la tige, comme recommandé par le fabricant. Une lubrification adéquate réduit la friction, facilite l’ouverture et la fermeture de la vanne et contribue également à prévenir la corrosion.
5. Mise à niveau avec des actionneurs
Si vous recherchez un contrôle plus précis et une efficacité de débit améliorée, envisagez de mettre à niveau votre vanne à bille filetée avec un actionneur. Les actionneurs peuvent automatiser l'ouverture et la fermeture de la vanne, permettant un contrôle du débit plus précis et plus rapide.

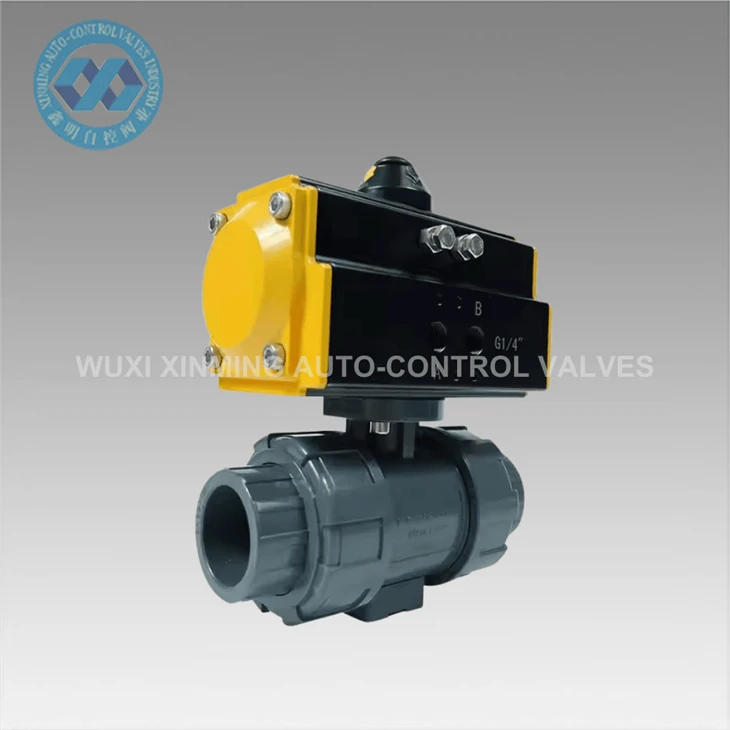

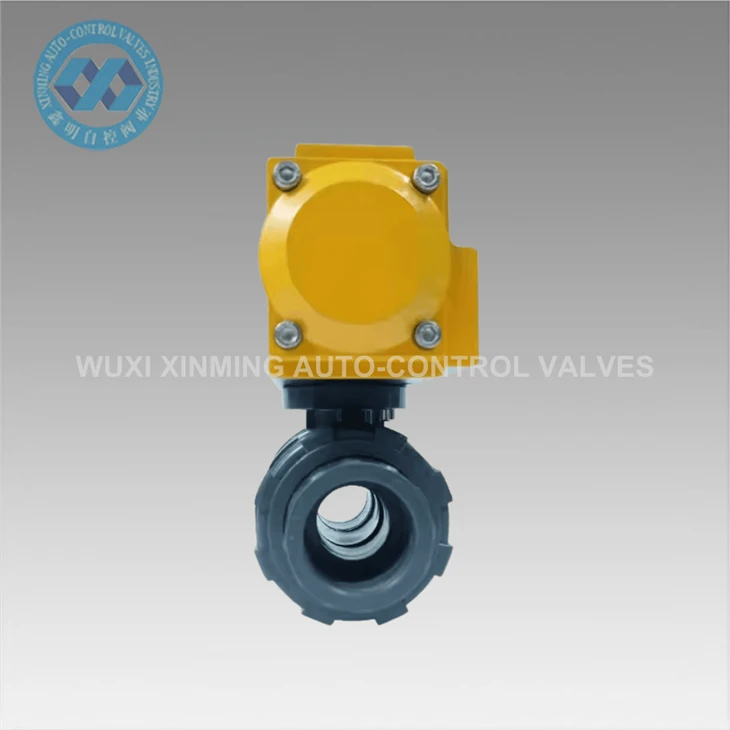

Par exemple,actionneurs pneumatiquessont populaires parce qu'ils agissent rapidement et sont fiables. Ils utilisent de l'air comprimé pour déplacer la vanne, offrant ainsi un contrôle rapide et précis du débit. Les actionneurs électriques constituent également une bonne option, en particulier pour les applications où un degré élevé de contrôle est requis. Ils offrent un fonctionnement fluide et peuvent être facilement intégrés aux systèmes d’automatisation.
6. Considérez les propriétés du fluide
Les propriétés du fluide circulant dans la vanne ont un impact significatif sur son efficacité d'écoulement. Les fluides à haute viscosité, comme l'huile, ont tendance à s'écouler plus lentement et à créer plus de résistance que les fluides à faible viscosité comme l'eau.
Si vous avez affaire à un fluide à haute viscosité, vous devrez peut-être choisir une vanne avec une ouverture plus grande ou une conception spécifiquement optimisée pour les fluides visqueux. Vous pouvez également envisager d’utiliser des additifs pour réduire la viscosité du fluide, ce qui peut améliorer le débit à travers la vanne.
La température et la pression du fluide sont également des facteurs importants. Les fluides à haute température peuvent provoquer une dilatation des matériaux de la vanne, ce qui peut affecter les performances de la vanne. Assurez-vous de choisir une vanne dont les matériaux peuvent résister aux conditions de température et de pression de votre application.
7. Testez et optimisez
Une fois que vous avez installé et entretenu votre robinet à tournant sphérique fileté, il est important de tester l'efficacité du débit. Utilisez des débitmètres et des manomètres pour mesurer le débit et la chute de pression à travers la vanne. Comparez les valeurs mesurées avec les valeurs attendues en fonction de la conception de votre système.
Si l’efficacité du débit est inférieure à celle prévue, vous devrez peut-être procéder à quelques ajustements. Cela peut impliquer de modifier la taille de la vanne, d'améliorer l'installation ou d'effectuer une maintenance supplémentaire. Surveillez et optimisez en permanence les performances de la vanne pour garantir qu'elle fonctionne au plus haut niveau d'efficacité.
En conclusion, l'amélioration de l'efficacité du débit d'un robinet à tournant sphérique fileté nécessite une combinaison de sélection, d'installation, de maintenance et d'optimisation appropriées. En suivant ces conseils, vous pouvez vous assurer que votre vanne offre un contrôle de débit fiable et efficace.
Si vous êtes à la recherche de vannes à bille filetées de haute qualité ou si vous souhaitez discuter de la manière d'optimiser votre système de vannes pour une meilleure efficacité de débit, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les solutions adaptées à vos besoins industriels.
Références
- "Manuel des vannes", Laboratoire des vannes de régulation, 2020
- "Systèmes de flux de fluides industriels : conception et fonctionnement", Smith, J., 2019
- Manuels du fabricant de divers robinets à bille filetés
