Salut! En tant que fournisseur de vannes à billes minces, j'ai vu de première main à quel point l'alignement approprié est crucial lors de l'installation. Une valve à billes minces mal alignée peut entraîner toutes sortes de problèmes, comme les fuites, une efficacité d'écoulement réduite et même une usure prématurée. Donc, dans ce blog, je vais partager quelques conseils sur la façon d'assurer l'alignement approprié d'une vanne à billes minces pendant l'installation.
Chèques d'installation avant
Avant même de démarrer le processus d'installation, il est important de faire quelques chèques. Tout d'abord, assurez-vous d'avoir la bonne vanne pour le travail. Vérifiez les spécifications de la vanne par rapport aux exigences du système. Vous ne voulez pas vous retrouver avec une valve trop petite ou trop grande pour le pipeline.
Inspectez la valve pour tout dommage visible. Recherchez des fissures, des bosses ou tout signe de corrosion. Une valve endommagée ne fonctionnera pas correctement, même si elle est parfaitement alignée. Vérifiez également les surfaces d'accouplement de la valve et du pipeline. Ils devraient être propres et exempts de débris. Toute saleté ou crasse peut empêcher un sceau et un alignement appropriés.
Mesurer et marquer
Une mesure précise est essentielle pour un bon alignement. Utilisez un outil de mesure fiable, comme un ruban à mesurer ou un étrier, pour mesurer le diamètre du pipeline et la vanne. Assurez-vous que les mesures correspondent. S'il y a une différence significative, vous devrez peut-être rechercher un adaptateur ou une vanne différente.
Une fois que vous avez confirmé les mesures, marquez le pipeline et la valve. Marquez la ligne médiane du pipeline et de la valve. Cela vous aidera à les aligner correctement lors de l'installation. Vous pouvez utiliser un marqueur permanent ou un scribe pour faire les marques.
Positionner la valve
Lorsque vous positionnez la valve, il est important de considérer la direction d'écoulement. La plupart des vannes à billes minces ont une flèche indiquant la direction de l'écoulement. Assurez-vous que la flèche sur la soupape s'aligne sur la direction d'écoulement dans le pipeline. Une direction d'écoulement incorrecte peut entraîner une réduction des performances et même des dommages à la valve.
Placer attentivement la valve dans le pipeline. Essayez d'aligner les lignes centrales de la valve et du pipeline aussi étroitement que possible. Vous devrez peut-être utiliser un dispositif de levage, comme un palan ou une grue, pour des vannes plus grandes. Assurez-vous que la valve est de niveau et ne s'inclinez pas de côté.
Utilisation d'outils d'alignement
Il existe plusieurs outils d'alignement disponibles qui peuvent vous aider à assurer un bon alignement. L'un des outils les plus courants est un outil d'alignement de la bride. Si votre vanne à billes mince a des brides, cet outil peut être très utile. Il aide à aligner les trous des boulons dans les brides de la valve et du pipeline. Cela garantit que les boulons peuvent être insérés facilement et que la vanne est correctement assise.
Un autre outil est un outil d'alignement laser. Cet outil utilise un faisceau laser pour fournir une référence d'alignement précise. Il peut être particulièrement utile pour les pipelines longs ou lorsque une haute précision est nécessaire. En utilisant un outil d'alignement laser, vous pouvez vous assurer que la valve est alignée dans une très petite tolérance.
Serrer les boulons
Une fois la valve en position et correctement alignée, il est temps de resserrer les boulons. Mais ne vous contentez pas de devenir fou et de les resserrer tous en même temps. Vous devez suivre une séquence de resserrement spécifique. Commencez par serrer les boulons dans un motif transversal. Cela aide à répartir la pression uniformément autour de la bride et assure un sceau approprié.
Utilisez une clé à couple pour serrer les boulons à la valeur de couple recommandée. Le resserrement des boulons peut endommager la valve ou le pipeline, tandis que le serrage peut entraîner des fuites. Reportez-vous au manuel d'installation de la vanne pour les valeurs de couple correctes.
Tester l'alignement
Une fois la valve installée et les boulons serrés, il est important de tester l'alignement. Vous pouvez effectuer une inspection visuelle pour vous assurer que la valve semble correctement alignée. Vérifiez tous les signes de désalignement, tels que les lacunes entre les brides ou une valve qui semble être inclinée.
Vous pouvez également effectuer un test de pression. Appliquez une pression sur le système et vérifiez toute fuite. S'il y a des fuites, cela pourrait être un signe de désalignement. Dans ce cas, vous devrez peut-être desserrer les boulons, réaligner la vanne, puis retarder les boulons.
Problèmes et solutions d'alignement communs
Parfois, vous pouvez rencontrer des problèmes d'alignement courants lors de l'installation. Un problème courant est le désalignement des traces. Cela peut se produire si les brides ne sont pas correctement usinées ou si le pipeline n'est pas droit. Pour résoudre ce problème, vous pouvez utiliser des cales pour ajuster l'alignement. Les cales sont de minces morceaux de matériau qui peuvent être placés entre les brides pour corriger l'alignement.
Un autre problème est le désalignement des STEM de la valve. Cela peut entraîner des problèmes avec le fonctionnement de la valve. Si vous remarquez que la tige de soupape ne se déplace pas en douceur ou que la valve est difficile à ouvrir et à fermer, cela pourrait être dû au désalignement des tiges. Dans ce cas, vous devrez peut-être démonter la valve et réaligner la tige.
L'importance d'un bon alignement pour différents types de vannes à billes minces

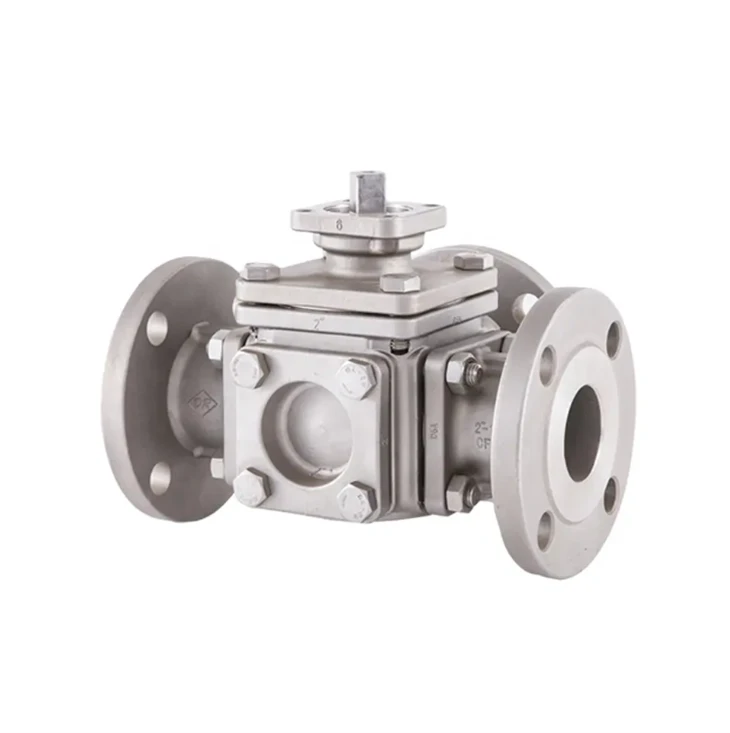

Différents types de vannes à billes minces ont des exigences d'alignement différentes. Par exemple, leActionneur pneumatique de 180 degrés 3 voiesdoit être aligné précisément pour assurer un bon fonctionnement de l'actionneur. Une valve mal alignée peut entraîner un dysfonctionnement de l'actionneur, entraînant des problèmes de contrôle du débit.
LeDouble Union L - Valve à billes en forme à trois formesnécessite également un alignement minutieux. La conception en forme de L signifie que la vanne doit être positionnée correctement pour diriger l'écoulement comme prévu. Tout désalignement peut perturber le schéma d'écoulement et réduire l'efficacité du système.
Vannes à billes électriques élevées pour un fonctionnement fiablesont un autre type qui nécessite un alignement approprié. Ces vannes sont souvent utilisées dans des applications critiques où la fiabilité est essentielle. Une valve à billes électrique mal alignée peut entraîner des problèmes électriques et affecter les performances globales du système.
Conclusion
Assurer l'alignement approprié d'une vanne à billes minces pendant l'installation est essentiel pour ses performances optimales et sa longévité. En suivant les étapes que j'ai décrites dans ce blog, des vérifications pré-installation au test de l'alignement, vous pouvez éviter de nombreux problèmes courants associés aux vannes mal alignées.
Si vous êtes sur le marché des vannes à billes minces de haute qualité, nous sommes là pour vous aider. Nous offrons une large gamme de vannes à billes minces conçues pour répondre à vos besoins spécifiques. Que vous ayez besoin d'une vanne à deux voies simples ou d'une vanne à trois voies plus complexe, nous vous avons couvert. Si vous avez des questions ou si vous souhaitez discuter de vos exigences, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider à trouver la bonne soupape et à assurer un processus d'installation fluide.
