Salut! En tant que fournisseur d'électrovannes, j'ai pu constater à quel point il est crucial de choisir la bonne bobine pour votre électrovanne. Il ne s’agit pas seulement d’y coller n’importe quelle vieille bobine ; cela peut améliorer ou défaire les performances de votre valve. Voyons donc comment choisir la bobine parfaite pour votre électrovanne.
Comprendre les bases des bobines d'électrovanne
Tout d’abord, parlons de ce que fait réellement une bobine d’électrovanne. Une bobine d'électrovanne est un dispositif électromécanique qui convertit l'énergie électrique en énergie mécanique. Lorsqu’un courant électrique traverse la bobine, il crée un champ magnétique. Ce champ magnétique déplace ensuite un piston à l'intérieur de la vanne, qui ouvre ou ferme la vanne pour contrôler le débit de fluide ou de gaz.
Il existe différents types de bobines disponibles, et les plus courantes sont les bobines AC (courant alternatif) et DC (courant continu). Les bobines CA sont généralement utilisées dans les applications où l'alimentation électrique est en courant alternatif, comme dans la plupart des environnements industriels. Ils sont connus pour leur couple de démarrage élevé, ce qui signifie qu'ils peuvent déplacer rapidement le piston pour ouvrir ou fermer la vanne. D'autre part, les bobines CC sont utilisées lorsqu'une alimentation en courant continu est disponible. Ils sont plus économes en énergie et produisent moins de chaleur que les serpentins AC.
Facteurs à considérer lors du choix d’une bobine
Tension
L’un des facteurs les plus importants à prendre en compte est la tension de la bobine. Vous devez vous assurer que la tension de la bobine correspond à l'alimentation électrique de votre application. Si la tension est trop basse, la bobine risque de ne pas générer suffisamment de force magnétique pour faire fonctionner correctement la vanne. A l’inverse, si la tension est trop élevée, elle peut surchauffer la bobine et la faire griller.
Par exemple, si votre alimentation est de 24 V CC, vous devez choisir une bobine CC conçue pour 24 V. C'est toujours une bonne idée de vérifier les exigences de tension de votre système avant de faire un achat.
Température nominale
La température nominale de la bobine est également cruciale. Différents environnements ont des plages de températures différentes, et la bobine doit être capable de résister à ces températures sans perdre ses performances. Par exemple, dans un environnement industriel à haute température, vous aurez besoin d'une bobine avec une température nominale élevée. Si vous utilisez un serpentin à basse température dans un environnement chaud, il peut se dégrader rapidement et entraîner une défaillance de la vanne.
Cycle de service
Le cycle de service fait référence à la durée pendant laquelle la bobine est alimentée par rapport à la durée totale. Il existe différents types de cycles de service, tels que le service continu, intermittent et de courte durée. Une bobine à service continu est conçue pour être alimentée en permanence, tandis qu'une bobine à service intermittent peut être alimentée pendant une certaine période puis désactivée.
Si vous choisissez une bobine avec un mauvais rapport cyclique, elle peut surchauffer et mal fonctionner. Par exemple, l'utilisation d'une bobine à service de courte durée pour un fonctionnement continu entraînera une surchauffe et éventuellement une panne.
Classe d'isolation
La classe d'isolation de la bobine détermine sa capacité à résister aux claquages électriques. Des classes d'isolation plus élevées peuvent supporter plus de tension et de chaleur sans se décomposer. Lors du choix d’une bobine, tenez compte de l’environnement électrique dans lequel elle fonctionnera. Dans un environnement à haute tension ou à haute température, une bobine avec une classe d'isolation plus élevée est recommandée.
Matériaux et construction des bobines
Les matériaux utilisés dans la construction de la bobine peuvent également affecter ses performances. Les matériaux les plus courants pour le bobinage des bobines sont le cuivre et l’aluminium. Le cuivre est un meilleur conducteur d’électricité que l’aluminium, ce qui signifie qu’il peut transférer l’énergie électrique plus efficacement. Toutefois, le cuivre est également plus cher.
Le matériau isolant est également important. Une bonne isolation peut éviter les courts-circuits et améliorer la durée de vie de la bobine. Certaines bobines utilisent de la résine époxy ou d'autres types de matériaux isolants pour protéger le bobinage.
Compatibilité avec l'électrovanne
Il est essentiel de s'assurer que la bobine est compatible avec votre électrovanne. Différentes vannes ont des tailles et des conceptions différentes, et la bobine doit être correctement ajustée. Le style de montage de la bobine doit correspondre aux exigences de montage de la vanne.
Par exemple, certaines vannes ont un raccord fileté pour la bobine, tandis que d'autres ont une conception à encliquetage ou à bride. Assurez-vous de connaître les spécifications de la vanne avant de choisir une bobine.
Application – Considérations spécifiques
L'application dans laquelle l'électrovanne sera utilisée joue également un rôle important dans la sélection de la bobine. Jetons un coup d'œil à quelques applications courantes :
Automatisation industrielle

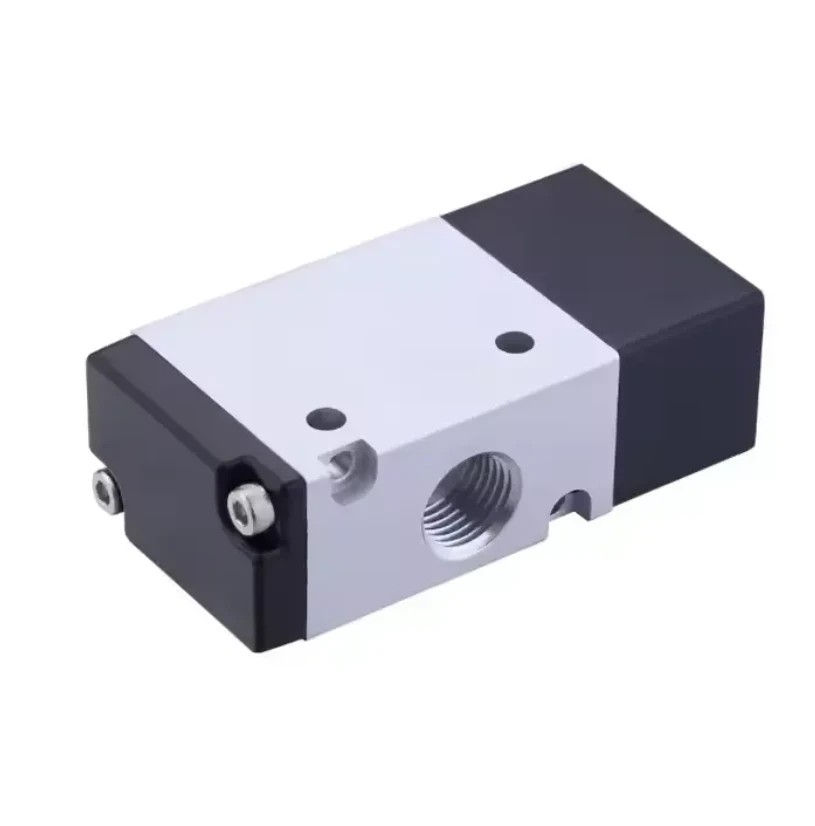

Dans l'automatisation industrielle, les électrovannes sont utilisées pour contrôler le débit de fluides et de gaz dans divers processus. Pour des applications commeÉlectrovanne pneumatique d'actionneur de contrôle d'air d'automatisation industrielle, vous aurez besoin d'une bobine capable de gérer un fonctionnement à haute fréquence. Ces bobines doivent avoir un temps de réponse rapide pour garantir une ouverture et une fermeture rapides de la vanne, ce qui est crucial pour des processus d'automatisation efficaces.
Systèmes pneumatiques
Les systèmes pneumatiques utilisent de l'air comprimé pour fonctionner. Les électrovannes des systèmes pneumatiques nécessitent souvent des bobines capables de fonctionner avec la pression et les débits de l'air comprimé. UNVanne électromagnétique pneumatique à cinq voies à deux positions haute performance avec bobine électriquepourrait avoir besoin d'une bobine capable de générer suffisamment de force pour vaincre la pression de l'air et déplacer le piston de la vanne en douceur.
Instrumentation et contrôle
Dans les applications d’instrumentation et de contrôle, la précision est essentielle. Des vannes commePositionneur de vanne électrique/pneumatique YT1000L 4 ~ 20 mAnécessitent des bobines capables de fournir un fonctionnement précis et stable. La bobine doit être capable de répondre avec précision aux signaux de commande pour assurer le bon positionnement de la vanne.
Tests et assurance qualité
Avant d'installer une nouvelle bobine, c'est une bonne idée de la tester. Vous pouvez utiliser un multimètre pour vérifier la résistance de la bobine. La valeur de résistance doit correspondre aux spécifications fournies par le fabricant. Si la résistance est trop élevée ou trop faible, cela pourrait indiquer un problème avec la bobine.
Recherchez également des bobines accompagnées de certifications de qualité. Les fabricants réputés feront tester et certifier leurs bobines pour répondre aux normes de l’industrie. Cela vous donne un niveau supplémentaire de confiance dans les performances et la fiabilité du produit.
Conclusion
Choisir la bonne bobine pour une électrovanne est un processus à plusieurs facettes. Vous devez prendre en compte des facteurs tels que la tension, la température nominale, le cycle de service, la classe d'isolation, les matériaux, la compatibilité et les exigences spécifiques à l'application. En prenant le temps de comprendre ces facteurs et en faisant vos recherches, vous pouvez vous assurer de sélectionner une bobine qui offrira des performances optimales et une longue durée de vie à votre électrovanne.
Si vous êtes à la recherche d'une électrovanne ou si vous avez besoin d'aide pour choisir la bonne bobine, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la solution parfaite pour vos besoins. Que vous travailliez sur un projet à petite échelle ou sur une application industrielle à grande échelle, nous avons l'expertise et les produits pour répondre à vos exigences. Contactez-nous dès aujourd'hui pour démarrer le processus d'approvisionnement et travaillons ensemble pour que votre système soit opérationnel sans problème.
Références
- "Manuel des électrovannes" par divers experts de l'industrie
- Spécifications du fabricant et documents techniques pour électrovannes et bobines
