Comment choisir une vanne papillon PVC avec un schéma de débit spécifique ?

Salut! En tant que fournisseur de vannes papillon en PVC, je sais à quel point il est crucial de choisir la bonne vanne avec un schéma de débit spécifique pour votre système. Aujourd'hui, je vais vous expliquer les facteurs clés à prendre en compte pour prendre cette décision importante.

Comprendre les modèles de débit dans les vannes papillon en PVC

Tout d’abord, parlons des différents modèles de débit que les vannes papillon en PVC peuvent offrir. Il en existe généralement trois types principaux : à pourcentage égal, linéaire et à ouverture rapide.

• Modèle de débit à pourcentage égal: Ce modèle est idéal lorsque vous avez besoin d'un contrôle précis du débit, en particulier dans les systèmes où la chute de pression varie considérablement. Dans une vanne à pourcentage égal, un petit changement dans l'ouverture de la vanne à faible débit entraîne une petite modification du débit, tandis que le même changement d'ouverture à des débits élevés entraîne une modification beaucoup plus importante du débit. Il est idéal pour les applications où vous devez maintenir un rapport constant entre le débit et l'ouverture de la vanne, comme dans certains systèmes de dosage de produits chimiques.
• Modèle de flux linéaire: Comme son nom l'indique, un modèle d'écoulement linéaire signifie que le débit est directement proportionnel à l'ouverture de la vanne. Ainsi, si vous ouvrez la vanne de 50 %, le débit sera la moitié du débit maximum. Ce modèle est couramment utilisé dans les systèmes où vous avez besoin d'une relation simple entre la position de la vanne et le débit, comme dans les systèmes de distribution d'eau simples.
• Modèle de débit à ouverture rapide: Une vanne à ouverture rapide permet une forte augmentation du débit avec une petite ouverture initiale. Ceci est utile dans les applications où vous devez ouvrir ou fermer rapidement la vanne pour contrôler le débit, comme dans les systèmes d'arrêt d'urgence ou dans certaines applications de contrôle marche-arrêt.

Facteurs à prendre en compte lors du choix d'une vanne papillon en PVC avec un modèle de débit spécifique

Configuration système requise

• Débit: Déterminez les débits maximum et minimum que votre système doit gérer. Si votre système nécessite une large gamme de contrôle de débit, un modèle de débit à pourcentage égal pourrait être le meilleur choix. Cependant, si le débit reste relativement constant, un modèle d’écoulement linéaire pourrait suffire.
• Chute de pression: Tenez compte de la chute de pression à travers la vanne. Certains modèles de débit, comme le pourcentage égal, sont plus efficaces pour gérer de fortes chutes de pression sans sacrifier le contrôle. Si votre système présente une chute de pression élevée, assurez-vous que la vanne que vous choisissez peut maintenir un fonctionnement stable.

Type de demande

• Contrôle des processus: Dans les processus industriels où un contrôle précis du débit, de la pression ou de la température est requis, une vanne à pourcentage égal ou à débit linéaire peut être nécessaire. Par exemple, dans un processus de fabrication pharmaceutique, un contrôle précis du flux est crucial pour garantir la qualité du produit final.
• Contrôle marche-arrêt: Pour les applications où la vanne est principalement utilisée pour l'ouverture et la fermeture, comme dans un système de plomberie simple, une vanne à débit à ouverture rapide peut fournir un fonctionnement rapide et efficace.

Compatibilité

• Type de fluide: Le type de fluide circulant à travers la vanne est un facteur important. Le PVC est un matériau idéal pour de nombreuses applications car il résiste à la corrosion, mais il peut ne pas convenir à tous les fluides. Assurez-vous que le matériau PVC est compatible avec le fluide en termes de composition chimique, de température et de viscosité.

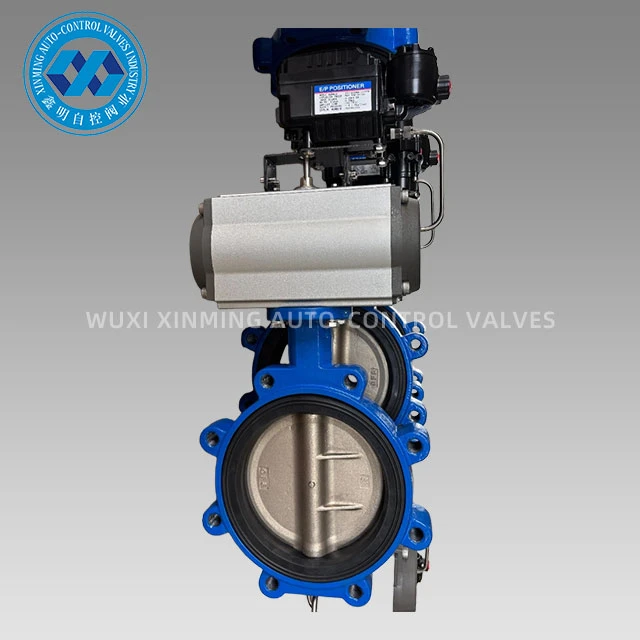

• Composants du système: La vanne doit être compatible avec les autres composants du système, tels que les tuyaux, les pompes et les actionneurs. Par exemple, si vous utilisez unActionneur pneumatique de vanne papillon, assurez-vous qu'il peut fonctionner sans problème avec la vanne papillon en PVC choisie.

Conception et caractéristiques de la vanne

• Conception de disque: La conception du disque de la vanne peut affecter le modèle d'écoulement. Différentes formes de disque peuvent créer différentes caractéristiques d'écoulement. Par exemple, un disque à bords fins peut fournir un modèle d'écoulement plus linéaire, tandis qu'un disque profilé peut être conçu pour obtenir un modèle d'écoulement à pourcentage égal.
• Mécanisme d'étanchéité: Un bon mécanisme d’étanchéité est essentiel pour éviter les fuites. Recherchez une vanne dotée d'un joint fiable qui peut maintenir son intégrité au fil du temps, surtout si vous avez affaire à des fluides à haute pression ou corrosifs.

Dimensionnement de la vanne

Le dimensionnement approprié de la vanne papillon en PVC est crucial pour obtenir le modèle de débit souhaité. Une vanne sous-dimensionnée peut provoquer une chute de pression excessive et une capacité de débit limitée, tandis qu'une vanne surdimensionnée peut ne pas assurer un contrôle précis du débit. Vous pouvez utiliser des tableaux de dimensionnement standard de l'industrie ou consulter un ingénieur pour déterminer la taille de vanne correcte en fonction des exigences de votre système.

Exemples de vannes papillon en PVC avec différents modèles de débit

• Si vous recherchez une vanne durable et polyvalente avec un modèle de débit approprié, notreVanne papillon pneumatique en acier inoxydable SS304 316Lest une excellente option. Il offre des performances fiables et peut être configuré pour fournir différents modèles de flux en fonction de vos besoins.
• Pour les applications dans l'industrie agroalimentaire où l'hygiène est une priorité absolue, notreVanne papillon pneumatique de déclencheur de catégorie hygiénique de gaufrettegrâce à sa conception spécifique, il peut obtenir le schéma d'écoulement nécessaire tout en maintenant un haut niveau de propreté.

Conclusion

Choisir la bonne vanne papillon en PVC avec un modèle de débit spécifique est un processus en plusieurs étapes qui nécessite un examen attentif des exigences de votre système, du type d'application, de la conception de la vanne et du dimensionnement. En comprenant les différents modèles de flux et leur fonctionnement, vous pouvez prendre une décision éclairée qui garantira le fonctionnement efficace et fiable de votre système.

Si vous êtes à la recherche d'une vanne papillon en PVC et que vous avez besoin de plus d'informations ou si vous souhaitez discuter de vos besoins spécifiques, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la vanne parfaite pour votre application. Commençons une conversation et voyons comment nous pouvons répondre à vos besoins !

Références

• Manuel des vannes communes.
• Normes de manipulation des fluides industriels.
