En tant que fournisseur assaisonné de vannes de papillon, je comprends l'importance critique d'assurer le bon fonctionnement de chaque composant de ces dispositifs industriels essentiels. L'un de ces composants cruciaux est la tige de valve, qui joue un rôle central dans l'opération et la longévité d'une valve papillon. Dans ce billet de blog, je vous guiderai tout au long du processus de vérification de la tige de vanne pour l'usure, une tâche qui peut aider à prévenir les pannes coûteuses et à assurer l'efficacité continue de vos systèmes de vanne.
Comprendre le rôle de la tige de soupape dans une valve papillon
Avant de plonger dans le processus d'inspection, il est essentiel de comprendre la fonction de la tige de la valve. Dans une vanne papillon, la tige relie l'actionneur au disque, permettant au disque de tourner dans le corps de la vanne pour contrôler l'écoulement du fluide. La tige doit résister aux forces significatives pendant le fonctionnement, y compris le couple de l'actionneur et la pression du fluide. Au fil du temps, ces forces peuvent provoquer une usure sur la tige, ce qui peut entraîner une réduction des performances, des fuites et même une défaillance complète de la valve.
Se préparer à l'inspection
Avant de commencer à inspecter la tige de la valve, il est crucial de prendre les précautions de sécurité nécessaires. Assurez-vous que la valve est en position fermée et que le système est dépresturisé. Si la vanne est dans un système en direct, suivez toutes les procédures de verrouillage / tagout appropriées pour éviter un fonctionnement accidentel.
Vous aurez également besoin de quelques outils de base pour l'inspection, y compris une lampe de poche, un étrier, une jauge de feeper et une loupe. Ces outils vous aideront à examiner la tige pour les signes d'usure et à mesurer avec précision ses dimensions.
Inspection visuelle
La première étape de la vérification de la tige de soupape pour l'usure est une inspection visuelle. Utilisez une lampe de poche pour éclairer la tige et recherchez tous les signes évidents de dommages, tels que les rayures, les entailles ou la corrosion. Faites une attention particulière aux zones où la tige contacte le corps de la valve et l'actionneur, car ce sont les endroits les plus probables pour que l'usure se produise.
Si vous remarquez des signes de dommages, il est essentiel de déterminer la cause. Les rayures et les entailles peuvent être causés par des objets étrangers entrant dans la valve, tandis que la corrosion peut être le résultat d'une exposition à des produits chimiques durs ou à l'humidité. L'identification de la cause des dommages peut vous aider à prendre des mesures pour éviter que cela ne se reproduise à l'avenir.
Mesurer le diamètre de la tige
Une fois que vous avez terminé l'inspection visuelle, utilisez un étrier pour mesurer le diamètre de la tige en plusieurs points sur sa longueur. Comparez ces mesures aux spécifications du fabricant pour déterminer si la tige a porté au-delà des limites acceptables.
Une tige usée aura généralement un diamètre plus petit que la spécification d'origine. Si le diamètre de la tige est inférieur à la limite minimale admissible, il devra être remplacé pour assurer le bon fonctionnement de la vanne.
Vérifier le jeu
Un autre aspect important de l'inspection de la tige de la valve consiste à vérifier le jeu ou le relâchement. Utilisez une jauge de feeper pour mesurer la clairance entre la tige et le corps de soupape ou l'actionneur. Un jeu excessif peut indiquer une usure sur la tige ou les composants d'accouplement, ce qui peut entraîner une réduction des performances de la valve et une fuite accrue.
Si vous constatez qu'il y a un jeu excessif dans la tige, il est important de déterminer la cause. Cela pourrait être dû à l'usure sur la tige elle-même, ou il pourrait être causé par des roulements ou des bagues usés dans le corps de la valve ou l'actionneur. Dans les deux cas, les composants usés devront être remplacés pour restaurer le bon fonctionnement de la vanne.
Inspecter les joints de la tige
Les joints de tige sont un autre composant essentiel de la valve qui peut être affecté par l'usure. Inspectez les joints de tige pour des signes de dommages ou de détérioration, tels que des fissures, des déchirures ou une usure excessive. Un joint de tige endommagé peut permettre au liquide de fuir la tige, ce qui peut entraîner une réduction des performances de la valve et des risques potentiels de sécurité.
Si vous remarquez des signes de dommages aux joints de tige, ils devront être remplacés. Lors du remplacement des joints de tige, il est important d'utiliser le type et la taille du joint corrects pour assurer un ajustement approprié et empêcher les fuites.
Évaluation de la connexion de l'actionneur
La connexion entre la tige de soupape et l'actionneur est également un domaine important à inspecter. Vérifiez la connexion de l'actionneur pour les signes d'usure, tels que les boulons lâches ou les composants de couplage usés. Une connexion d'actionneur lâche ou usée peut faire fonctionner la vanne de manière irrégulière ou pas du tout.
Si vous constatez que la connexion de l'actionneur est lâche ou usée, il devra être resserré ou remplacé si nécessaire. Assurez-vous de suivre les instructions du fabricant lorsque vous effectuez des ajustements ou des remplacements à la connexion de l'actionneur.
Quand remplacer la tige de soupape
Si vous constatez que la tige de soupape a porté au-delà des limites acceptables ou si elle montre des signes de dommages importants, il devra être remplacé. Le remplacement de la tige de soupape peut être un processus complexe, il est donc important de suivre attentivement les instructions du fabricant.
Dans certains cas, il peut être nécessaire de remplacer d'autres composants de la valve, tels que les roulements, les bagues ou les joints de tige, en même temps que la tige. Cela peut aider à garantir le bon fonctionnement de la valve et à éviter les problèmes futurs.
Entretien préventif
L'entretien préventif régulier est la clé pour assurer les performances et la fiabilité à long terme de vos vannes de papillon. En plus de vérifier la tige de soupape pour l'usure, il est important d'effectuer d'autres tâches de maintenance, telles que la lubrification des pièces mobiles, l'inspection du corps de la valve pour les dommages et le test de l'actionneur.
En suivant un calendrier de maintenance régulier, vous pouvez identifier et résoudre les problèmes potentiels avant de devenir des problèmes majeurs, ce qui peut aider à prolonger la durée de vie de vos vannes et à réduire les temps d'arrêt.
Conclusion
La vérification de la tige de soupape pour l'usure est une partie essentielle du maintien du bon fonctionnement d'une vanne papillon. En suivant les étapes décrites dans cet article de blog, vous pouvez identifier et traiter tous les signes d'usure ou de dommages avant de conduire à des pannes coûteuses ou à des risques de sécurité.

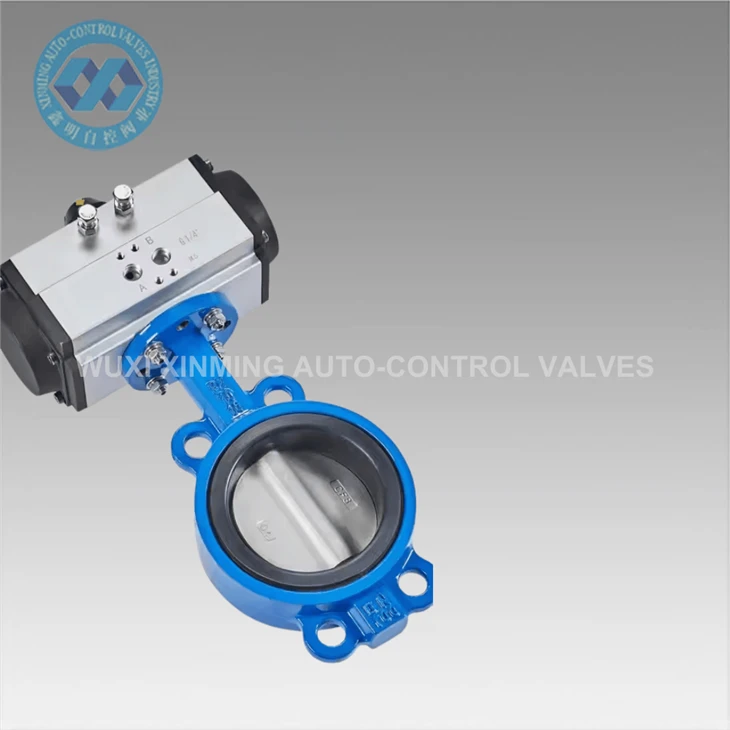

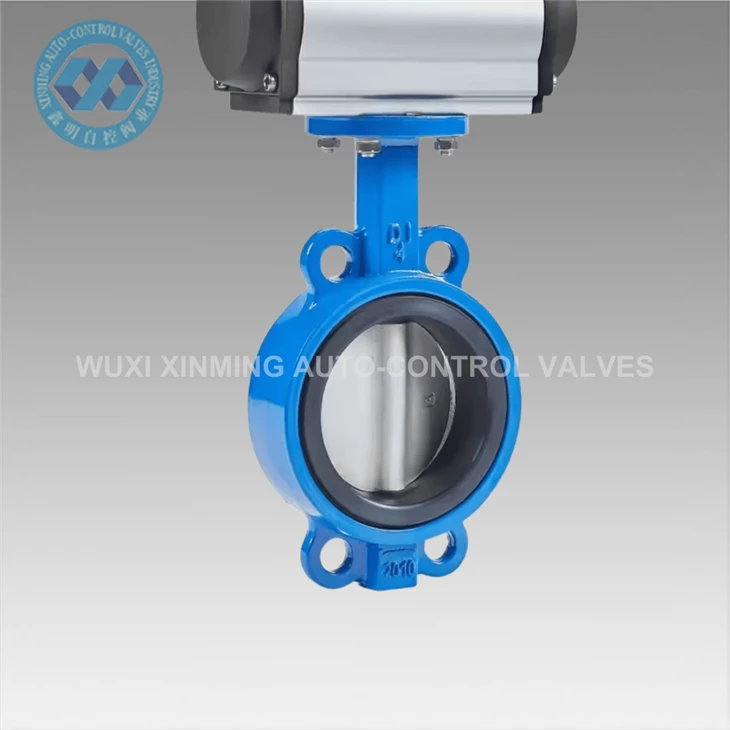

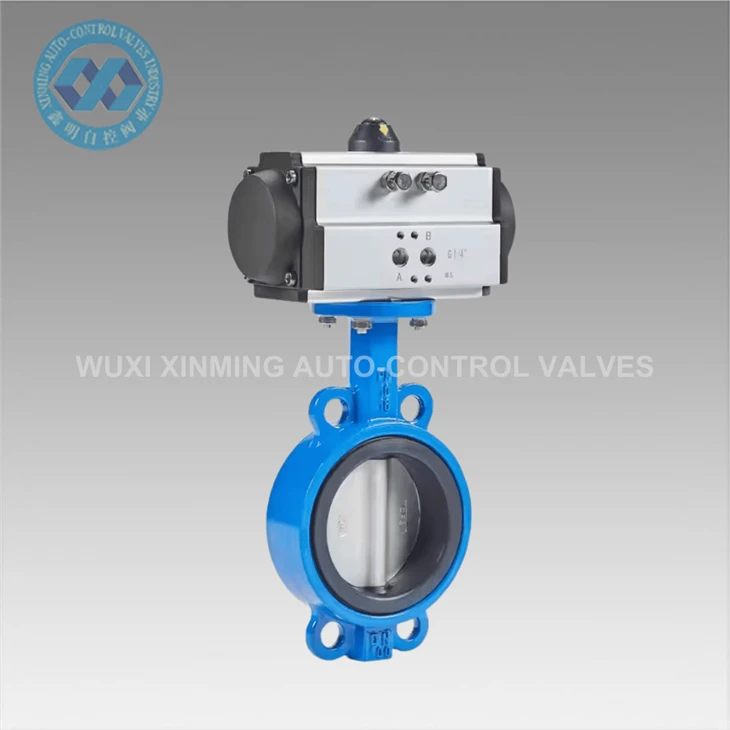

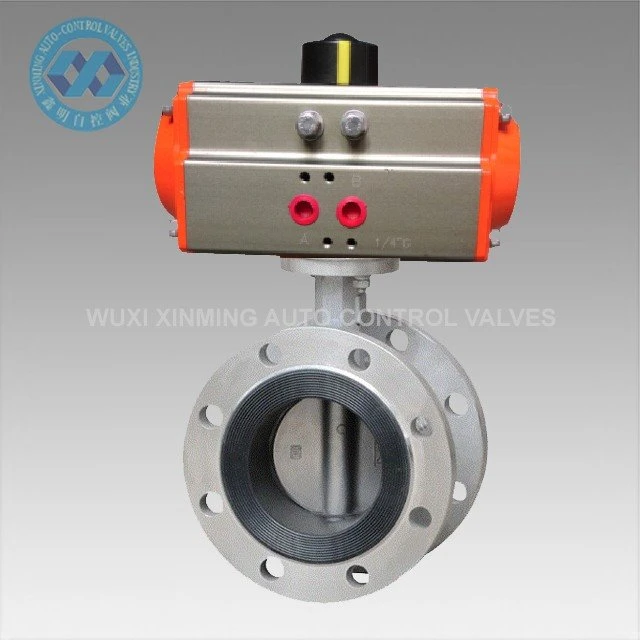

Dans notre entreprise, nous proposons une large gamme de vannes de papillon de haute qualité, notammentACTUATEUR PNEUMATIQUE EPDM BRAPILLE VALVE,Vanne de papillon à bride, etAcier inoxydable SS304 316L Valve de papillons Pneumatic Butterfly Valve. Nos vannes sont conçues et fabriquées selon les normes les plus élevées, garantissant des performances fiables et une longue durée de vie.
Si vous avez des questions sur la vérification de la tige de soupape pour l'usure ou si vous êtes intéressé à acheter une vanne papillon, n'hésitez pas à nous contacter. Notre équipe d'experts est toujours disponible pour vous fournir les informations et le soutien dont vous avez besoin.
