Comment calibrer une valve papillon?

L'étalonnage d'une valve papillon est un processus crucial qui garantit ses performances optimales et sa longévité. En tant que fournisseur de soupape de papillon de confiance, nous comprenons l'importance de l'étalonnage approprié dans le maintien de l'efficacité et de la fiabilité de ces composants essentiels. Dans cet article de blog, nous vous guiderons à travers le processus étape par étape pour calibrer une valve papillon, vous offrant les connaissances et les compétences nécessaires pour effectuer cette tâche efficacement.

Comprendre les bases d'une valve papillon

Avant de plonger dans le processus d'étalonnage, il est essentiel d'avoir une compréhension de base du fonctionnement d'une vanne papillon. Une vanne papillon est une valve à quart de tour qui utilise un élément de fermeture en forme de disque pour réguler l'écoulement de fluide à travers un pipeline. Le disque est monté sur un arbre qui tourne à 90 degrés pour ouvrir ou fermer la vanne. Lorsque le disque est parallèle à la direction d'écoulement, la valve est complètement ouverte, permettant un débit maximal. Inversement, lorsque le disque est perpendiculaire à la direction d'écoulement, la valve est complètement fermée, bloquant l'écoulement.

Pourquoi l'étalonnage est nécessaire

L'étalonnage est le processus d'ajustement d'une vanne pour s'assurer qu'il fonctionne avec précision et cohérence. Au fil du temps, des facteurs tels que l'usure, les changements de température et les fluctuations de la pression peuvent faire disparaître une valve papillon de ses paramètres prévus. Cela peut entraîner un contrôle de débit inexact, une efficacité réduite et même des défaillances du système. En calibrant régulièrement la valve, vous pouvez maintenir ses performances, prolonger sa durée de vie et empêcher les temps d'arrêt coûteux.

Outils et équipements requis

Avant de commencer le processus d'étalonnage, vous devrez rassembler les outils et l'équipement nécessaires. Ceux-ci peuvent inclure:

• Une clé à couple
• Un manomètre
• Un débitmètre
• Un tableau d'étalonnage ou un manuel
• Équipement de sécurité, comme les gants et les lunettes

Processus d'étalonnage étape par étape

Les étapes suivantes décrivent le processus général d'étalonnage d'une vanne papillon. Cependant, il est important de noter que la procédure d'étalonnage spécifique peut varier en fonction de la marque et du modèle de la valve. Reportez-vous toujours aux instructions et aux directives du fabricant pour des informations détaillées.

Étape 1: Préparation

• Isoler la valve:Avant de commencer à travailler sur la vanne, assurez-vous de l'isoler du système en fermant les vannes en amont et en aval. Cela empêchera tout fluide de circuler dans la valve pendant le processus d'étalonnage.
• Soulager la pression:Utilisez un manomètre pour vérifier la pression dans la vanne et soulager toute pression résiduelle en ouvrant la vanne de vidange ou en évanouissant le système.
• Nettoyez la valve:Retirez toute saleté, débris ou corrosion de la valve et de ses composants à l'aide d'un chiffon propre ou d'une solution de nettoyage légère. Cela garantira des lectures précises et évitera d'endommager la vanne.

Étape 2: Vérifiez la position de la vanne

• Vérifiez la position de la valve:Utilisez une inspection visuelle ou un indicateur de position pour confirmer que la vanne est en position entièrement fermée. Si la vanne n'est pas complètement fermée, ajustez-la manuellement jusqu'à ce qu'elle le soit.
• Marquez la position de la valve:Utilisez un marqueur ou un scribe pour marquer la position de la tige de soupape ou de l'actionneur sur le corps de soupape. Cela vous aidera à vous assurer que la valve revient à la même position après l'étalonnage.

Étape 3: Ajustez l'actionneur

• Vérifiez les paramètres de l'actionneur:Reportez-vous aux instructions du fabricant pour déterminer les paramètres corrects pour l'actionneur, tels que le couple, la pression et la longueur de course. Utilisez une clé à couple pour régler l'actionneur aux paramètres spécifiés.
• Testez l'actionneur:Utilisez un manomètre pour appliquer la pression sur l'actionneur et vérifiez qu'il déplace la tige de soupape en douceur et avec précision. Si l'actionneur ne fonctionne pas correctement, ajustez les paramètres ou remplacez l'actionneur si nécessaire.

Étape 4: Vérifiez le débit

• Installez un débitmètre:Installez un débitmètre dans le pipeline en amont ou en aval de la vanne pour mesurer le débit. Assurez-vous de suivre les instructions du fabricant pour installer et étalonner le débitmètre.
• Ouvrez progressivement la valve:Ouvrez lentement la valve et surveillez le débit à l'aide du débitmètre. Ajustez la position de la vanne au besoin pour atteindre le débit souhaité.
• Enregistrer le débit:Enregistrez le débit à différentes positions de vanne et comparez-le aux spécifications du fabricant. Si le débit s'écarte des spécifications, ajustez la valve ou l'actionneur jusqu'à ce qu'elle réponde aux exigences.

Étape 5: Vérifiez la fuite

• Fermez complètement la valve:Une fois que vous avez atteint le débit souhaité, fermez complètement la vanne et vérifiez toute fuite à l'aide d'un manomètre ou d'un détecteur de fuite. S'il y a une fuite, ajustez la vanne ou l'actionneur jusqu'à ce qu'elle s'arrête.
• Testez la valve sous pression:Appliquez une pression sur la valve et vérifiez toute fuite à différents niveaux de pression. Si la soupape fuit à haute pression, ajustez la valve ou l'actionneur pour améliorer ses performances d'étanchéité.

Étape 6: Final Checks

• Vérifiez la position de la valve:Utilisez une inspection visuelle ou un indicateur de position pour confirmer que la vanne est en position entièrement fermée. Si la vanne n'est pas complètement fermée, ajustez-la manuellement jusqu'à ce qu'elle le soit.
• Vérifiez les marques d'étalonnage:Vérifiez les marques d'étalonnage sur la tige de soupape ou l'actionneur pour vous assurer que la soupape revient à la même position après l'étalonnage.
• Testez le fonctionnement de la vanne:Ouvrez et fermez la vanne plusieurs fois pour vérifier qu'il fonctionne en douceur et avec précision. Vérifiez les bruits, vibrations ou résistance inhabituels pendant le fonctionnement.

Types de vannes papillon et leurs considérations d'étalonnage

Il existe plusieurs types de vannes de papillon disponibles sur le marché, chacune avec ses propres caractéristiques et exigences d'étalonnage uniques. Voici quelques-uns des types les plus courants de vannes de papillon et leurs considérations d'étalonnage:

Vannes de papillon concentrique

Les vannes papillons concentriques sont le type de vannes de papillon le plus élémentaire, avec le disque centré sur la tige de la vanne. Ces vannes sont généralement utilisées dans les applications à basse pression et nécessitent moins d'étalonnage que les autres types de vannes. Cependant, il est toujours important de vérifier la position de la vanne, les paramètres de l'actionneur et le débit régulièrement pour garantir des performances optimales.

Vannes de papillon excentriques

Les vannes papillon excentriques ont un disque de décalage qui offre de meilleures performances d'étanchéité et une usure réduite. Ces vannes sont couramment utilisées dans les applications à haute pression et nécessitent un étalonnage plus précis que les valves de papillon concentrique. Lors de l'étalonnage d'une valve papillon excentrique, il est important de faire attention à la position de la valve, aux paramètres de l'actionneur et aux performances d'étanchéité pour assurer un joint serré et empêcher la fuite.

Vannes de papillon double-éccentric

Les soupapes de papillon à double époque ont deux décalages, un dans le disque et un dans la tige, ce qui offre des performances d'étanchéité encore meilleures et une frottement réduit. Ces vannes sont généralement utilisées dans des applications critiques où un niveau élevé de précision et de fiabilité est requis. Lors de la calibration d'une valve papillon à double effet, il est important de suivre attentivement les instructions du fabricant et d'utiliser un équipement d'étalonnage spécialisé pour assurer des résultats précis et cohérents.

Vannes de papillons triples

Les vannes à papillons triple-eccentrique ont trois décalages, qui offrent le plus haut niveau de performances d'étanchéité et la plus longue durée de vie. Ces vannes sont couramment utilisées dans les applications à haute température, à haute pression et corrosives. Lors de la calibration d'une vanne à papillon triple-excentrique, il est important d'utiliser une clé à couple pour ajuster l'actionneur aux paramètres spécifiés et pour vérifier la position de la valve et les performances d'étanchéité régulièrement pour garantir des performances optimales.

Nos produits de soupape papillon

En tant que fournisseur de soupapes de papillon de premier plan, nous proposons une large gamme de vannes de papillon de haute qualité pour répondre aux besoins de diverses industries et applications. Nos produits comprennent:

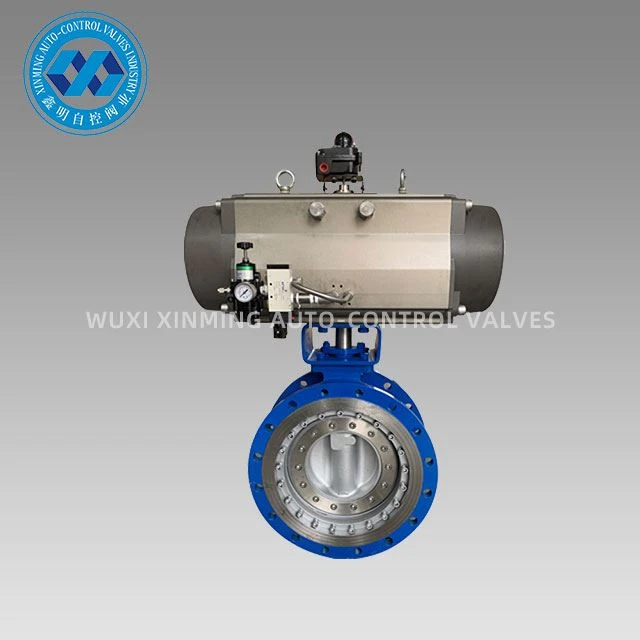

• Actuator pneumatique Valve de papillon tri-ECCENTRIQUE: Cette valve dispose d'une conception triple-centric qui offre d'excellentes performances d'étanchéité et une longue durée de vie. Il convient aux applications à haute température, à haute pression et corrosives.
• Vide de bride d'actionneur pneumatique vlave: Cette valve est conçue pour être utilisée dans des pipelines avec des connexions à bride. Il dispose d'un actionneur pneumatique qui offre une opération fiable et efficace.

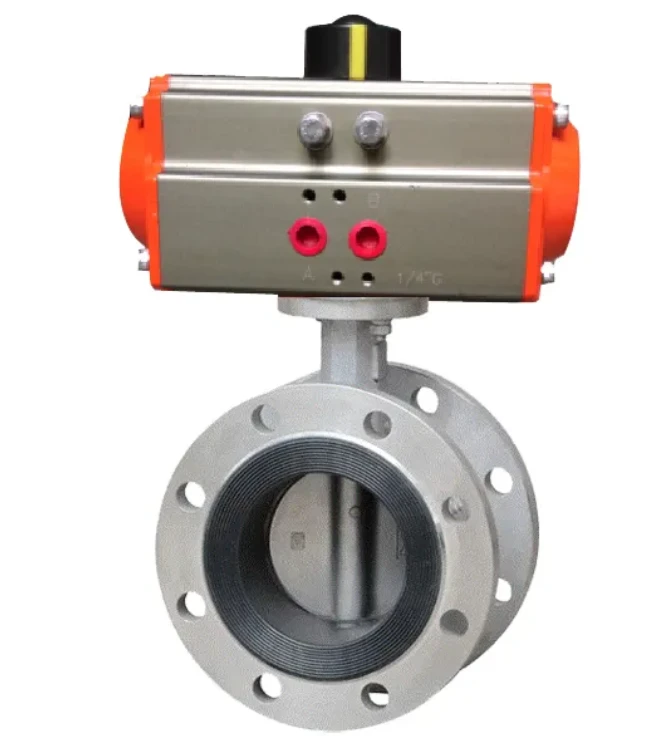

• Valve de papillon sanitaire pneumatique: Cette valve est spécialement conçue pour être utilisée dans les industries alimentaires, boissons et pharmaceutiques. Il présente un design sanitaire qui répond aux normes les plus élevées d'hygiène et de propreté.

Contactez-nous pour l'approvisionnement et la consultation

Si vous avez besoin d'une vanne de papillon de haute qualité ou si vous avez des questions sur l'étalonnage de la valve, n'hésitez pas à nous contacter. Notre équipe d'experts est disponible pour vous fournir des conseils professionnels, un support technique et des solutions personnalisées pour répondre à vos besoins spécifiques. Nous nous engageons à fournir à nos clients les meilleurs produits et services à des prix compétitifs. Que vous soyez une petite entreprise ou une grande entreprise, nous pouvons vous aider à trouver la bonne vanne pour votre demande.

Références

• Manuel de valve, par Cameron Iron Works, Inc.
• Control Valve Handbook, par Emerson Process Management
• Manuel d'installation et d'entretien des soupapes de papillon, par divers fabricants
