L'actionneur pneumatique ATP est un dispositif crucial dans divers systèmes d'automatisation industrielle, fournissant un actionnement fiable et efficace pour les vannes et autres composants mécaniques. Un bon réglage de sa course est essentiel pour garantir des performances optimales et un contrôle précis. En tant que fournisseur leader d'actionneurs pneumatiques ATP, je suis ici pour partager des connaissances approfondies sur la façon de régler la course d'un actionneur pneumatique AT.
Comprendre l'actionneur pneumatique ATP
Avant de nous plonger dans le processus de réglage, il est important de comprendre les composants de base et le principe de fonctionnement d'un actionneur pneumatique ATP. Un actionneur pneumatique ATP se compose généralement d'un cylindre, de pistons, de ressorts et de raccords de vanne. Il utilise de l'air comprimé pour générer un mouvement linéaire ou rotatif, qui est ensuite transféré à la vanne ou à tout autre équipement auquel il est connecté.
La course d'un actionneur pneumatique fait référence à la distance parcourue par le piston dans le cylindre dans une seule direction. Cette distance détermine le degré d'ouverture ou de fermeture de la vanne, ce qui à son tour affecte le contrôle du débit et de la pression dans le système. Un réglage incorrect de la course peut entraîner des problèmes tels qu'une ouverture incomplète de la vanne, une usure excessive des composants de la vanne et un contrôle de processus imprécis.
Outils requis pour le réglage de la course
Pour régler la course d'un actionneur pneumatique ATP, vous aurez besoin des outils suivants :
- Clés: Clés appropriées pour desserrer et serrer les boulons de montage et les écrous de réglage de l'actionneur.
- Outils de mesure: Un pied à coulisse ou une règle pour mesurer le trait avec précision.
- Manomètre pneumatique: Pour surveiller la pression d'air fournie à l'actionneur.
Procédure de réglage de la course étape par étape
1. La sécurité avant tout
Avant de commencer tout réglage, assurez-vous d'isoler l'actionneur de la source d'alimentation (alimentation en air comprimé) et de relâcher toute pression résiduelle dans le système. Cela peut être fait en fermant la vanne d'alimentation en air et en ouvrant la vanne d'échappement.
2. Localisez le mécanisme de réglage de la course
Le mécanisme de réglage de la course d'un actionneur pneumatique ATP peut varier selon le modèle. Dans la plupart des cas, il est situé à l'extrémité du cylindre de l'actionneur et est constitué d'écrous ou de vis de réglage.
3. Définir la position initiale
Avec le piston en position complètement rétractée, mettez votre outil de mesure à zéro. Cela servira de point de référence pour mesurer la course.
4. Appliquer une pression atmosphérique
Appliquez progressivement une pression d'air à l'actionneur à l'aide d'une alimentation en air régulée. Observez le mouvement du piston. À mesure que la pression de l’air augmente, le piston commence à bouger.
5. Mesurez la course initiale
Une fois que le piston a atteint la position complètement déployée, mesurez la distance parcourue à l'aide de l'outil de mesure. Comparez cette mesure avec la course requise spécifiée pour votre application.
6. Ajustez la course
Si la course mesurée est différente de la course requise, vous devez ajuster le mécanisme de course. Pour les actionneurs linéaires, tourner les écrous de réglage dans le sens des aiguilles d'une montre diminuera la course, tandis que les tourner dans le sens inverse des aiguilles d'une montre l'augmentera. Pour les actionneurs rotatifs, le réglage peut impliquer de changer la position d'une came ou d'un fin de course.
7. Re-mesurer l'AVC
Après avoir effectué le réglage, répétez le processus d'application de la pression d'air et de mesure de la course. Effectuez d'autres ajustements si nécessaire jusqu'à ce que la course mesurée corresponde à la course requise dans une tolérance acceptable.
8. Sécurisez l’ajustement
Une fois la course correcte obtenue, utilisez les clés pour serrer les écrous ou les vis de réglage afin d'éviter qu'ils ne se desserrent pendant le fonctionnement.
Facteurs affectant l'ajustement de la course
Plusieurs facteurs peuvent affecter le réglage de la course d'un actionneur pneumatique ATP :
1. Pression atmosphérique
La pression d'air fournie à l'actionneur a un impact direct sur sa course. Une pression d'air plus élevée entraînera généralement une course plus longue, tandis qu'une pression d'air plus faible entraînera une course plus courte. Il est important de maintenir une pression d'air stable et appropriée tout au long du processus de réglage.
2. Charger
La charge exercée sur l'actionneur, telle que la friction dans la vanne ou la résistance dans la liaison mécanique, peut également affecter la course. Une charge plus lourde peut entraîner une course de l'actionneur plus courte que prévu. Dans de tels cas, il peut être nécessaire d'augmenter la pression d'air ou d'ajuster la conception de l'actionneur pour supporter la charge.
3. Usure
Au fil du temps, les composants de l'actionneur peuvent s'user, ce qui peut affecter la course. Un entretien et une inspection réguliers de l'actionneur peuvent aider à identifier et à remplacer les pièces usées avant qu'elles ne causent des problèmes importants.
Produits connexes

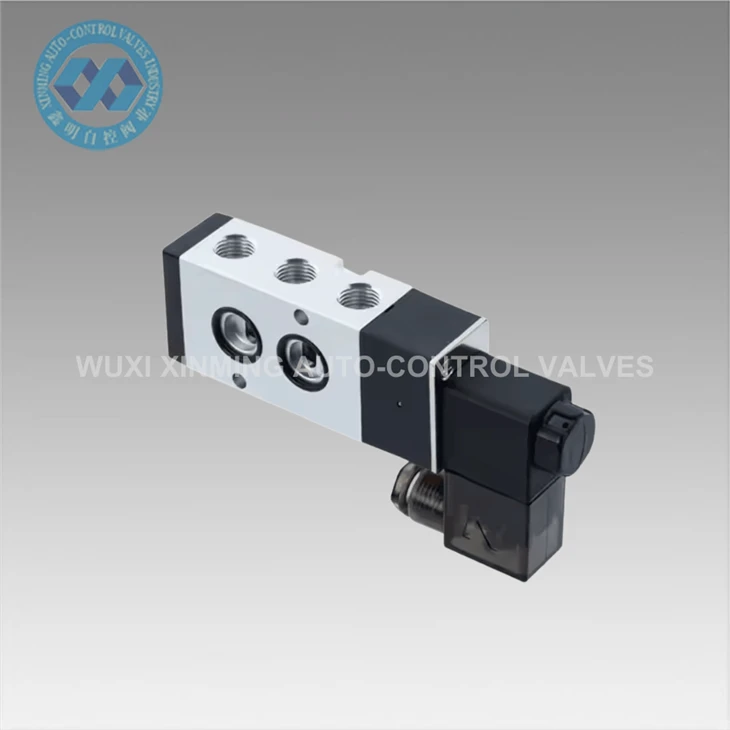

Si vous êtes sur le marché des actionneurs pneumatiques et des produits associés, nous proposons une gamme de solutions de haute qualité. Par exemple, notreRobinet à tournant sphérique à filetage pneumatique de haute qualité avec actionnement quart de tour pour un contrôle de débit automatiséest un excellent choix pour les applications nécessitant un contrôle précis du débit. LePetit actionneur pneumatique XM AT040est idéal pour les espaces compacts où un actionneur petit mais puissant est nécessaire. Et notreÉlectrovanne pneumatique haute pression 2 voies 5 ports (0 - 10MPA)peut fournir un contrôle fiable du système pneumatique.
Importance d’un bon réglage de la course
Le réglage correct de la course d'un actionneur pneumatique ATP ne consiste pas seulement à obtenir la position correcte de la vanne. Cela a également un impact significatif sur les performances globales et l’efficacité du système.
- Contrôle de processus amélioré: Un réglage précis de la course garantit que la vanne s'ouvre et se ferme au degré exact requis, ce qui conduit à un contrôle plus précis du débit, de la pression et de la température dans le processus.
- Durée de vie prolongée des composants: Lorsque l'actionneur fonctionne avec la course correcte, il y a moins de contraintes sur les composants de la vanne et sur l'actionneur lui-même. Cela réduit l’usure, conduisant à une durée de vie plus longue de l’équipement.
- Efficacité énergétique: Un actionneur bien ajusté utilise la bonne quantité de pression d'air pour atteindre la course souhaitée, ce qui peut entraîner des économies d'énergie au fil du temps.
Conclusion
Le réglage de la course d'un actionneur pneumatique AT est une tâche critique qui nécessite une attention particulière aux détails. En suivant les étapes décrites dans ce blog et en considérant les facteurs qui peuvent affecter la course, vous pouvez vous assurer que votre actionneur fonctionne de manière optimale.
Si vous êtes intéressé par l'achat de nos actionneurs pneumatiques AT de haute qualité ou si vous avez besoin d'une assistance supplémentaire pour le réglage de la course ou d'autres problèmes techniques, n'hésitez pas à nous contacter pour une discussion sur l'achat. Nous nous engageons à vous fournir les meilleurs produits et services pour répondre à vos besoins en automatisation industrielle.
Références
- "Manuel de l'actionneur pneumatique", Industrial Automation Publishing
- Documentation technique des vérins pneumatiques AT
