Salut! En tant que fournisseur de vannes à billes pneumatiques, on me demande souvent comment ajuster la vitesse d'ouverture et de clôture de ces vannes. C'est un aspect crucial, surtout lorsque vous souhaitez optimiser les performances de vos systèmes. Dans ce blog, je partagerai quelques conseils pratiques et idées sur ce sujet.
Tout d'abord, comprenons pourquoi ajuster la vitesse d'ouverture et de clôture est importante. Dans différentes applications industrielles, la vitesse à laquelle une valve à billes pneumatique s'ouvre ou ferme peut avoir un impact significatif. Par exemple, dans un processus où un changement soudain de débit peut provoquer des problèmes comme le marteau dans un système de tuyauterie, une vitesse d'ouverture ou de fermeture plus lente peut éviter les dommages. D'un autre côté, dans certains processus à grande vitesse, une opération de valve plus rapide peut être nécessaire pour maintenir l'efficacité.
Facteurs affectant la vitesse d'ouverture et de clôture
Il existe plusieurs facteurs qui peuvent influencer la vitesse d'ouverture et de fermeture d'une valve à billes pneumatique. L'un des plus importants est la pression atmosphérique fournie à l'actionneur pneumatique. L'actionneur est la partie qui entraîne le mouvement du ballon à l'intérieur de la valve. Si vous augmentez la pression atmosphérique, l'actionneur se déplacera généralement plus rapidement, ce qui entraînera une ouverture ou une fermeture plus rapide de la vanne. Inversement, la réduction de la pression de l'air ralentira l'opération.
Un autre facteur est la taille de la valve. Les vannes plus grandes ont généralement plus de masse à déplacer, elles pourraient donc s'ouvrir et se fermer plus lentement par rapport aux plus petites, même avec la même pression d'air. Le type d'actionneur joue également un rôle. Certains actionneurs sont conçus pour un fonctionnement à grande vitesse, tandis que d'autres se concentrent davantage sur la précision et les mouvements plus lents.
Réglage de la pression atmosphérique
L'ajustement de la pression de l'air est l'un des moyens les plus simples de modifier la vitesse d'ouverture et de clôture. La plupart des systèmes pneumatiques ont un régulateur de pression que vous pouvez utiliser pour contrôler la pression d'air en allant à l'actionneur de soupape. Pour ce faire, vous devrez localiser le régulateur de pression dans votre système pneumatique. C'est généralement un appareil avec une jauge et un bouton de réglage.
Commencez par vérifier la pression d'air actuelle. Vous pouvez le faire en regardant la jauge sur le régulateur de pression. Si vous souhaitez augmenter la vitesse d'ouverture et de fermeture, tournez lentement le bouton de réglage dans le sens des aiguilles d'une montre pour augmenter la pression. Gardez un œil sur la jauge pour vous assurer de ne pas dépasser la pression recommandée pour votre vanne et votre actionneur. Si vous souhaitez ralentir l'opération, tournez le compteur du bouton - dans le sens des aiguilles d'une montre pour réduire la pression.
Il est important de faire de petits ajustements et de tester le fonctionnement de la vanne après chaque modification. De cette façon, vous pouvez trouver la vitesse optimale pour votre application spécifique.
Utilisation de vannes de commande de débit
Les vannes de commande de débit sont un autre outil utile pour régler la vitesse d'ouverture et de clôture d'une vanne à billes pneumatique. Ces vannes sont installées dans la ligne d'alimentation de l'air à l'actionneur. Ils fonctionnent en restreignant le flux d'air, qui à son tour contrôle la vitesse à laquelle se déplace l'actionneur.
Il existe deux principaux types de vannes de commande d'écoulement: les vannes à aiguille et les soupapes d'accélérateur. Les soupapes d'aiguille ont une tige filetée fine qui permet un réglage très précis du débit d'air. Les soupapes d'accélérateur, en revanche, sont plus couramment utilisées pour le contrôle du débit général et sont plus faciles à régler.
Pour utiliser une vanne de contrôle de débit, installez-la simplement dans la conduite d'alimentation de l'air entre le régulateur de pression et l'actionneur de la vanne. Ensuite, ajustez la valve pour augmenter ou diminuer le débit d'air. Semblable au réglage de la pression de l'air, apportez de petits changements et testez le fonctionnement de la soupape après chaque réglage.
ACTUATEUR - Ajustements spécifiques
Certains actionneurs pneumatiques sont livrés avec des mécanismes de réglage construits. Par exemple, certains actionneurs rotatifs ont des arrêts réglables qui peuvent être utilisés pour limiter l'angle de rotation, ce qui peut indirectement affecter la vitesse d'ouverture et de fermeture. D'autres peuvent avoir des caractéristiques d'amortissement ou d'amorti réglables qui peuvent ralentir le mouvement à la fin de la course.
Si votre actionneur dispose de ces fonctionnalités, reportez-vous au manuel du fabricant pour des instructions sur la façon de faire les ajustements. Il est important de suivre attentivement les directives pour garantir un fonctionnement approprié et éviter d'endommager l'actionneur.
Exemples réels - Monde
Jetons un coup d'œil à des scénarios réels - mondiaux où l'ajustement de la vitesse d'ouverture et de clôture d'une valve à billes pneumatique est crucial. Dans une usine de transformation des aliments, unActuateur bidirectionnel pneumatique à haute températureest utilisé pour contrôler l'écoulement des ingrédients liquides. Pour éviter les éclaboussures et assurer un dosage précis, une vitesse d'ouverture et de fermeture plus lente est nécessaire. En ajustant la pression d'air et en utilisant une soupape de commande d'écoulement, les opérateurs de l'usine peuvent atteindre la vitesse souhaitée.
Dans une usine de transformation chimique, unValve à billes de chlorure de polyvinyle à double mancheest utilisé pour contrôler l'écoulement des produits chimiques corrosifs. Dans ce cas, une vitesse d'ouverture et de clôture plus rapide pourrait être nécessaire pour répondre rapidement aux changements du processus. Les opérateurs peuvent augmenter la pression de l'air et ajuster la soupape de commande d'écoulement en conséquence.

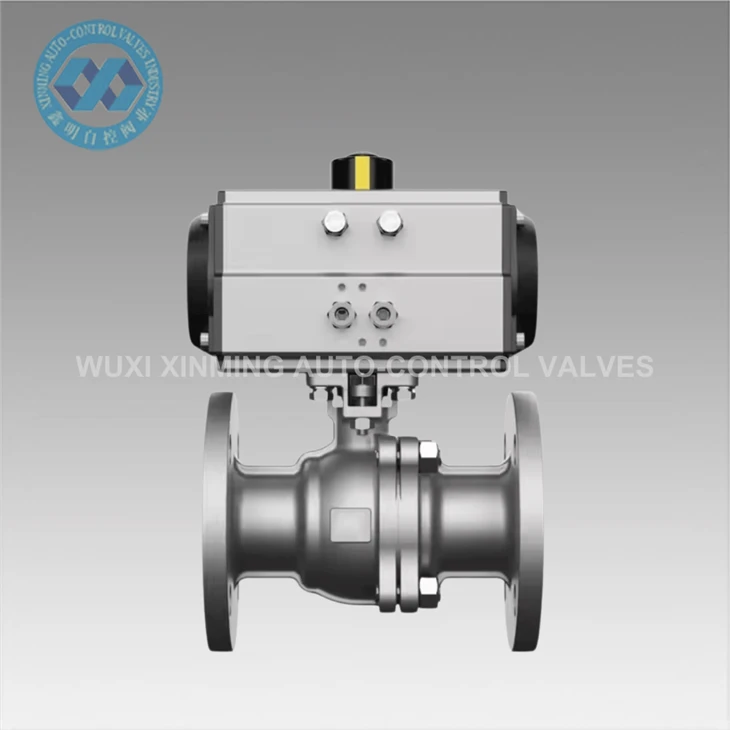

Dans un pipeline de pétrole et de gaz, unÉquipement pneumatique WCB / SS304 / SS316 V SALVE PNEUMATIQUE PNEUMATIQUE / VALVE DE BALLES DE FORGED CAST VIED / FILest utilisé pour contrôler le débit d'huile ou de gaz. Selon les conditions du pipeline et les exigences du processus, la vitesse d'ouverture et de clôture peut devoir être ajustée pour éviter les surtensions de pression et assurer un fonctionnement sûr.
Conclusion
L'ajustement de la vitesse d'ouverture et de clôture d'une valve à billes pneumatique est une partie importante de l'optimisation des performances de vos systèmes industriels. En comprenant les facteurs qui affectent la vitesse, tels que la pression de l'air, la taille des soupapes et le type d'actionneur, et en utilisant des outils tels que les régulateurs de pression et les vannes de commande de débit, vous pouvez atteindre la vitesse souhaitée pour votre application spécifique.
Si vous êtes sur le marché pour une vanne à billes pneumatique ou si vous avez besoin de plus de conseils pour ajuster la vitesse d'ouverture et de clôture, n'hésitez pas à tendre la main. Nous sommes là pour vous aider à trouver les bonnes solutions pour vos besoins. Contactez-nous pour plus d'informations et commençons une conversation sur vos exigences d'approvisionnement.
Références
- Manuel de valve pneumatique, divers fabricants
- Manuels d'automatisation industrielle
- Documents techniques sur les systèmes de contrôle des fluides
