Comment fonctionne un régulateur de filtre à air?
En tant que fournisseur de régulateurs des filtres à air, j'ai eu le privilège de voir de première main le rôle crucial que ces appareils jouent dans d'innombrables applications industrielles. Dans cet article de blog, je vous emmènerai dans un voyage dans le fonctionnement interne des régulateurs du filtre à air, en explorant leurs fonctionnalités, leurs avantages et les différents types disponibles sur le marché.
Les bases d'un régulateur de filtre à air
Un régulateur de filtre à air est un dispositif qui combine les fonctions d'un filtre à air et d'un régulateur de pression. Son objectif principal est de nettoyer et de réguler l'approvisionnement en air comprimé dans les systèmes pneumatiques, garantissant que l'air est exempt de contaminants et livré à une pression cohérente. Ceci est essentiel pour le bon fonctionnement des outils pneumatiques, des machines et de l'équipement, ainsi que pour le maintien de la qualité et de l'efficacité du système global.
Comment fonctionne un régulateur de filtre à air?
Le fonctionnement d'un régulateur de filtre à air peut être décomposé en deux étapes principales: la filtration et la régulation de la pression.
Filtration
La première étape du processus consiste à éliminer les contaminants de l'air comprimé. L'air comprimé contient souvent diverses impuretés, telles que la poussière, la saleté, l'huile et la vapeur d'eau, qui peuvent endommager les composants pneumatiques et affecter les performances du système. Le filtre à air du régulateur est conçu pour piéger ces contaminants et les empêcher d'entrer dans l'équipement en aval.
L'élément de filtre dans un régulateur de filtre à air est généralement composé d'un matériau poreux, tel que du métal fritté ou du papier plissé. Lorsque l'air comprimé passe par l'élément filtrant, les contaminants sont capturés à la surface ou dans les pores du matériau. L'air filtré quitte ensuite le filtre et passe à l'étape suivante du processus.
Réglementation de la pression
La deuxième étape du processus consiste à réguler la pression de l'air comprimé. Le régulateur de pression dans le régulateur du filtre à air est responsable du maintien d'une pression de sortie constante, indépendamment des changements de la pression d'entrée ou du débit de l'air. Ceci est réalisé grâce à l'utilisation d'un diaphragme ou d'un mécanisme de piston, qui détecte la pression de sortie et ajuste l'écoulement de l'air en conséquence.
Lorsque la pression de sortie est inférieure au point de consigne, le diaphragme ou le piston se déplace pour ouvrir la valve, permettant à plus d'air de circuler dans le régulateur. Inversement, lorsque la pression de sortie est au-dessus du point de consigne, le diaphragme ou le piston se déplace pour fermer la valve, réduisant l'écoulement de l'air. Ce réglage continu garantit que la pression de sortie reste stable et dans la plage souhaitée.
Types de régulateurs du filtre à air
Il existe plusieurs types de régulateurs de filtre à air disponibles sur le marché, chacun conçu pour répondre aux exigences de demande spécifiques. Certains des types les plus courants comprennent:
Régulateurs de filtre à air à étage
Les régulateurs du filtre à air à étape sont le type de régulateur le plus simple et le plus souvent utilisé. Ils se composent d'un seul filtre et d'un seul régulateur de pression, qui sont intégrés dans une seule unité. Les régulateurs à un stade conviennent aux applications où les exigences de pression sont relativement faibles et la qualité de l'air n'est pas critique.
Régulateurs de filtre à air en deux étapes
Les régulateurs du filtre à air à deux étapes sont plus avancés que les régulateurs à un stade et offrent un meilleur contrôle de pression et une meilleure stabilité. Ils se composent de deux étapes de filtre et de deux étapes de régulateur de pression, qui fonctionnent ensemble pour fournir une pression de sortie plus précise et cohérente. Les régulateurs en deux étapes conviennent aux applications où les exigences de pression sont élevées et la qualité de l'air est essentielle.
Combinaison des régulateurs du filtre à air
Les régulateurs de filtre à air combinés sont conçus pour fournir des fonctionnalités supplémentaires en plus de la filtration et de la régulation de la pression. Ils peuvent inclure des caractéristiques telles que la lubrification, le drainage et les jauges de pression, ce qui peut améliorer les performances et la fiabilité du système pneumatique. Les régulateurs combinés conviennent aux applications où plusieurs fonctions sont nécessaires dans une seule unité.
Avantages de l'utilisation d'un régulateur de filtre à air
L'utilisation d'un régulateur de filtre à air dans un système pneumatique offre plusieurs avantages, notamment:
Amélioration de la qualité de l'air
En éliminant les contaminants de l'air comprimé, un régulateur de filtre à air aide à améliorer la qualité de l'air et à prévenir les dommages aux composants pneumatiques. Cela peut prolonger la durée de vie de l'équipement et réduire les coûts de maintenance.
Contrôle précis de la pression
Le régulateur de pression dans un régulateur de filtre à air garantit que l'air comprimé est délivré à une pression cohérente, indépendamment des changements de pression d'entrée ou du débit de l'air. Cela offre un contrôle précis sur le fonctionnement des outils et de l'équipement pneumatiques, entraînant une amélioration des performances et de l'efficacité.
Fiabilité améliorée du système
En maintenant une pression de sortie constante et en éliminant les contaminants de l'air comprimé, un régulateur de filtre à air aide à améliorer la fiabilité et la stabilité du système pneumatique. Cela peut réduire les temps d'arrêt et améliorer la productivité.
Économies de coûts
L'utilisation d'un régulateur de filtre à air peut aider à réduire les coûts de consommation d'énergie et de maintenance en améliorant l'efficacité du système pneumatique. Cela peut entraîner des économies de coûts importantes à long terme.
Applications des régulateurs du filtre à air
Les régulateurs du filtre à air sont utilisés dans un large éventail d'applications industrielles, notamment:
Fabrication
Dans les processus de fabrication, les régulateurs du filtre à air sont utilisés pour fournir de l'air comprimé propre et régulé aux outils, machines et équipements pneumatiques. Cela garantit le bon fonctionnement de l'équipement et aide à maintenir la qualité des produits.
Automobile
Dans l'industrie automobile, les régulateurs des filtres à air sont utilisés dans diverses applications, telles que la pulvérisation de peinture, les chaînes de montage et les systèmes de freinage. Ils aident à assurer le bon fonctionnement des composants pneumatiques et à améliorer les performances globales des véhicules.
Nourriture et boisson
Dans l'industrie des aliments et des boissons, les régulateurs des filtres à air sont utilisés pour fournir de l'air comprimé propre et stérile à l'équipement de traitement, aux machines d'emballage et aux lignes de remplissage. Cela aide à prévenir la contamination des produits et à garantir la conformité aux réglementations sur la sécurité alimentaire.
Médical
Dans l'industrie médicale, les régulateurs des filtres à air sont utilisés dans diverses applications, telles que les équipements respiratoires, les outils dentaires et les instruments chirurgicaux. Ils aident à fournir de l'air comprimé propre et régulé à ces appareils, assurant leur fonctionnement sûr et efficace.
Nos produits
En tant que premier fournisseur de régulateurs des filtres à air, nous proposons une large gamme de produits de haute qualité pour répondre aux divers besoins de nos clients. Nos produits sont conçus et fabriqués selon les normes les plus élevées de qualité et de fiabilité, et ils sont soutenus par notre engagement envers un excellent service client.
Certains de nos produits populaires comprennent:

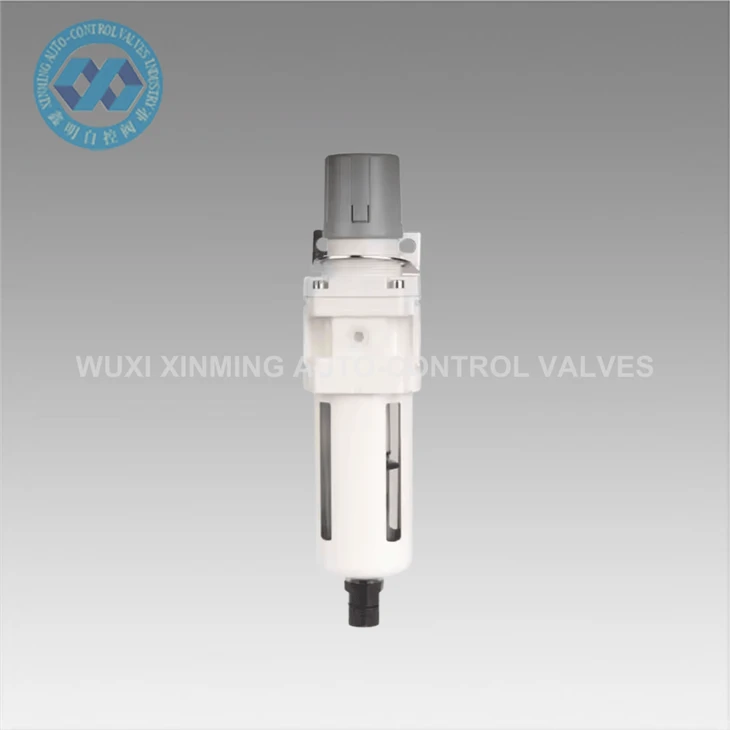

- Contrôle de pression précis + longue durée de vie! Filtre à source d'air RÉDUIRE DE RÉDUCTION À UNI

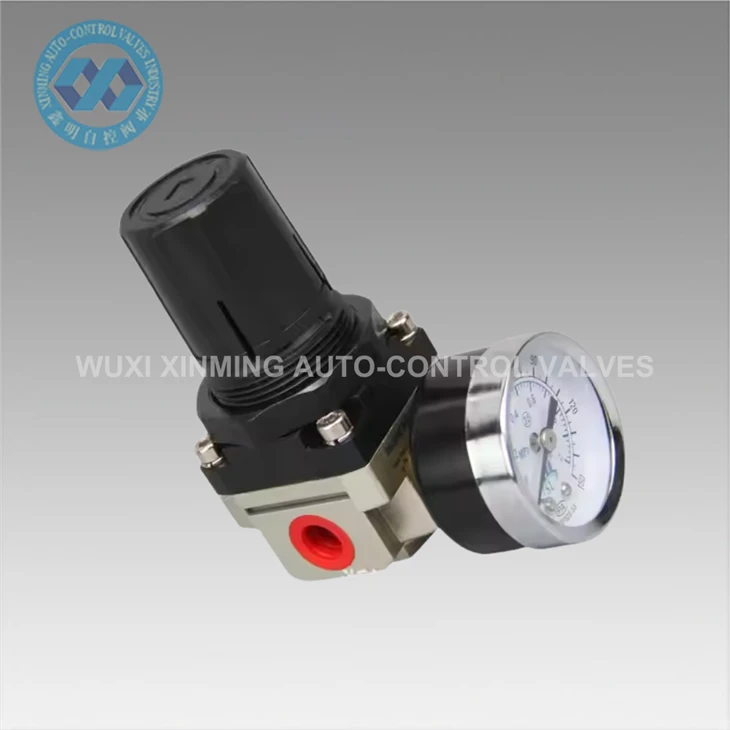

- Valve de réduction de la pression du filtre de la source d'air intelligente
- Pas de soucis dans des conditions difficiles! Valve de réduction de la pression du filtre adaptatif multi-scan
Conclusion
En conclusion, les régulateurs du filtre à air sont des composants essentiels dans les systèmes pneumatiques, fournissant de l'air comprimé propre et régulé pour assurer le bon fonctionnement des outils pneumatiques, des machines et de l'équipement. En comprenant comment ces appareils fonctionnent et les avantages qu'ils offrent, vous pouvez prendre une décision éclairée lors de la sélection d'un régulateur de filtre à air pour votre demande.
Si vous avez des questions ou si vous avez besoin d'informations sur nos régulateurs de filtre à air, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider à trouver la bonne solution pour vos besoins. Que vous recherchiez un régulateur en un seul étage pour une application simple ou un régulateur en deux étapes pour un système plus exigeant, nous avons l'expertise et les produits pour répondre à vos besoins.
Contactez-nous dès aujourd'hui pour discuter de vos besoins de régulateur de filtre à air et démarrer le processus d'approvisionnement. Nous sommes impatients de travailler avec vous pour fournir la meilleure solution possible pour votre système pneumatique.
Références
- Handbook Air and Gas Comprime, 4e édition, édité par Gary W. Goble
- Conception de systèmes pneumatiques, 2e édition, par Peter A. Nachtwey
- Handbook d'automatisation industrielle, 3e édition, édité par Wolfgang D. Stieglitz
