Les électrovannes sont des composants essentiels dans un large éventail d'industries, contrôlant le débit de liquides et de gaz avec précision et efficacité. En tant que fournisseur d'électrovannes, j'ai pu constater par moi-même à quel point ces dispositifs font partie intégrante d'innombrables applications. Dans ce blog, je vais approfondir les principes de fonctionnement des électrovannes, en explorant la science derrière leur fonctionnement et les différents types disponibles sur le marché.
Structure de base d'une électrovanne
Au cœur d'une électrovanne se trouve un électro-aimant, qui est une bobine de fil enroulée autour d'un noyau. Lorsqu’un courant électrique traverse la bobine, il crée un champ magnétique. Ce champ magnétique est la force motrice qui permet à l’électrovanne de fonctionner. La vanne se compose également d'un corps de vanne, d'un piston et d'un orifice à travers lequel s'écoule le fluide ou le gaz.
Le piston est un composant mobile généralement constitué d’un matériau ferromagnétique. Il est placé à l’intérieur de la bobine et peut se déplacer librement dans une plage limitée. Le corps de la vanne abrite le serpentin, le piston et l'orifice, et il est conçu pour diriger le flux du fluide ou du gaz.
Principe de fonctionnement d'une électrovanne
Le fonctionnement d'une électrovanne peut être décrit dans deux états principaux : l'état sous tension et l'état hors tension.
État hors tension
Lorsqu'aucun courant électrique ne circule dans la bobine, l'électrovanne est dans son état hors tension. Dans cet état, un ressort ou un autre moyen mécanique maintient le piston dans une certaine position. Pour une électrovanne normalement fermée (NC), le piston est poussé contre l'orifice, bloquant l'écoulement du fluide ou du gaz. Pour une électrovanne normalement ouverte (NO), le piston est positionné à l'écart de l'orifice, permettant au fluide ou au gaz de s'écouler librement.
État sous tension
Lorsqu’un courant électrique est appliqué à la bobine, il crée un champ magnétique. La force magnétique générée par le champ dépasse la force du ressort (dans la plupart des cas) et déplace le piston. Dans une électrovanne normalement fermée, le piston est éloigné de l'orifice, ouvrant la vanne et permettant au fluide ou au gaz de s'écouler. Dans une électrovanne normalement ouverte, le piston est poussé vers l'orifice, fermant la vanne et arrêtant le débit.
La vitesse à laquelle la vanne s'ouvre et se ferme dépend de plusieurs facteurs, notamment la force du champ magnétique, la masse du piston et la force du ressort.
Types d'électrovannes et leurs mécanismes de fonctionnement
Il existe plusieurs types d'électrovannes, chacune avec son propre mécanisme de fonctionnement et sa propre application.
Électrovannes à action directe
Les électrovannes à action directe sont le type le plus simple. Ils fonctionnent directement sur le siège de la vanne, sans nécessiter de pression différentielle supplémentaire. La force magnétique générée par la bobine déplace directement le piston pour ouvrir ou fermer l'orifice. Ces vannes conviennent aux applications avec de faibles débits et de faibles pressions. Par exemple, ils sont couramment utilisés dans les systèmes de contrôle de l’eau à petite échelle, comme ceux des appareils électroménagers.
Électrovannes pilotées
Les électrovannes pilotées sont conçues pour les applications avec des débits et des pressions élevés. Ils utilisent une petite vanne pilote pour contrôler la pression dans une chambre située au-dessus du disque de la vanne principale. Lorsque le solénoïde est alimenté, la vanne pilote s'ouvre, permettant à la pression dans la chambre de chuter. Cette différence de pression provoque l'ouverture du disque de la vanne principale, permettant au fluide ou au gaz de s'écouler. Lorsque le solénoïde est hors tension, la vanne pilote se ferme et la pression dans la chambre augmente, fermant la vanne principale.
Électrovannes bidirectionnelles
Les électrovannes bidirectionnelles ont deux ports : une entrée et une sortie. Ils sont utilisés pour contrôler le débit d’un fluide ou d’un gaz dans une seule direction. Ces vannes peuvent être normalement fermées ou normalement ouvertes, selon les exigences de l'application. Par exemple, dans un système d'approvisionnement en eau, une électrovanne bidirectionnelle normalement fermée peut être utilisée pour arrêter le débit d'eau lorsque l'alimentation est coupée.
Électrovannes à trois voies
Les électrovannes à trois voies ont trois ports et sont utilisées pour détourner le flux d'un fluide ou d'un gaz entre deux chemins différents. Ils peuvent être configurés de différentes manières, par exemple normalement fermés, normalement ouverts ou universels. Les électrovannes à trois voies sont couramment utilisées dans des applications telles que les systèmes de climatisation, où elles sont utilisées pour contrôler le débit de réfrigérant.
Applications des électrovannes
Les électrovannes trouvent leurs applications dans une grande variété d’industries.
Automatisation industrielle
Dans l'automatisation industrielle, les électrovannes sont utilisées pour contrôler le débit de fluides et de gaz dans les processus de fabrication. Ils sont utilisés dans les systèmes pneumatiques et hydrauliques pour faire fonctionner des vérins, des actionneurs et d'autres composants. Par exemple, dans une machine d'emballage, des électrovannes peuvent être utilisées pour contrôler le débit d'air comprimé afin de faire fonctionner les pinces et les mécanismes de scellage.
Équipement médical
Dans le domaine médical, les électrovannes sont utilisées dans des appareils tels que les ventilateurs, les appareils de dialyse et les systèmes d'administration de médicaments. Ils sont utilisés pour contrôler le flux de gaz et de liquides avec une grande précision, garantissant ainsi la sécurité et l’efficacité des traitements médicaux.
Appareils électroménagers
Dans les appareils électroménagers, les électrovannes sont utilisées dans les machines à laver, les lave-vaisselle et les chauffe-eau. Ils sont utilisés pour contrôler le débit d’eau, garantissant ainsi le fonctionnement efficace des appareils.
Nos offres de produits
En tant que fournisseur d'électrovannes, nous proposons une large gamme d'électrovannes de haute qualité pour répondre aux divers besoins de nos clients. Nous avonsÉlectrovanne 110 V, qui conviennent aux applications où une alimentation 110 V est disponible. Ces vannes sont conçues pour offrir des performances fiables et une durabilité à long terme.

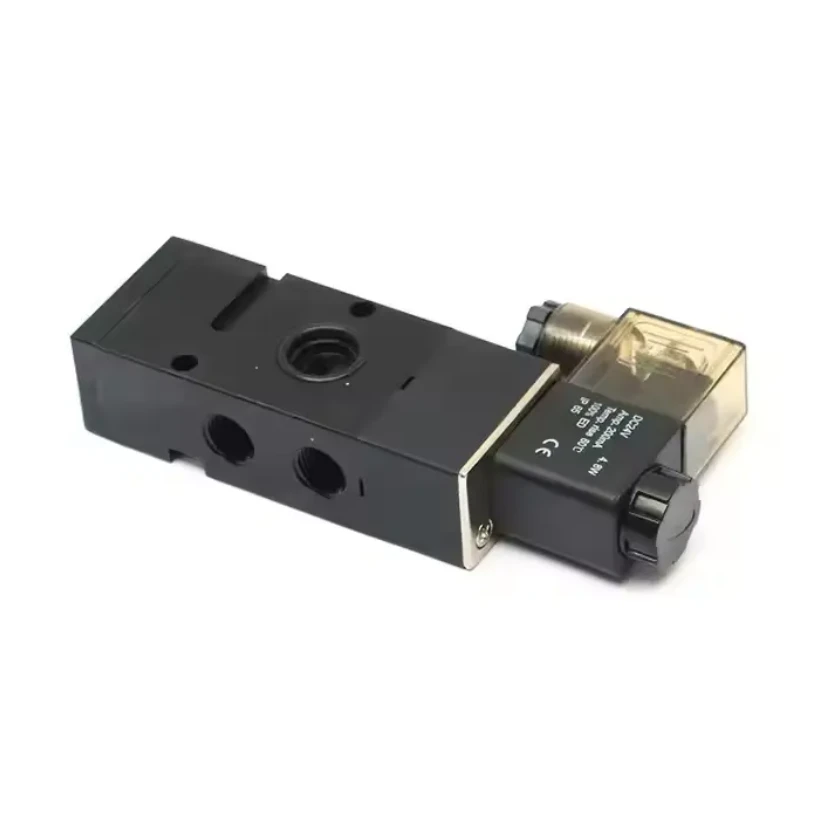

NotreÉlectrovanne à actionneur pneumatique simple et double effetsont idéaux pour les systèmes de contrôle pneumatique. Ils sont conçus pour fournir un contrôle précis du débit d'air comprimé, garantissant ainsi le bon fonctionnement des actionneurs pneumatiques.
Pour les équipements mécaniques nécessitant un contrôle spécial et de haute précision, nous avonsÉquipement mécanique spécial, électrovanne de contrôle d'air pneumatique de haute précision. Ces vannes sont conçues pour répondre aux exigences strictes des équipements mécaniques, offrant un contrôle précis et fiable du débit d'air pneumatique.
Pourquoi choisir nos électrovannes ?
- Assurance qualité: Nous adhérons à des normes strictes de contrôle de qualité pendant le processus de fabrication. Nos électrovannes sont fabriquées à partir de matériaux de haute qualité, garantissant leur fiabilité et leur durabilité.
- Personnalisation: Nous comprenons que différents clients ont des exigences différentes. Nous proposons des services de personnalisation pour répondre aux besoins spécifiques de nos clients, tels que la personnalisation de la taille, de la tension et du débit des vannes.
- Assistance technique: Notre équipe d'ingénieurs expérimentés est toujours prête à fournir une assistance technique à nos clients. Que vous ayez des questions sur l'installation, le fonctionnement ou la maintenance de nos électrovannes, nous sommes là pour vous aider.
Contactez-nous pour l'approvisionnement
Si vous êtes intéressé par nos électrovannes ou si vous avez des questions sur leurs applications, nous vous encourageons à nous contacter pour des discussions d'approvisionnement. Notre équipe commerciale se fera un plaisir de vous aider à sélectionner les électrovannes adaptées à vos besoins spécifiques. Nous nous engageons à vous fournir les meilleurs produits et services.
